JBL Professional AM5212-64 - Altavoz pasivo de 2 vías (12″) con guía PT 60° × 40°

JBL Professional AM5212-64 - Altavoz pasivo de 2 vías (12″) con guía PT 60° × 40°

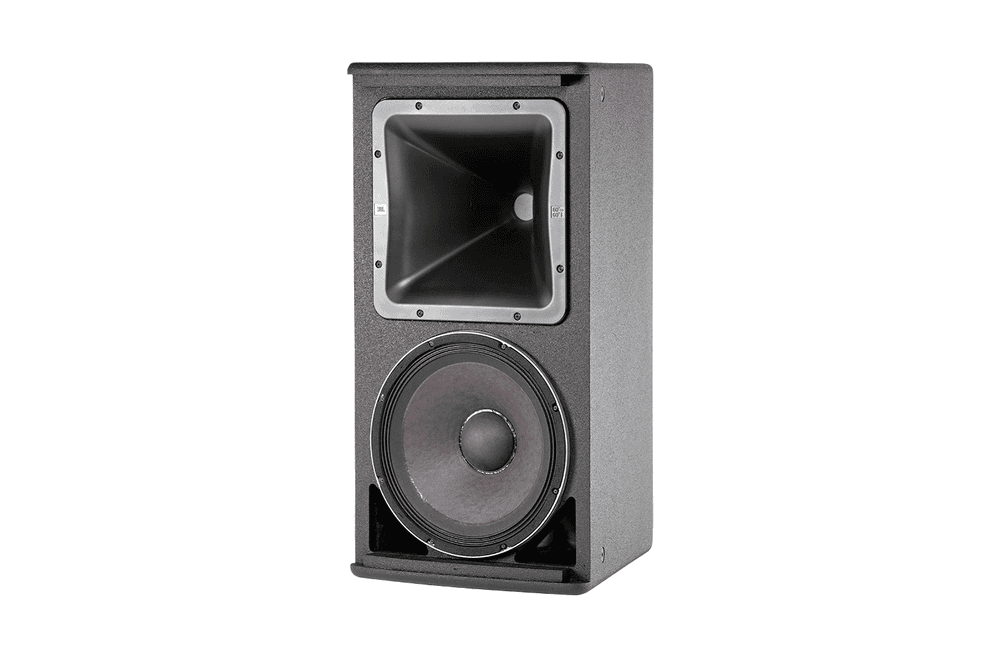

El JBL Professional AM5212-64 es un sistema de altavoces de rango completo y 2 vías de la serie AE diseñado para instalaciones que exigen cobertura 60° × 40°, alta inteligibilidad y fiabilidad. Combina el woofer Differential Drive® 262H-1 de 300 mm (doble bobina y doble entrehierro magnético) con el driver de compresión 2408H-1 de salida de 38 mm, montado en una guía de ondas PT™ Progressive Transition de gran formato giratoria para mantener el patrón tanto en vertical como en horizontal. Puede operar en modo pasivo o biamplificado (conmutable) y cuenta con sintonizaciones FIR oficiales para ambos modos que optimizan la respuesta en frecuencia y fase, así como la consistencia de cobertura entre cajas. Su recinto trapezoidal de contrachapado de abedul de 16 mm con acabado DuraFlex™, rejilla de acero de 14 gauge con espuma acústica y 15 puntos M10 de suspensión aseguran un desempeño robusto en auditorios, teatros, espacios de culto, clubes y recintos deportivos.

Características principales

• Cobertura 60° × 40° con guía PT™ de gran formato giratoria.
• Transductores JBL: LF 262H-1 (12″, bobina dual de 2″) y HF 2408H-1 (salida 38 mm).
• Modos conmutables: Bi-amp o Pasivo con filtro de alta pendiente.
• Respuesta del sistema: 43 Hz – 18 kHz (±3 dB) • Rango (−10 dB): 37 Hz – 20 kHz.
• Sensibilidad del sistema (1 W/1 m, pasivo): 96 dB SPL • SPL máx. pasivo: 121 dB continuo / 127 dB pico.
• Directividad: Q 16,8 • DI 12,3 dB para un control preciso del patrón.
• Conectividad: NL4 Neutrik Speakon® + bornero CE en paralelo (loop-through).

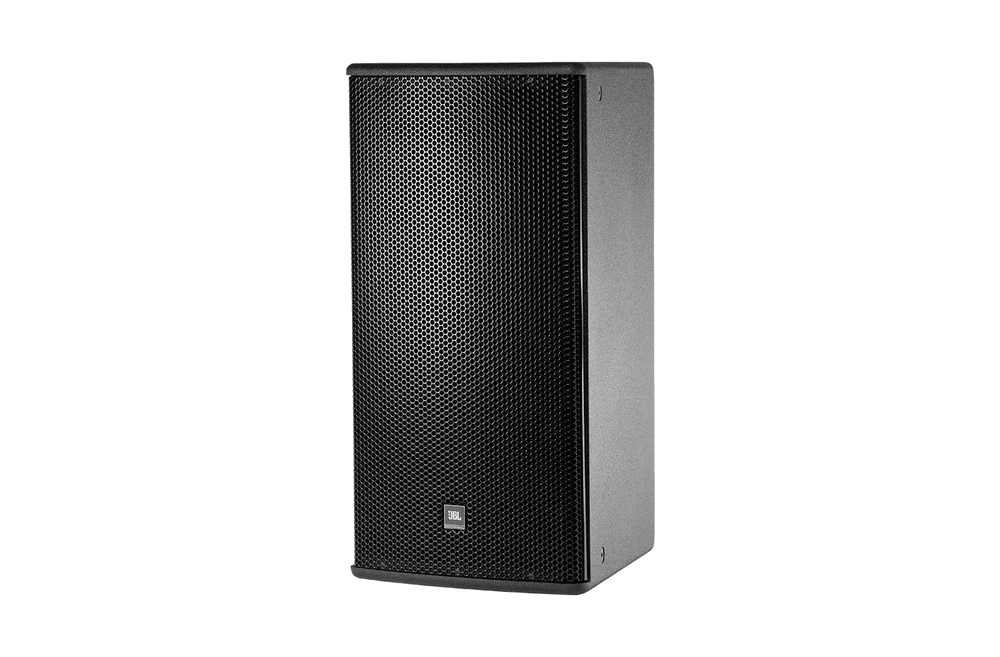

• Construcción: abedul 11 capas de 16 mm, acabado DuraFlex™, rejilla de acero 14 gauge con espuma.
• Instalación: 15 puntos M10 (4 arriba, 4 abajo, 2 por lado, 3 traseros); U-Bracket MTU-3 opcional.
• Entorno: ensayos Mil-Std 810 • IP-x3.
• Acabados: Negro, blanco (bajo pedido) y versiones WRC/WRX resistentes a la intemperie.

Beneficios del producto

• Cobertura controlada y precisa: el patrón 60° × 40° concentra la energía donde se necesita y reduce reflexiones, mejorando la inteligibilidad.
• Flexibilidad de integración: guía giratoria, múltiples puntos M10 y accesorios oficiales facilitan el montaje en pared, techo o clústeres.
• Consistencia sonora: presets FIR para bi-amp y pasivo mejoran fase y uniformidad entre múltiples unidades.
• Fiabilidad profesional: mueble de abedul con DuraFlex™, rejilla robusta y conectividad Speakon + bornero para cableados en bucle.
• Preparado para exteriores: opciones WRC/WRX con sellado y herrajes adecuados para intemperie.

Casos de uso

• Teatros, auditorios, templos y espacios polivalentes que requieren cobertura 60° × 40° e inteligibilidad elevada.
• Clubs y salas de conciertos como sistema principal o refuerzo zonal.
• Recintos deportivos y áreas temáticas con necesidades de patrón definido y alta confiabilidad.

Instalación y conectividad

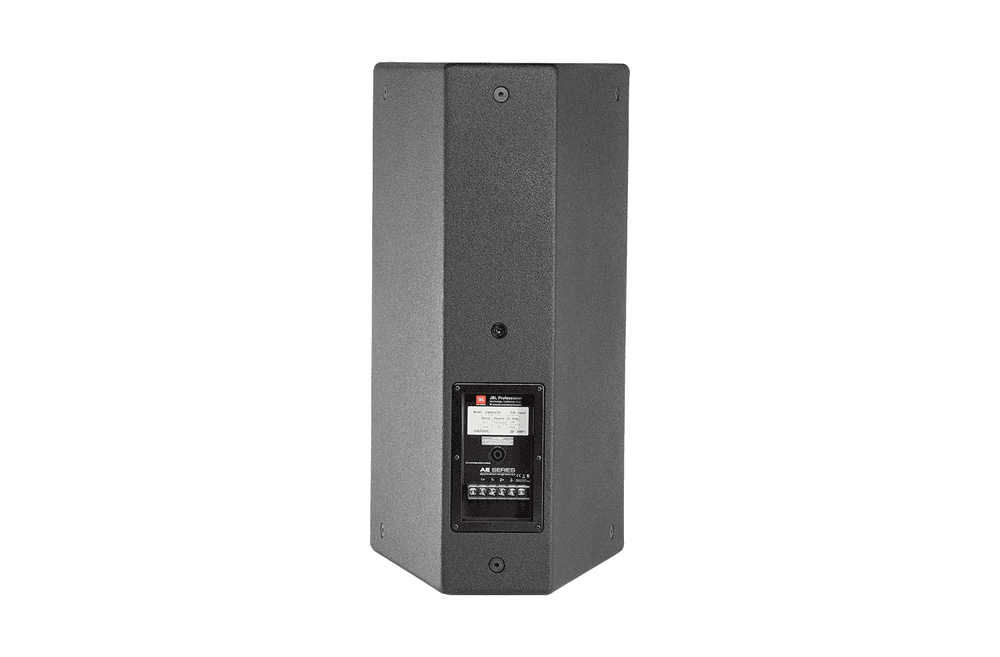

Entradas NL4 Speakon® y bornero CE en paralelo (acepta hasta 5,2 mm² o espátulas de 9 mm), para un loop-through limpio. El recinto incorpora 15 puntos M10 distribuidos para múltiples configuraciones de rigging. Accesorios oficiales: U-Bracket MTU-3 y cáncamos forjados M10 × 35 mm con arandelas.

Notas técnicas

Cruce pasivo: la hoja de datos oficial indica 1,6 kHz, mientras que la página de producto actual lista 1,5 kHz. Dimensiones: la ficha 2016 muestra 711 × 369 × 458 mm y la página vigente 713 × 371 × 458 mm. Para proyectos, utilice la especificación más reciente y los presets FIR actuales. Guía de ondas: modelo PT-H64HF-1 para la versión 60° × 40°.

Descripción para proyectos

Altavoz pasivo de 2 vías (12″) con cobertura 60° × 40°; modos Bi-Amp/Pasivo conmutable; LF 1 × 300 mm JBL 262H-1 (bobina dual 50,8 mm) • HF JBL 2408H-1 (salida 38 mm) sobre guía PT-H64HF-1; respuesta 43 Hz–18 kHz (±3 dB) / rango 37 Hz–20 kHz (−10 dB); sensibilidad de sistema 96 dB (1 W/1 m, pasivo); SPL máx. pasivo 121 dB cont. / 127 dB pico; directividad Q 16,8 / DI 12,3 dB; cruce pasivo 1,6 kHz (ver nota); conectores NL4 + bornero CE; recinto trapezoidal de abedul 16 mm con DuraFlex™; 15 puntos M10; IP-x3; dimensiones (vertical) 713 × 371 × 458 mm (ver nota); peso 20,2 kg; accesorios: U-Bracket MTU-3, cáncamos M10 × 35 mm; acabados negro/blanco y versiones WRC/WRX.
