JBL Professional AC566 - Altavoz pasivo de 2 vías (15″) con cobertura 60° × 60°

JBL Professional AC566 - Altavoz pasivo de 2 vías (15″) con cobertura 60° × 60°

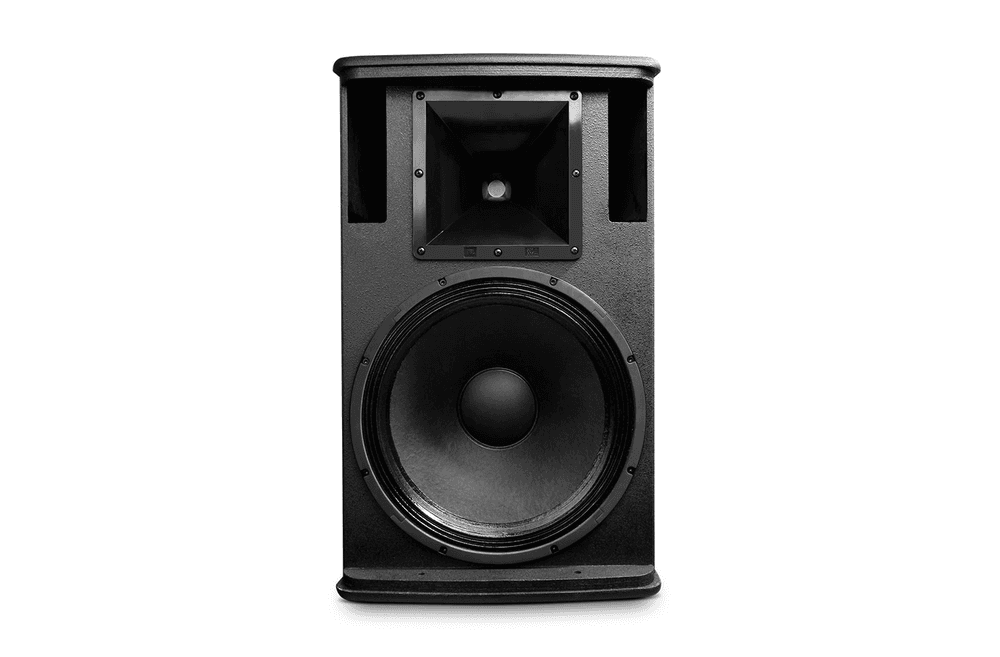

El JBL Professional AC566 es un sistema de altavoces de rango completo y 2 vías de la Serie AE, diseñado para instalaciones fijas que requieren cobertura controlada 60° × 60°, alta inteligibilidad y fiabilidad en uso continuo. Combina un woofer de 384 mm (15″) con bobina de 66 mm (2,5″) y un motor de compresión 2408H-2 de salida 25 mm (1″) y diafragma de 35 mm (1,5″), montado en una guía de ondas PT™ que mantiene el patrón tanto en orientación vertical como horizontal. El filtro pasivo de alta pendiente minimiza la superposición entre vías y asegura una respuesta fuera de eje bien controlada; ideal para formar clústeres coherentes y obtener cobertura uniforme en salas anchas.

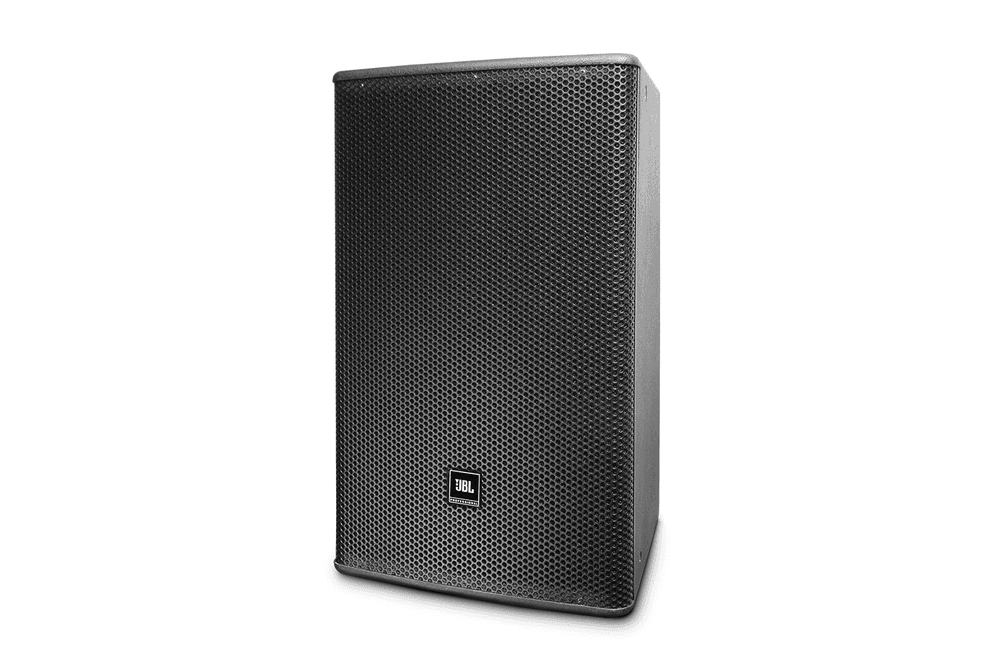

El recinto, construido en contrachapado de madera dura de 15 mm con pintura texturizada negra (disponible en blanco -WH bajo pedido), integra rejilla de acero de 1,5 mm con espuma acústica, 14 puntos de suspensión M10 y 4 roscas M10 traseras para fijación de soportes MultiMount® o similares. La conectividad ofrece doble Neutrik NL4MP y bornero de tornillo cubierto en paralelo para un cableado limpio en bucle. Con respuesta de 75 Hz a 18 kHz (±3 dB), sensibilidad de 98 dB (1 W/1 m), potencia IEC 250/500/1000 W (cont./prog./pico) y potencia AES 350 W (1400 W pico, 2 h), el AC566 rinde con autoridad en teatros, templos, educación, retail/hospitality, salas de presentaciones y clubes.

Características principales

• Patrón 60° × 60° mediante guía PT™ para cobertura simétrica y controlada en vertical u horizontal.
• Transductores JBL: LF 15″ (bobina 66 mm) + HF 2408H-2 (salida 25 mm, diafragma 35 mm).
• Crossover pasivo a 1,5 kHz con pendientes elevadas para minimizar solapamientos.
• Recinto profesional: madera multicapa de 15 mm; rejilla de acero 1,5 mm con espuma acústica.
• Instalación versátil: 14 × M10 para suspensión + 4 × M10 traseros para soporte mural MultiMount®; accesorios en U y L opcionales.
• Conectividad dual: 2 × Neutrik NL4MP + bornero de tornillo cubierto (en paralelo).
• Acabados: negro texturizado; blanco (-WH) bajo pedido. No disponible con acabados WRC/WRX.

Beneficios del producto

• Cobertura precisa e inteligible: el patrón 60° × 60° concentra la energía sobre el público y reduce reflexiones.
• Integración sencilla: múltiples puntos M10 y conectividad Speakon + bornero para instalaciones ordenadas y escalables.
• Consistencia entre cajas: guía PT™ y filtros de alto orden que favorecen la coherencia tonal en clústeres.
• Fiabilidad de instalación: construcción robusta y componentes JBL de alto rendimiento para operación continua.

Casos de uso

• Teatros, auditorios y salas polivalentes con exigencia de cobertura controlada.
• Espacios de culto, centros educativos y salas corporativas de presentaciones.
• Entornos comerciales y de hostelería que requieren alto rendimiento con estética discreta.

Instalación y conectividad

El AC566 incluye 2 × NL4MP y bornero de tornillo cubierto en paralelo para loop-through. Para montaje, dispone de 14 × M10 de suspensión y 4 × M10 traseros compatibles con soportes MultiMount® o similares, además de U-bracket, L-bracket y soporte mural opcionales.

Descripción para proyectos

Altavoz pasivo de 2 vías con cobertura 60° × 60°; LF 1 × 15″ (384 mm, bobina 66 mm, P/N 5053935) + HF JBL 2408H-2 (salida 25 mm, diafragma 35 mm); crossover 1,5 kHz; respuesta 75 Hz–18 kHz (±3 dB) / rango 60 Hz–20 kHz (−10 dB); sensibilidad 98 dB (1 W/1 m); impedancia 8 Ω; SPL máx. 122 dB (128 dB pico, 1 m); potencia IEC 250/500/1000 W (cont./prog./pico); potencia AES 350 W (1400 W pico, 2 h); recinto de madera multicapa 15 mm con rejilla de acero 1,5 mm y espuma; conectores 2 × NL4MP + bornero; montaje 14 × M10 + 4 × M10 traseros; acabados negro o blanco (-WH); dimensiones 680 × 420 × 445 mm; peso 19,8 kg; no disponible con acabados WRC/WRX.
