JBL Professional 923-00022-06 - Handle Assembly original para cajas SRX (asa empotrable de repuesto)

JBL Professional 923-00022-06 - Handle Assembly original para cajas SRX (asa empotrable de repuesto)

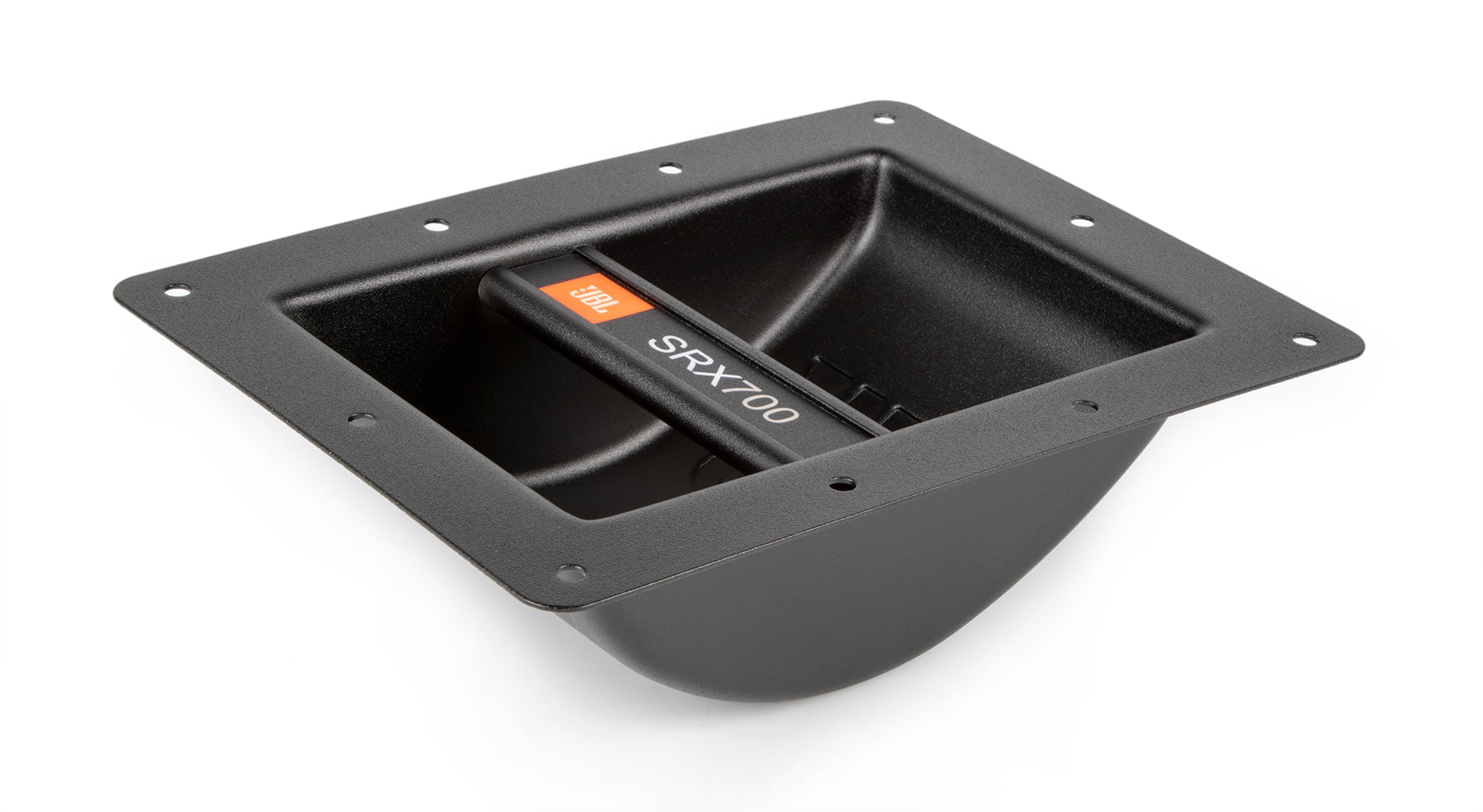

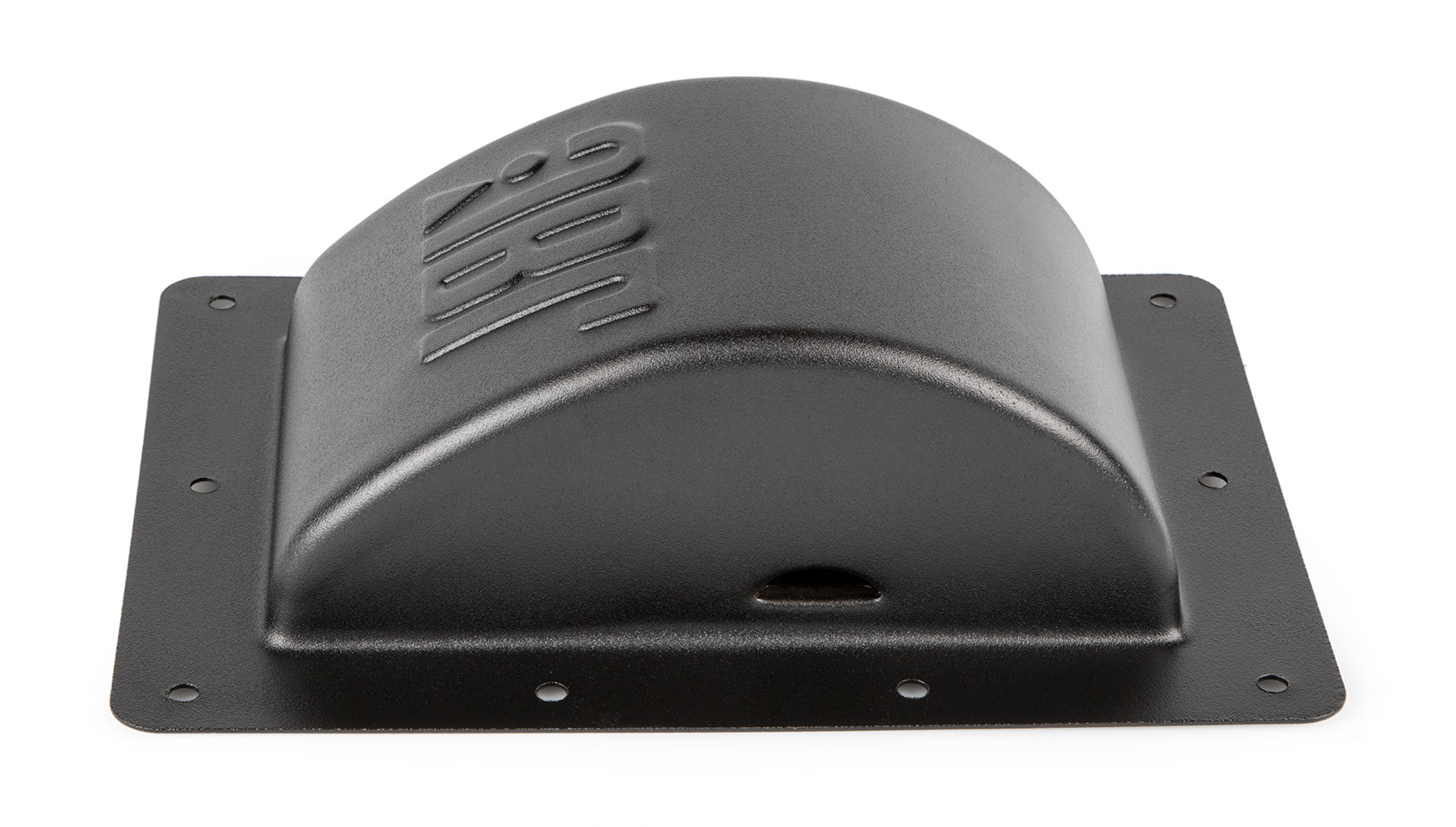

La referencia JBL Professional 923-00022-06 es el repuesto original (OEM) del conjunto de asa empotrable utilizado en diversos modelos de la serie SRX. Está diseñado para sustituir la manija lateral de fábrica y recuperar la ergonomía y seguridad de transporte del recinto sin alterar la estética ni la integridad del mueble. Es la misma pieza incluida de origen en modelos como SRX715 y aparece en los despieces técnicos oficiales con la indicación Handle (923-00022-06). Importante: este repuesto no incluye la junta (gasket) de estanqueidad; JBL especifica la junta compatible como 382-00337-00, que debe pedirse por separado.

Características principales

• Repuesto original JBL: pieza OEM para devolver al recinto su manejo seguro y acabado de fábrica.
• Compatibilidad verificada en SRX: usado en SRX715, SRX718, SRX722, SRX725, SRX728/S y SRX738 entre otros (según listados de repuestos y despieces). Verifique siempre contra el despiece de su modelo antes de comprar.
• Instalación limpia: montaje empotrado en el lateral de la caja, manteniendo la distribución de peso y el centro de gravedad previstos por JBL.
• Servicio y mantenimiento: la junta 382-00337-00 se pide aparte para asegurar el sellado del recinto tras la sustitución.
• Documentación técnica: aparece en los manuales de servicio y vistas explosionadas oficiales (SRX715, SRX728S), lo que facilita la identificación y el montaje.

Beneficios del producto

• Ergonomía y seguridad: restablece el agarre y la resistencia del asa original para mover el sistema con confianza.
• Integración perfecta: acabado y ajuste equivalentes a los de fábrica; no altera la acústica ni la estética.
• Mantenimiento profesional: referencia claramente identificada en los despieces JBL, lo que reduce tiempos de parada y errores de repuesto.

Compatibilidad y montaje

• Modelos compatibles (SRX700): SRX715, SRX718, SRX722, SRX725, SRX728/S, SRX738.
• Junta (no incluida): 382-00337-00 (Gasket, Handle).
• Tornillería asociada (según despiece JBL):
  • Handle – Metal: tornillos 10-32 × 3/4 (código JBL 804-41110-12).
  • Handle – Wood: tornillos 10 × 3/4 (código JBL 884-41110-12).
  • T-Nut 10-32 × 7/16 Step Barrel (código JBL 61861).
• Cantidad por caja (orientativa): muchos recintos SRX montan 2 asas (consulte el despiece de su modelo para confirmar la cantidad exacta).
• Nota de compatibilidad: para la serie VRX900, JBL emplea otra referencia de asa (923-00022-04); no confundir con este modelo.

Preguntas frecuentes

• ¿Incluye la junta (gasket)? No. La junta compatible es 382-00337-00 y se vende por separado.
• ¿Sirve para mi modelo SRX? Verifique el despiece/servicio de su caja. Esta referencia aparece en SRX715 y en diversos modelos SRX700 (lista arriba).
• ¿Es válido para VRX? No. La familia VRX usa la referencia 923-00022-04.

Descripción para proyectos

Handle Assembly JBL 923-00022-06 (asa lateral empotrable OEM) para recintos SRX. Compatibilidad documentada en SRX715, SRX718, SRX722, SRX725, SRX728/S, SRX738. No incluye junta (usar 382-00337-00). Tornillería asociada típica según despiece: 10-32 × 3/4 (804-41110-12), 10 × 3/4 (884-41110-12) y tuerca T-Nut 10-32 × 7/16 (61861). Consultar siempre el manual de servicio específico del modelo.
