JBL Professional 5732-M/HF - Módulo de medios/agudos para sistema ScreenArray 5732 (sección M/HF de 3 vías)

JBL Professional 5732-M/HF - Módulo de medios/agudos para sistema ScreenArray 5732 (sección M/HF de 3 vías)

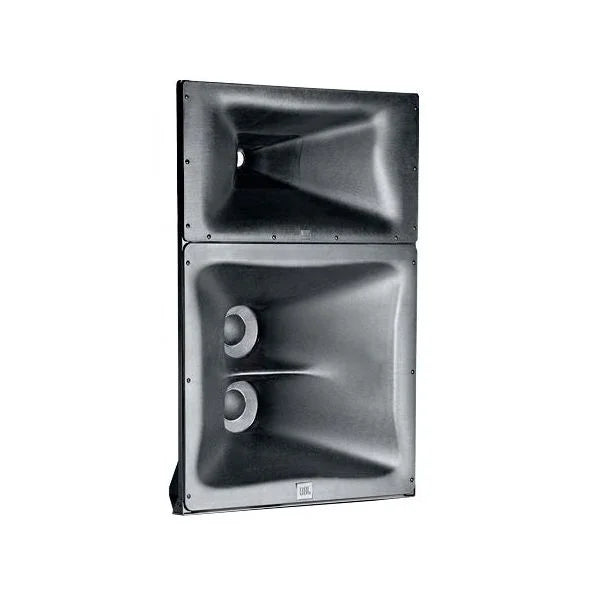

El JBL 5732-M/HF es la sección de medios y agudos del sistema de pantalla ScreenArray 5732 para cine. Combina dos transductores de 8" JBL 2169H (Differential Drive®) para la banda media con un motor de compresión JBL 2452H-SL (salida de 1,5", bobina de 100 mm, neodimio) acoplado a la Optimized Aperture Waveguide de gran formato. Este conjunto proporciona cobertura controlada y uniforme, baja distorsión y una transición suave entre vías en instalaciones behind-screen de perfil reducido. El módulo M/HF está diseñado para trabajar en sistemas tri-amplificados (cruces recomendados a 250 Hz y 1,3 kHz) y se integra con la sección LF del 5732 (doble 15"). Su chasis ofrece profundidad de solo 450 mm para facilitar el montaje en pared de bafle y tras pantalla.

Características principales

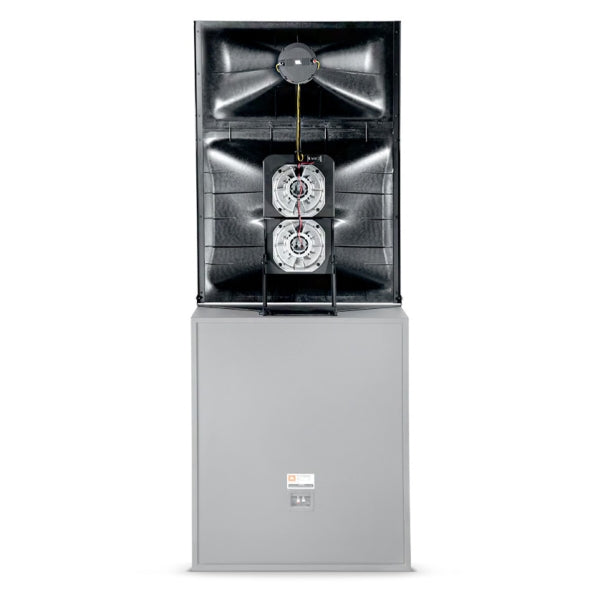

• Arquitectura de alto rendimiento: 2 × 2169H (8", Differential Drive®, bobina doble de 76 mm) para medios + 2452H-SL (salida 1,5", bobina 100 mm, neodimio) para agudos, en gran guía de ondas optimizada.
• Rendimiento acústico (M/HF): 250 Hz – 19 kHz (±3 dB); rango 250 Hz – 20 kHz; sensibilidad: 110 dB (MF, 2,83 V/1 m) y 115 dB (HF, 2,83 V/1 m).
• Potencia e impedancias: MF 700 W (impedancia nominal 4 Ω, amplificador recomendado 1000–2000 W); HF 150 W (impedancia nominal 8 Ω, amplificador recomendado 500–1000 W).
• Cruces del sistema: 1,3 kHz entre MF y HF (con cruce LF/MF del sistema a 250 Hz).
• Directividad del conjunto ScreenArray 5732: cobertura nominal 90° (H) × 20° arriba / 30° abajo (V), adecuada para geometrías modernas de sala.
• Instalación tras pantalla simplificada: perfil de 450 mm de fondo y frontal plano para baffle wall; terminal de cableado integrado.
• Dimensiones del módulo: 1054 × 762 × 450 mm (Al × An × Pr); peso de envío 29,7 kg.

Beneficios del producto

• Uniformidad en toda la sala: la guía de ondas de gran formato y la sensibilidad elevada de M/HF mantienen la inteligibilidad y el timbre coherente en todas las butacas.
• Baja distorsión a altos niveles: los 2169H Differential Drive® y el 2452H-SL de neodimio ofrecen headroom y claridad para bandas sonoras exigentes.
• Integración profesional: pensado para sistemas tri-amplificados con cruces a 250 Hz y 1,3 kHz, alineándose con las especificaciones del 5732.
• Montaje behind-screen sin complicaciones: profundidad contenida y frontal plano para facilitar la instalación en pared de bafle.

Compatibilidad y aplicaciones

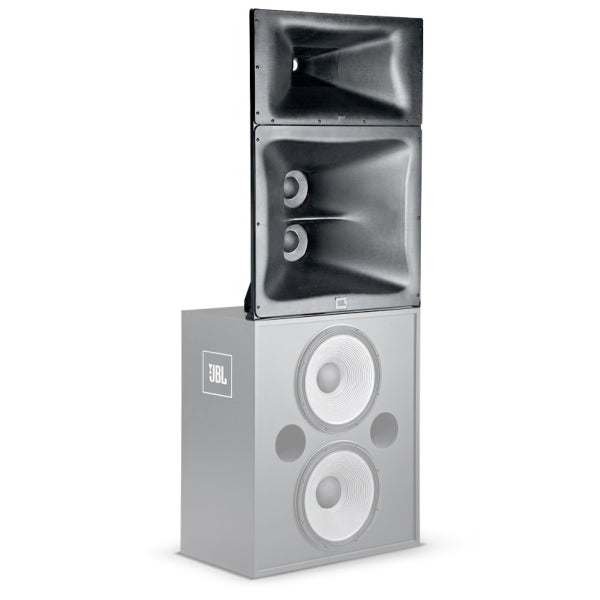

• Compatibilidad: sección M/HF del sistema JBL 5732 ScreenArray; se completa con la sección LF (doble 15").
• Aplicaciones: salas premium de cine, producción y postproducción que requieren cobertura precisa, amplia dinámica y muy baja distorsión.

Descripción para proyectos

Sección M/HF para sistema JBL 5732. Configuración: 2 × 2169H (8") medios + 1 × 2452H-SL agudos en guía de ondas optimizada. Impedancias: MF 4 Ω, HF 8 Ω. Potencias admisibles: MF 700 W (amplificador recomendado 1000–2000 W), HF 150 W (amplificador recomendado 500–1000 W). Respuesta: 250 Hz–19 kHz (±3 dB); sensibilidad: MF 110 dB, HF 115 dB (2,83 V/1 m). Cruce MF/HF: 1,3 kHz. Dimensiones: 1054 × 762 × 450 mm (Al × An × Pr). Peso de envío: 29,7 kg. Cobertura del sistema 5732: 90° (H) × 20°/30° (V).
