JBL Professional 3739D - Sección de baja frecuencia dual de 15" para sistemas ScreenArray (pack de 2)

JBL Professional 3739D - Sección de baja frecuencia dual de 15" para sistemas ScreenArray (pack de 2)

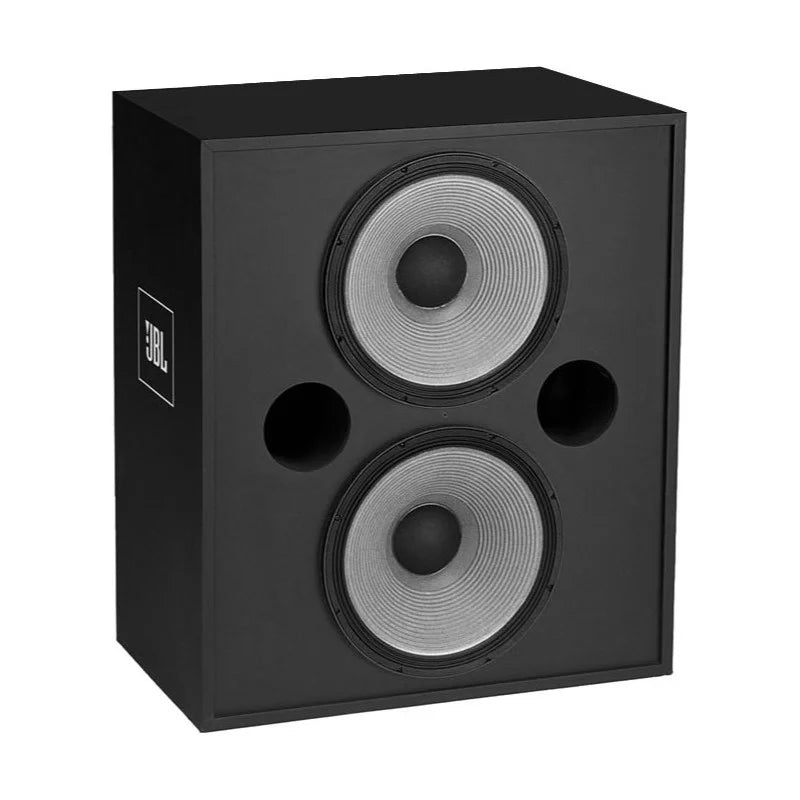

El JBL Professional 3739D es un módulo de baja frecuencia para cine con dos woofers de 15" diseñado para instalarse detrás de pantalla en sistemas ScreenArray. Esta versión se corresponde con la sección LF empleada en configuraciones como 3722/3722N y 3730/3732, y también se referencia habitualmente como HPD3739. Su arquitectura con dos transductores M115H-8A de 380 mm con bobinas de cinta “edge-wound” de 2,5" ofrece alta eficiencia, baja distorsión y una sensibilidad de 104 dB (2,83 V/1 m), lo que se traduce en gran nivel de presión sonora con menos potencia de amplificación. Con respuesta de 40 Hz a 2 kHz, impedancia nominal de 4 Ω y cruce recomendado a 1,2 kHz, el 3739D asegura una reproducción sólida y controlada de la banda grave-media en salas comerciales y auditorios. Su recinto 4509 LF mantiene una profundidad contenida (aprox. 450 mm), facilitando el montaje tras pantalla microperforada incluso en espacios ajustados. Este artículo corresponde a un pack de 2 unidades (2× 3739D).

Características principales

• Sección de baja frecuencia para cine con doble woofer de 15" (2 × M115H-8A, 380 mm).
• Alta sensibilidad: 104 dB (2,83 V/1 m) para máxima eficiencia del sistema.
• Impedancia nominal de 4 Ω y potencia 500 W AES (amplificación recomendada: 600 W por unidad).
• Respuesta en frecuencia 40 Hz–2 kHz con frecuencia de cruce de 1,2 kHz hacia la vía de agudos.
• Recinto 4509 LF de poca profundidad (≈450 mm) optimizado para instalación detrás de pantalla.
• Diseñado para integrarse con sistemas ScreenArray como 3722/3722N y 3730/3732.
• Construcción robusta para uso continuo en explotación cinematográfica.

Beneficios para el usuario profesional

• Graves potentes y controlados con baja distorsión gracias a bobinas edge-wound y gran superficie emisora (doble 15").
• Eficiencia energética: la alta sensibilidad reduce la potencia necesaria para alcanzar niveles de referencia en sala.
• Integración sencilla con paquetes ScreenArray de JBL, agilizando proyectos de actualización o sustitución.
• Instalación tras pantalla más fácil por la profundidad contenida del recinto.
• Consistencia de cobertura y tonalidad en sistemas triamplificados, biamplificados o pasivos de la gama ScreenArray.

Casos de uso

• Sistemas LCR de cine comercial y salas de proyección con pantalla microperforada.
• Auditorios e instalaciones de exhibición que requieren módulos LF detrás de pantalla.
• Reposición de la sección LF en sistemas JBL ScreenArray 3722/3722N, 3730 o 3732 existentes.

Contenido del pack

• 2 × JBL Professional 3739D (sección de baja frecuencia dual de 15").

Instalación y recomendaciones

• Montaje detrás de pantalla con el módulo LF centrado respecto al eje acústico del sistema ScreenArray correspondiente.
• Amplificación por canal recomendada: ~600 W a 4 Ω con capacidad dinámica suficiente.
• Cruce hacia la vía HF a 1,2 kHz (según diseño del sistema y procesado del fabricante).

Descripción para proyectos

Sección LF para cine, modelo JBL 3739D (HPD3739), 4 Ω, 500 W AES (600 W recomendado), sensibilidad 104 dB (2,83 V/1 m), respuesta 40 Hz–2 kHz, cruce 1,2 kHz, dos transductores M115H-8A de 380 mm con bobina edge-wound de 2,5", recinto 4509 LF, dimensiones aprox. 883 × 762 × 450 mm (Al × An × Fo), peso neto por unidad 65,8 kg; compatible con sistemas ScreenArray 3722/3722N y 3730/3732.
