JBL Professional LSR705i - Monitor de referencia maestro de 5” para postproducción y broadcast

JBL Professional LSR705i - Monitor de referencia maestro de 5” para postproducción y broadcast

El JBL Professional LSR705i es un monitor de referencia pasivo de 5 pulgadas diseñado para sistemas multicanal e inmersivos en salas de postproducción, instalaciones de broadcast y unidades móviles. Aprovecha la guía de ondas Image Control patentada y los transductores de próxima generación de JBL para ofrecer imagen precisa, respuesta extendida y un alto nivel de salida desde un recinto compacto y fácil de instalar. Su arquitectura está pensada para amplificación y procesado centralizados (Crown DCi / BSS Soundweb London), permitiendo escalabilidad, menor ruido de sistema y despliegues ordenados en salas modernas.

El 705i combina el motor de compresión 2409H (HF) con un woofer 725G de 5” (LF) en un recinto de contrachapado de abedul portado al frontal. Entrega una respuesta (±3 dB) de 48 Hz a 23 kHz con un rango útil de 39 Hz a 36 kHz, alcanzando más de 101 dB SPL continuos y 107 dB pico a 1 m. La red de cruce a 1,9 kHz puede bypassearse para operación biamplificada con tunings oficiales. Sus bornes Phoenix aceptan cableado de hasta 12 AWG (≈ 3,31 mm²), y dispone de puntos de montaje en tapa superior, inferior y trasera con patrón de 2 orificios para integración en pared/techo o estantería, así como empotramiento soffit.

Características principales

• Serie 7 “install” optimizada para control rooms de post/broadcast y camiones OB.

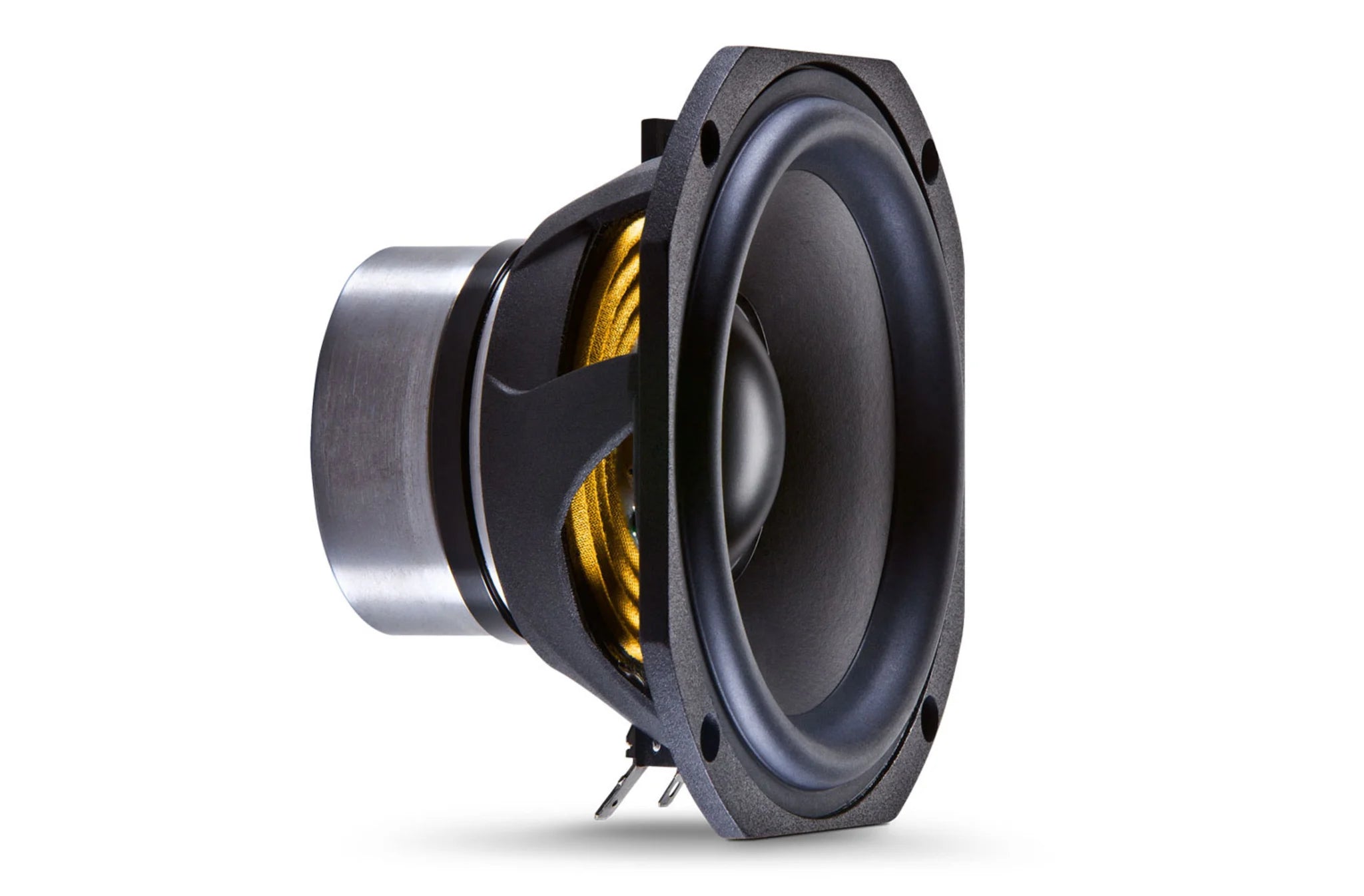

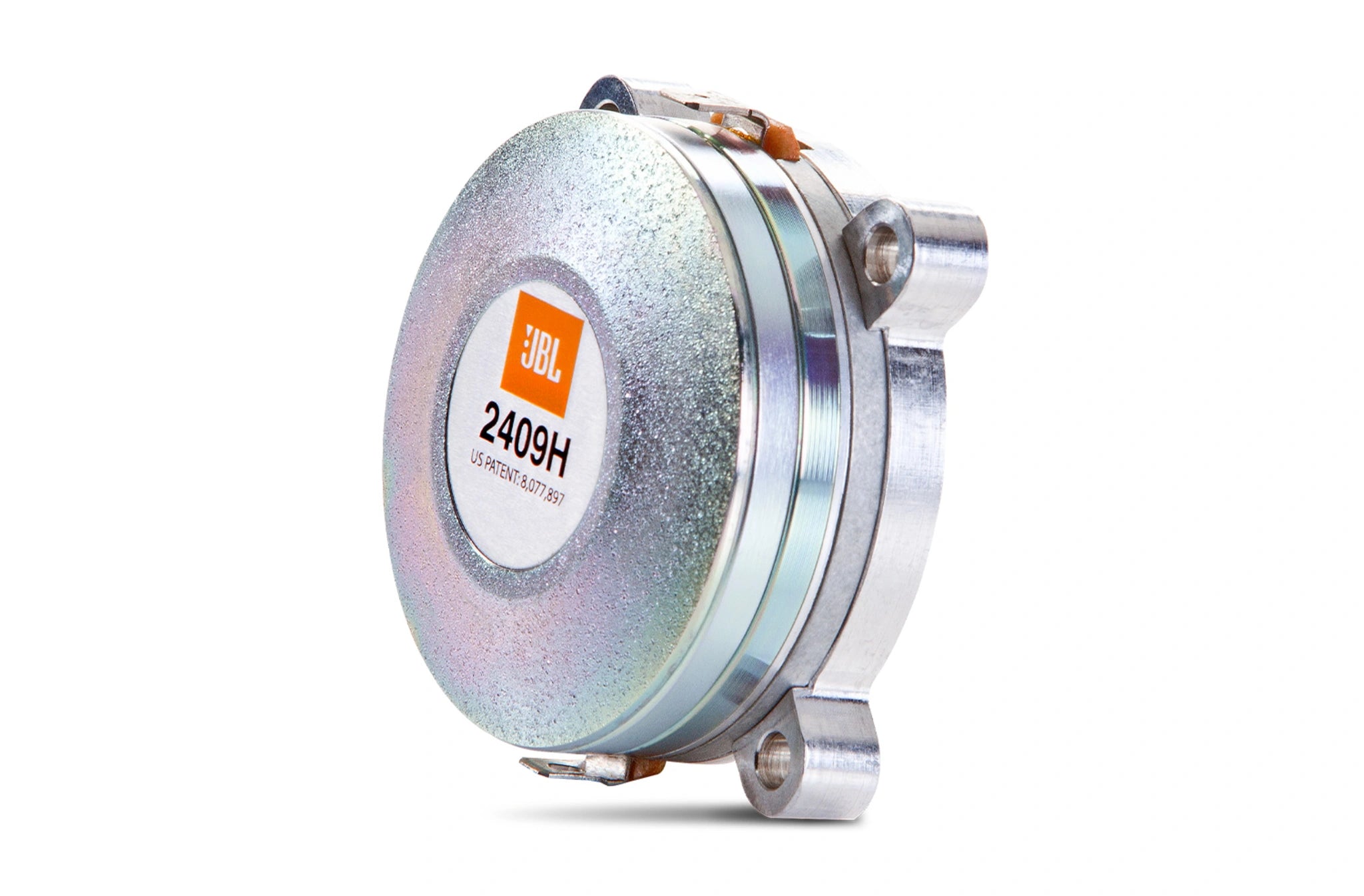

• Transductores de nueva generación: HF 2409H (diafragma anular de baja masa) y LF 725G (5”).
• Image Control Waveguide patentada: respuesta fuera de eje neutra e imagen coherente entre canales screen, surrounds y overhead.
• Respuesta (±3 dB): 48 Hz–23 kHz; rango: 39 Hz–36 kHz; SPL: >101 dB continuo / >107 dB pico (1 m).
• Cruce a 1,9 kHz con posibilidad de biamplificación mediante archivos de tuning dedicados.
• Recinto de contrachapado de abedul, puerto frontal y refuerzos internos para rigidez y menor turbulencia.
• Instalación profesional: terminales Phoenix (12 AWG ≈ 3,31 mm²) y montaje superior/inferior/trasero (patrón 2 orificios).
• Integración HARMAN: presets para Crown DCi (con DSP y BLU link) y BSS Soundweb London.
• Dimensiones compactas (267 × 149 × 206 mm) y peso ligero (4,08 kg) por unidad.

Beneficios del producto

• Precisión y consistencia: la guía Image Control ofrece una escena estable y una respuesta homogénea dentro y fuera de eje, facilitando decisiones de mezcla fiables.
• Despliegues limpios y escalables: amplificación/DSP centralizados reducen cableado activo en sala, mejoran la gestión y permiten crecer a sistemas inmersivos.
• Alto rendimiento en formato reducido: extensión de graves real y SPL útil para salas pequeñas y medianas sin sacrificar linealidad.
• Flexibilidad de ajuste: operación single-wire o bi-amp con tunings bloqueados de fábrica, más EQ de sala adicional en el procesado.

Casos de uso

• Salas de control de postproducción y broadcast que trabajan en 5.1/7.1 y formatos inmersivos.
• Unidades móviles y salas compactas que requieren huella reducida con imagen precisa y nivel de salida profesional.
• Instalaciones con Crown DCi “N” y BSS London donde se desea centralizar amplificación, monitoring y room EQ.

Integración y ajuste

• Amplificación recomendada: 300 W por canal y DSP HARMAN. Con Crown DCi “N” se cargan tunings de 705i (single-wire y bi-amp) desde Audio Architect; con amplificadores de terceros, usar BSS Soundweb London.
• Cableado: terminales Phoenix; se recomienda 12 AWG (≈ 3,31 mm²). Con este calibre, se admiten tiradas de hasta ~30 m por canal.
• Modos de conexión: single-wire (cruce pasivo) o biamplificado (bypass del cruce) con archivos HF/LF específicos.

Preguntas frecuentes

• ¿El LSR705i es activo? No. Es pasivo “install” y requiere amplificación externa y DSP HARMAN.
• ¿Se puede biamplificar? Sí. El cruce pasivo puede bypasssearse para operar en bi-amp con presets dedicados.
• ¿Cómo se monta? Dispone de puntos de fijación en parte superior, inferior y trasera con patrón de 2 orificios, además de uso en estantería o empotrado soffit.

Descripción para proyectos

Monitor pasivo de 2 vías con Image Control Waveguide. Transductores: HF 2409H (compresión, diafragma anular) y LF 725G (5” ≈ 127 mm). Cruce: 1,9 kHz (bypass para bi-amp). Respuesta (±3 dB): 48 Hz–23 kHz; rango: 39 Hz–36 kHz. SPL máx. (80 Hz–20 kHz): >101 dB continuo / >107 dB pico a 1 m. Conexiones: bornes Phoenix (admite 12 AWG ≈ 3,31 mm²). Recinto: contrachapado de abedul, puerto frontal, puntos de montaje superior/inferior/trasero (patrón 2 orificios). Dimensiones: 267 × 149 × 206 mm. Peso: 4,08 kg. Integración: tunings oficiales para Crown DCi/BSS Soundweb London.
