JBL Professional CSS8004 - Altavoz de techo de 4" full-range con transformador 25/70/100 V y cobertura de 175°

JBL Professional CSS8004 - Altavoz de techo de 4" full-range con transformador 25/70/100 V y cobertura de 175°

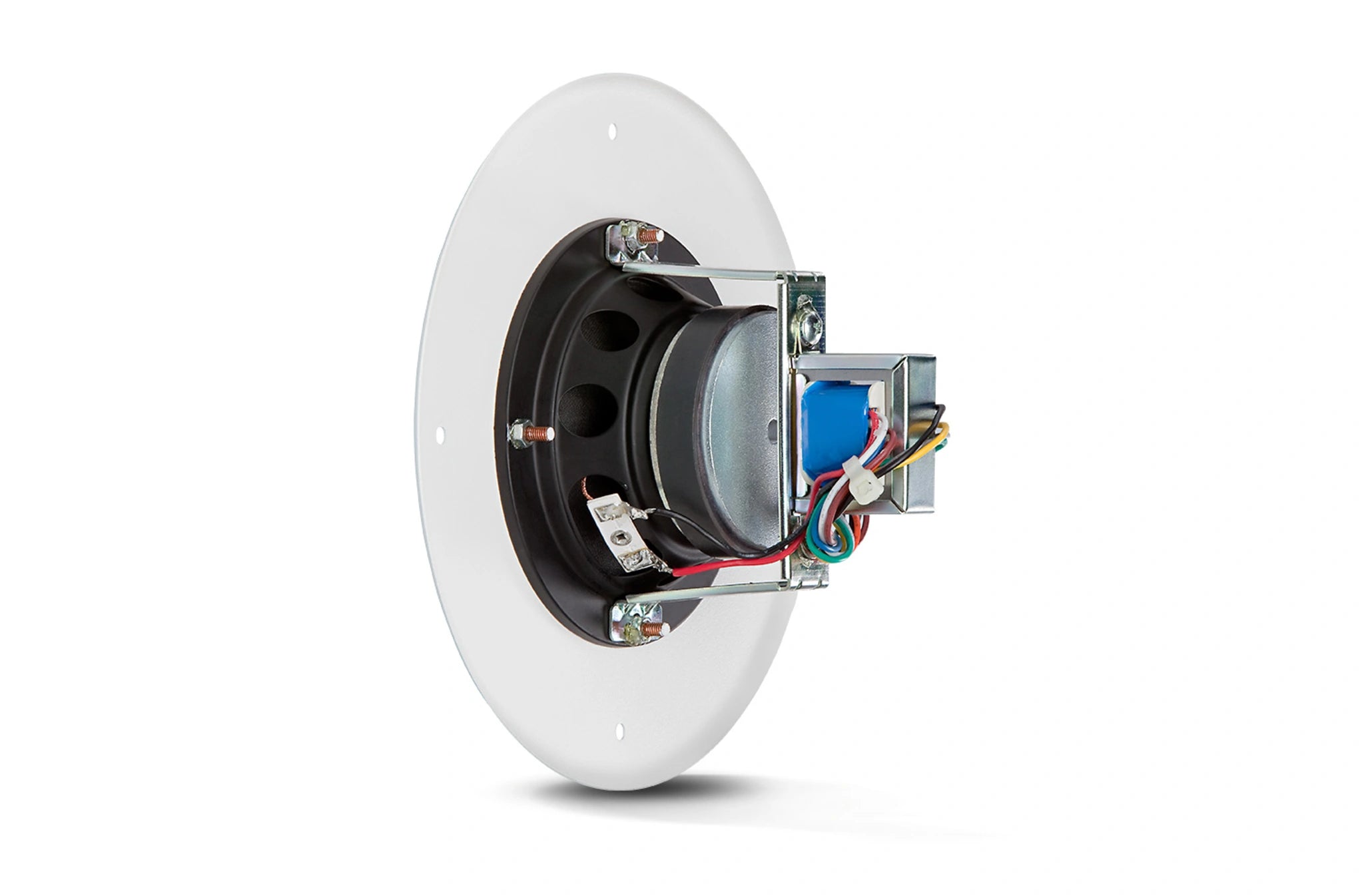

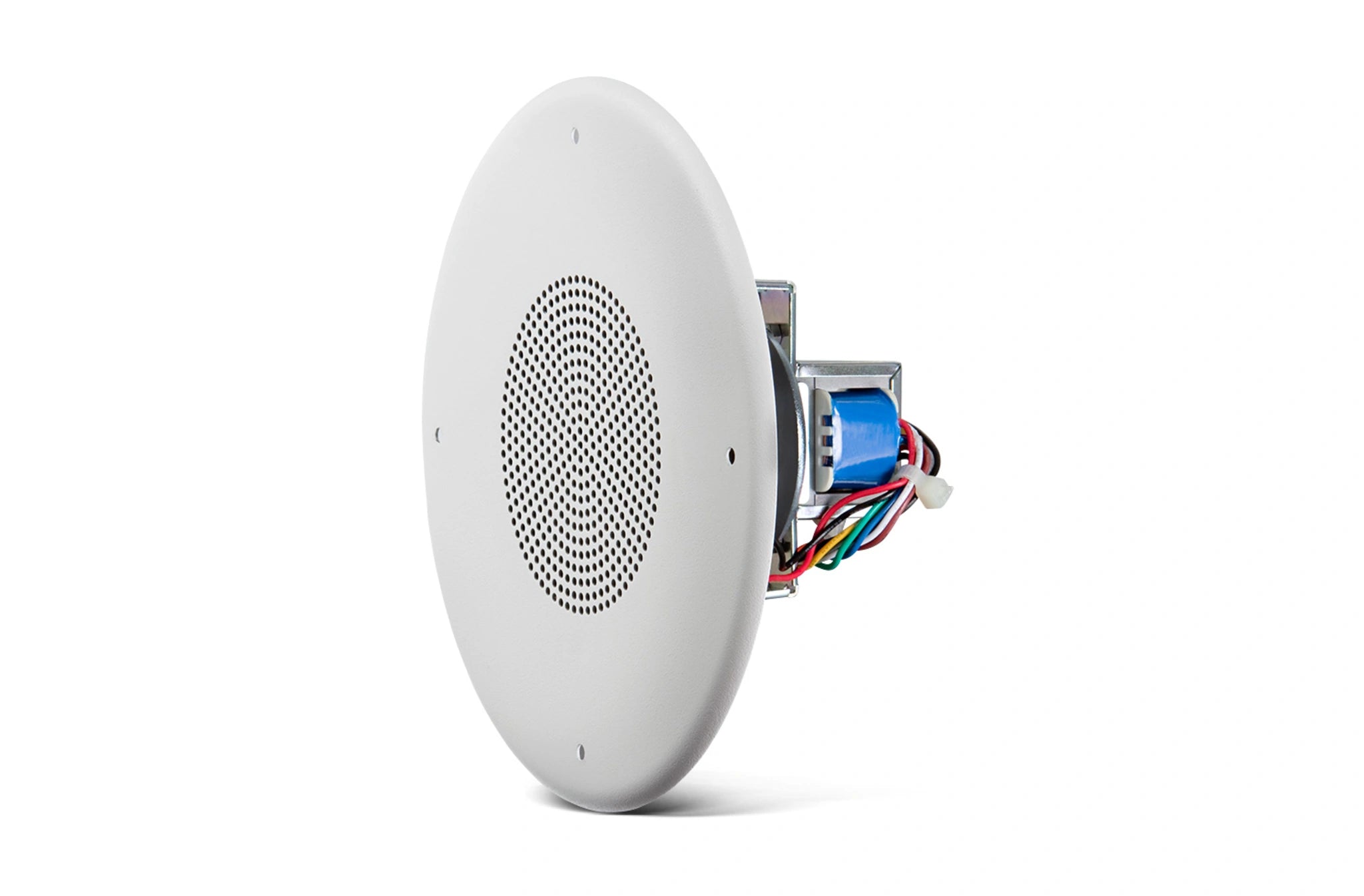

El JBL Professional CSS8004 es un altavoz empotrable de la Serie Comercial con transductor de 100 mm (4") de doble cono, diseñado para ofrecer alta inteligibilidad en megafonía y música ambiental con el mínimo consumo de amplificación. Su sensibilidad de 90 dB y su cobertura cónica muy amplia de 175° permiten cubrir superficies extensas con menos unidades. Incorpora un transformador multitoma de 5 W compatible con líneas distribuidas de 25/70/100 V y se entrega como conjunto pre-ensamblado (altavoz + transformador + rejilla) para una instalación rápida y estándar.

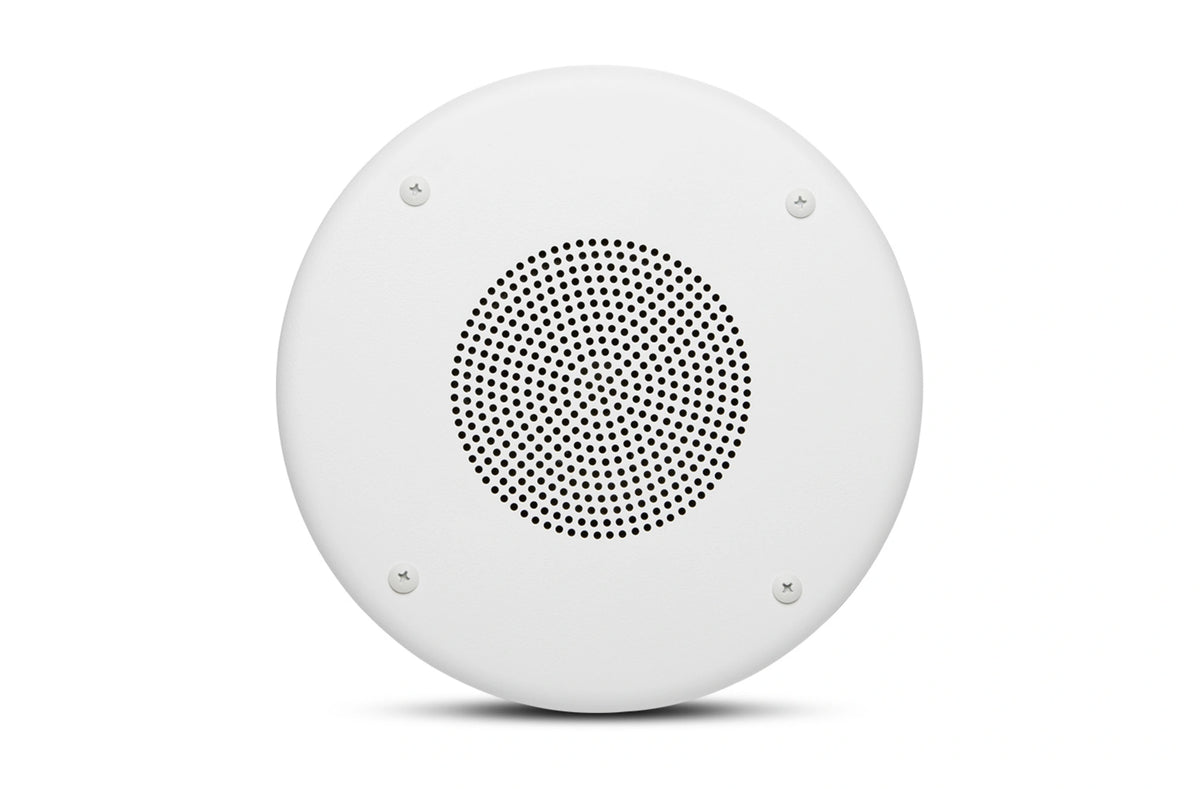

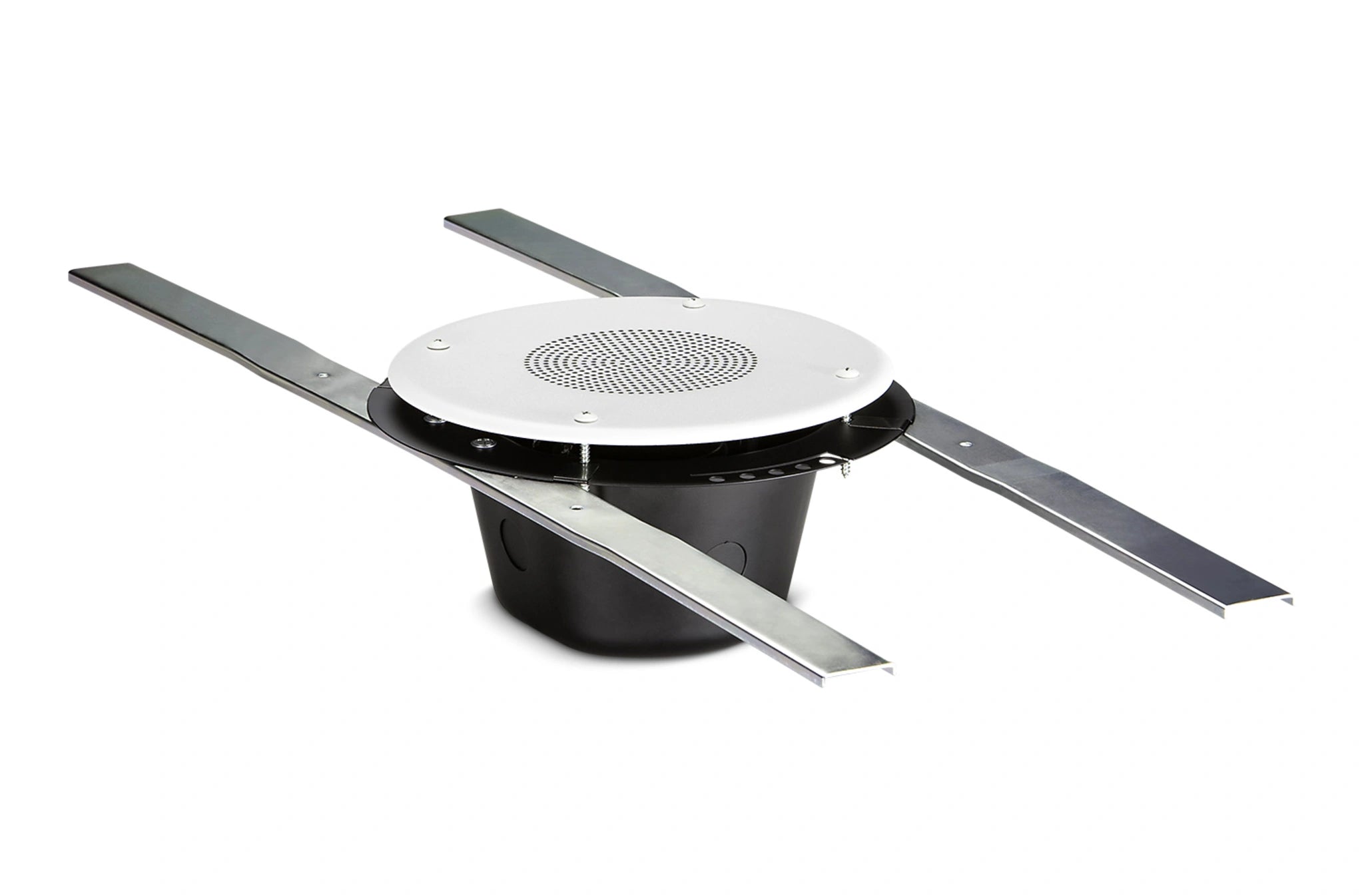

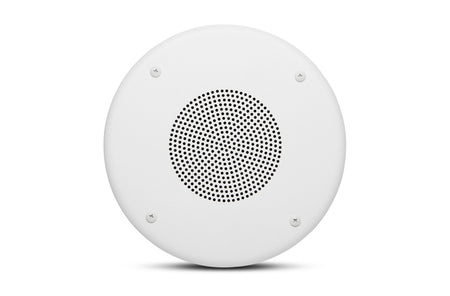

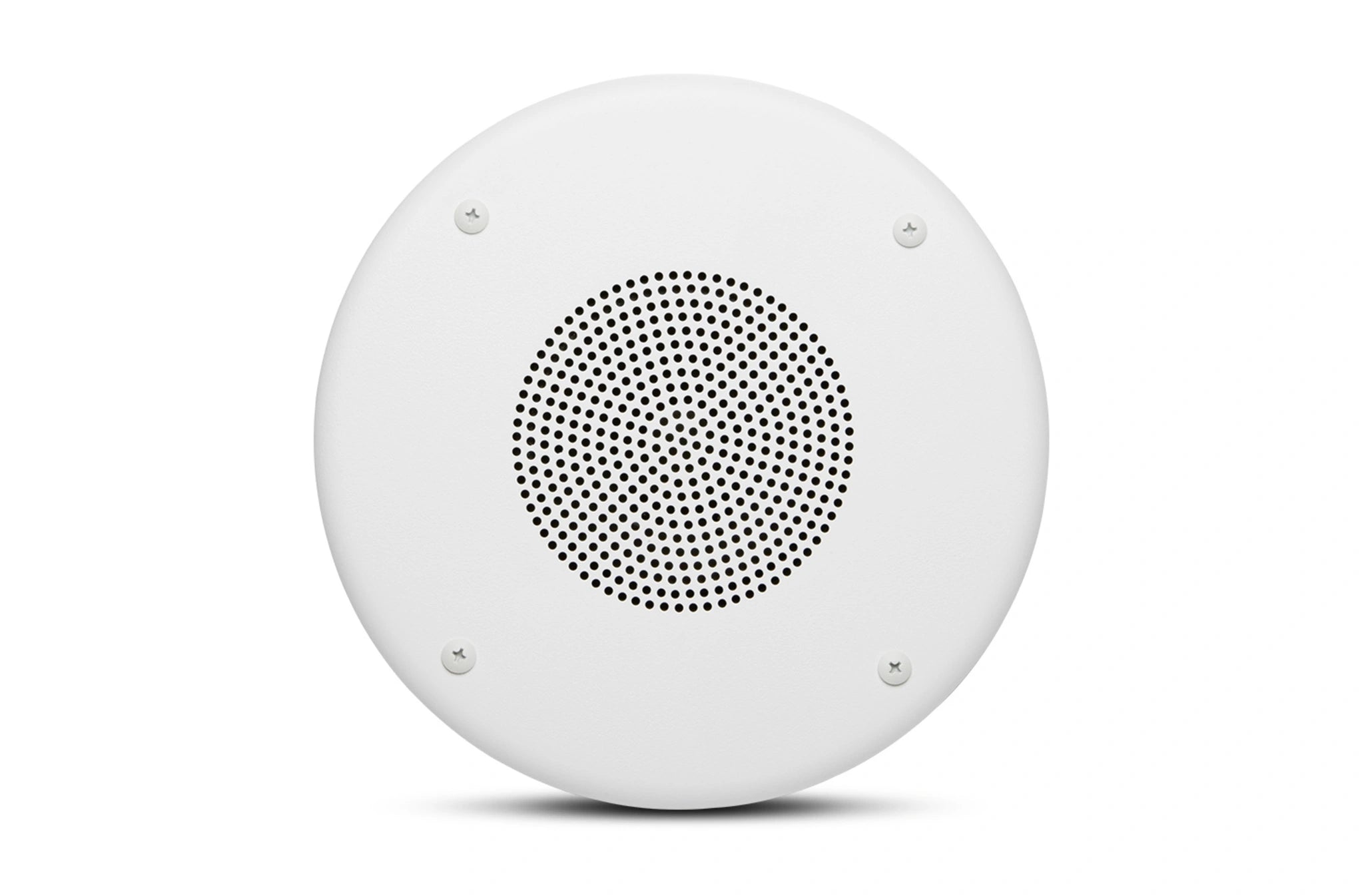

Para instalaciones en falso techo con plenum, el CSS8004 se monta con el backcan CSS-BB4 y los carriles para baldosa CSS-TR4/8, cumpliendo las normativas UL/ NFPA aplicables. Su rejilla metálica pintada y el perfil discreto (diámetro de rejilla 198 mm, profundidad tras rejilla 94 mm) garantizan una integración estética en entornos comerciales, educativos y corporativos.

Características principales

• Transductor: 4" (100 mm) full-range de doble cono, bobina de 25 mm en Kapton.
• Sensibilidad: 90 dB (1 W/1 m, 2–6 kHz) para mayor SPL con taps bajos.
• Cobertura: cónica de 175° (2 kHz), ideal para zonas amplias y techos bajos/medios.
• Rango de frecuencia (-10 dB): 85 Hz – 18 kHz (conjunto altavoz/rejilla); 130 Hz – 18 kHz instalado en CSS-BB4.
• Potencia continua del transductor: 15 W (ruido rosa IEC, 100 h).
• Transformador 25/70/100 V con pérdida de inserción ≤ 1,5 dB y taps:
  • 100 V: 5 W, 2,5 W, 1,3 W
  • 70 V: 5 W, 2,5 W, 1,3 W, 0,7 W
  • 25 V: 5 W, 2,5 W, 1,3 W, 0,7 W
• Dimensiones: Ø rejilla 198 mm; profundidad tras rejilla 94 mm; peso 0,90 kg.
• Conjunto pre-ensamblado: altavoz + transformador + rejilla metálica pintada.
• Color: blanco.

Instalación y compatibilidad

• Backcan recomendado: CSS-BB4 (acero galvanizado, 1,4 L; 89 mm de profundidad × 214 mm de diámetro; círculo de pernos Ø 165 mm; 5 knockouts para tubo).
• Carriles de baldosa: CSS-TR4/8 (2 unidades por backcan; 600 × 36 × 8 mm; acero zincado).
• Abertura en techo: 125 mm (montaje abierto); 170 mm con backcan CSS-BB4.
• Patrón de fijación: 4 puntos en círculo de Ø 165 mm (se suministran tornillos M4 × 40 mm con el altavoz).
• Uso en plenum: Sí, cuando se instala con backcan listado y carriles (UL1480, UL2043; NFPA 90/70; IEC/EN60849).
• Conexión: a cable pelado en borna atornillada; cableado por colores según tap (ver manual de instalación).

Beneficios del producto

• Máxima cobertura con menos unidades: 175° reales reducen sombras y puntos calientes.
• Eficiencia en líneas distribuidas: sensibilidad de 90 dB para más nivel con menos vatios.
• Despliegue rápido: conjunto pre-ensamblado y accesorios estándar para falsos techos.
• Integración normativa: apto para plenum con los accesorios homologados de JBL.

Casos de uso

• Retail, restauración y hotelería: música de fondo uniforme y avisos claros.
• Educación, corporate y salud: megafonía fiable con cobertura amplia.
• Recepciones, pasillos y lobbies: estética discreta y perfil bajo.

Preguntas frecuentes

• ¿Incluye backcan y carriles? No. Se venden por separado: CSS-BB4 y CSS-TR4/8.
• ¿Puedo usarlo en baja impedancia (8 Ω)? El CSS8004 está pensado para líneas distribuidas 25/70/100 V. Si necesitas baja impedancia, valora modelos JBL Control Contractor diseñados para ello.
• ¿Cómo selecciono el tap? Mediante el cableado por color del transformador (por ejemplo, 5 W/2,5 W/1,3 W/0,7 W según tensión). Consulta la tabla de colores del manual.

Descripción para proyectos

Altavoz de techo JBL CSS8004: transductor 100 mm doble cono; sensibilidad 90 dB (1 W/1 m, 2–6 kHz); cobertura 175° (2 kHz); rango (-10 dB) 85 Hz–18 kHz (130–18 kHz con CSS-BB4); potencia continua del transductor 15 W; transformador 25/70/100 V con taps 5/2,5/1,3 W (70/25 V añaden 0,7 W); pérdida de inserción ≤ 1,5 dB; conexión a cable pelado; diámetro de rejilla 198 mm; profundidad tras rejilla 94 mm; corte 125 mm (abierto) / 170 mm (con CSS-BB4); patrón de fijación Ø 165 mm (4 tornillos M4 × 40 mm incluidos); peso 0,90 kg; color blanco; compatible con CSS-BB4 y CSS-TR4/8.
