JBL Professional AW566-LS - Altavoz de 2 vías de alta potencia para todo clima con 1 × 15" y cobertura 60° × 60°, compatible EN 54-24

JBL Professional AW566-LS - Altavoz de 2 vías de alta potencia para todo clima con 1 × 15" y cobertura 60° × 60°, compatible EN 54-24

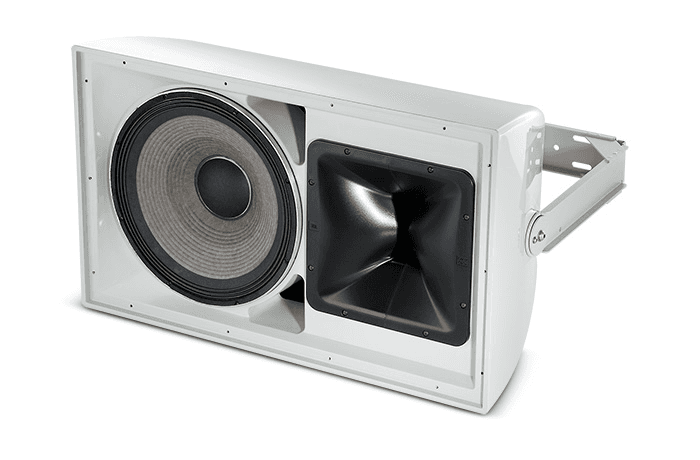

El JBL Professional AW566-LS es un altavoz pasivo de instalación fija diseñado para ofrecer alto rendimiento y fiabilidad en exteriores e interiores expuestos. Combina un woofer JBL 2265H de 15" con tecnología Differential Drive® y un motor de compresión JBL 2432H (salida de 1,5", bobina de 3"), acoplado a una guía de ondas PT™ (Progressive Transition) de gran formato con patrón controlado de 60° × 60°. El conjunto proporciona una cobertura uniforme y baja distorsión, y puede montarse en vertical u horizontal gracias a su trompeta rotatoria. El modelo LS incorpora piezas selladas y cumple la norma EN 54-24, por lo que es apto para aplicaciones de seguridad humana/evacuación por voz. Nota: en algunos materiales aparece la imagen de una versión no-LS a modo ilustrativo.

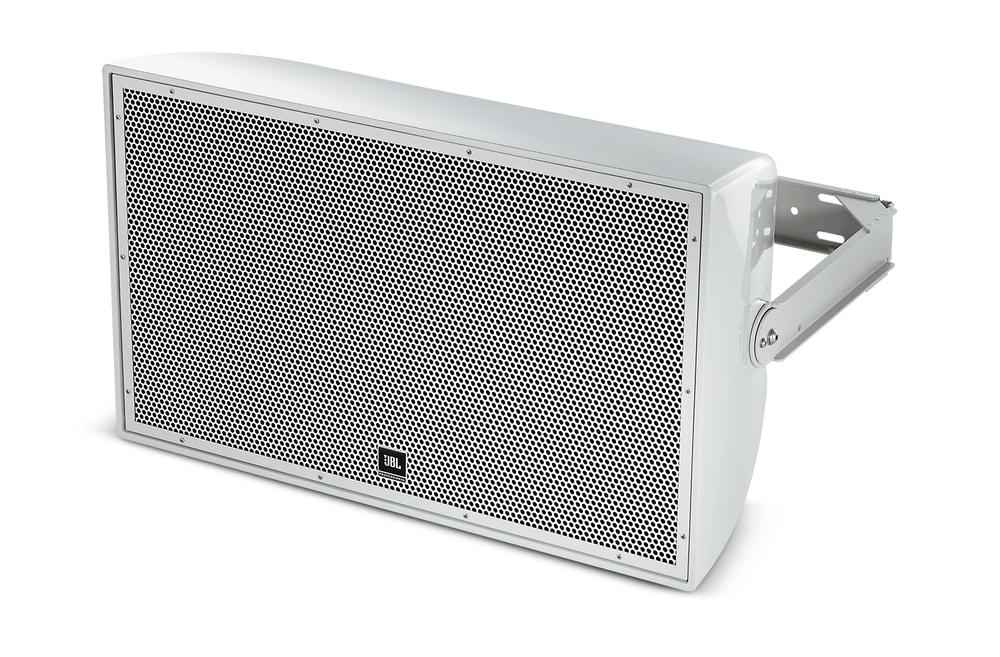

Para resistir la intemperie real, el AW566-LS utiliza un recinto de fibra de vidrio laminada a mano, fuertemente arriostrado, una rejilla de acero inoxidable de tres capas con espuma de celda abierta, y certificación ambiental IP55C (IEC 529). Incluye transformador interno de 400 W para líneas de 70/100 V (con tomas seleccionables) además de operación en 8 Ω, y se suministra con soporte de montaje tipo U de alta resistencia. Disponible en acabado gris (gel-coat similar a Pantone 420C) y negro.

Características principales

• Altavoz de 2 vías para todo clima con 1 × 15" LF (JBL 2265H Differential Drive®) y driver HF 2432H de 1,5".
• Cobertura 60° × 60° mediante guía de ondas PT™ de gran tamaño y trompeta rotatoria para mantener el patrón en orientación vertical u horizontal.
• Conformidad EN 54-24 y piezas selladas en el modelo LS.
• Transformador 400 W integrado para 70/100 V (tomas 70 V: 400/200/100 W; 100 V: 400/200 W) y operación a 8 Ω.
• Recinto 100 % fibra de vidrio y rejilla de acero inoxidable de tres capas; IP55C para uso exterior permanente.
• Respuesta en frecuencia (±3 dB): 89 Hz – 18 kHz; rango (−10 dB): 42 Hz – 20 kHz.
• Potencia a largo plazo (IEC, 100 h): 400 W (pico 1600 W); SPL máx. 127 dB continuo / 133 dB pico; sensibilidad 100 dB (1 W/1 m).

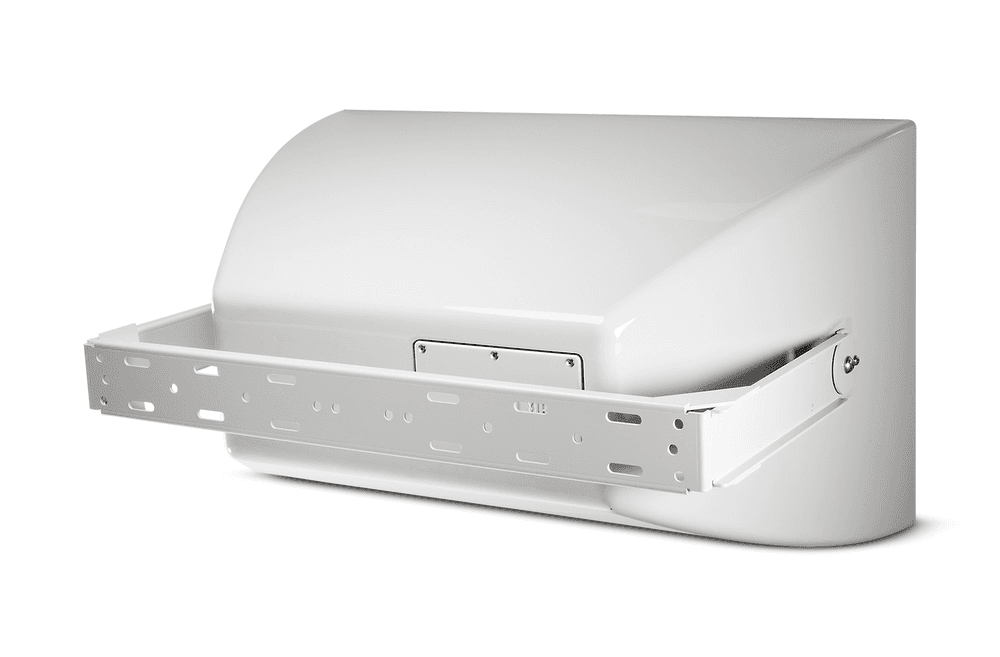

• Incluye soporte en U; puntos de anclaje M10/M6 y borne de seguridad.
• Acabados: gris o negro.

Beneficios del producto

• Inteligibilidad constante: la guía PT™ controla un patrón 60° × 60° estable en todo el rango útil, mejorando la claridad del mensaje en grandes áreas.
• Rendimiento sostenido: el woofer Differential Drive® con doble bobina y doble entrehierro reduce la compresión térmica para mantener pegada y headroom.
• Instalación flexible: funcionamiento a 8 Ω o en líneas de 70/100 V con taps de alta potencia, y trompeta rotatoria para orientar la cobertura según el montaje.
• “All-Weather” de verdad: materiales resistentes a la corrosión, sellados y IP55C para lluvia, humedad, polvo y aerosol salino.

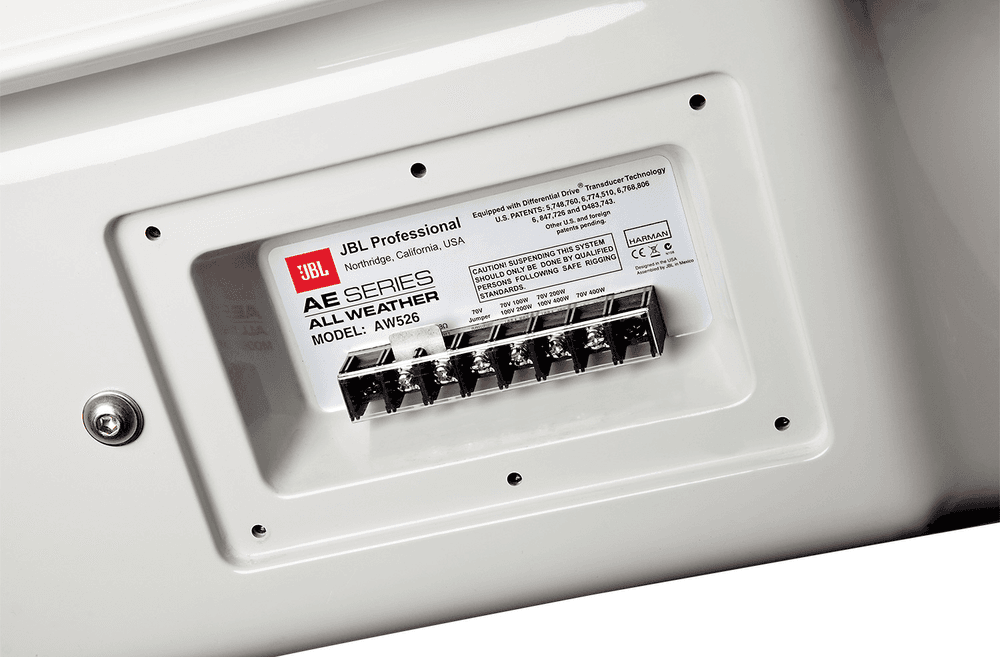

• Integración profesional: bornes de barrera cubiertos (CE), soporte tipo U incluido y múltiples puntos de fijación para alineado y seguridad.

Casos de uso

• Instalaciones deportivas, recintos de entretenimiento al aire libre y centros temáticos.
• Parques acuáticos, piscinas municipales, complejos turísticos y paseos marítimos.
• Barcos/cruceros y espacios públicos de gran afluencia.

Preguntas frecuentes

• ¿En qué se diferencia el AW566-LS del AW566 estándar? El modelo LS añade piezas selladas y cumplimiento EN 54-24 para sistemas de alarma por voz. Las prestaciones acústicas y el patrón 60° × 60° se mantienen.
• ¿Se puede rotar la trompeta para montarlo en horizontal? Sí. La guía PT™ es rotatoria para conservar el patrón al cambiar la orientación del recinto.
• ¿Qué tomas de línea incorpora? 70 V: 400/200/100 W; 100 V: 400/200 W. También puede operarse a 8 Ω.
• ¿Qué incluye la caja? Altavoz AW566-LS y soporte de montaje tipo U con recubrimiento resistente a la corrosión.

Descripción para proyectos

Altavoz pasivo todo clima de 2 vías, 1 × LF JBL 2265H de 380 mm y 1 × HF JBL 2432H (salida 38 mm), guía PT-H66HF-1 rotatoria con cobertura 60° × 60°; respuesta (±3 dB) 89 Hz–18 kHz, rango (−10 dB) 42 Hz–20 kHz; cruce 1,1 kHz; potencia IEC 400 W (pico 1600 W); sensibilidad 100 dB (1 W/1 m); SPL máx. 127 dB cont. / 133 dB pico; transformador 400 W con tomas 70 V 400/200/100 W y 100 V 400/200 W; impedancia nominal 8 Ω; recinto de fibra de vidrio; rejilla de acero inoxidable de tres capas; IP55C (IEC 529); conectores de bornes de barrera CE; puntos de montaje 2 × M10 (soporte en U incluido), 2 × M6 (estabilización) y 1 × M10 trasero (seguridad); dimensiones 485 × 810 × 478 mm; peso 28,3 kg; acabados gris o negro.
