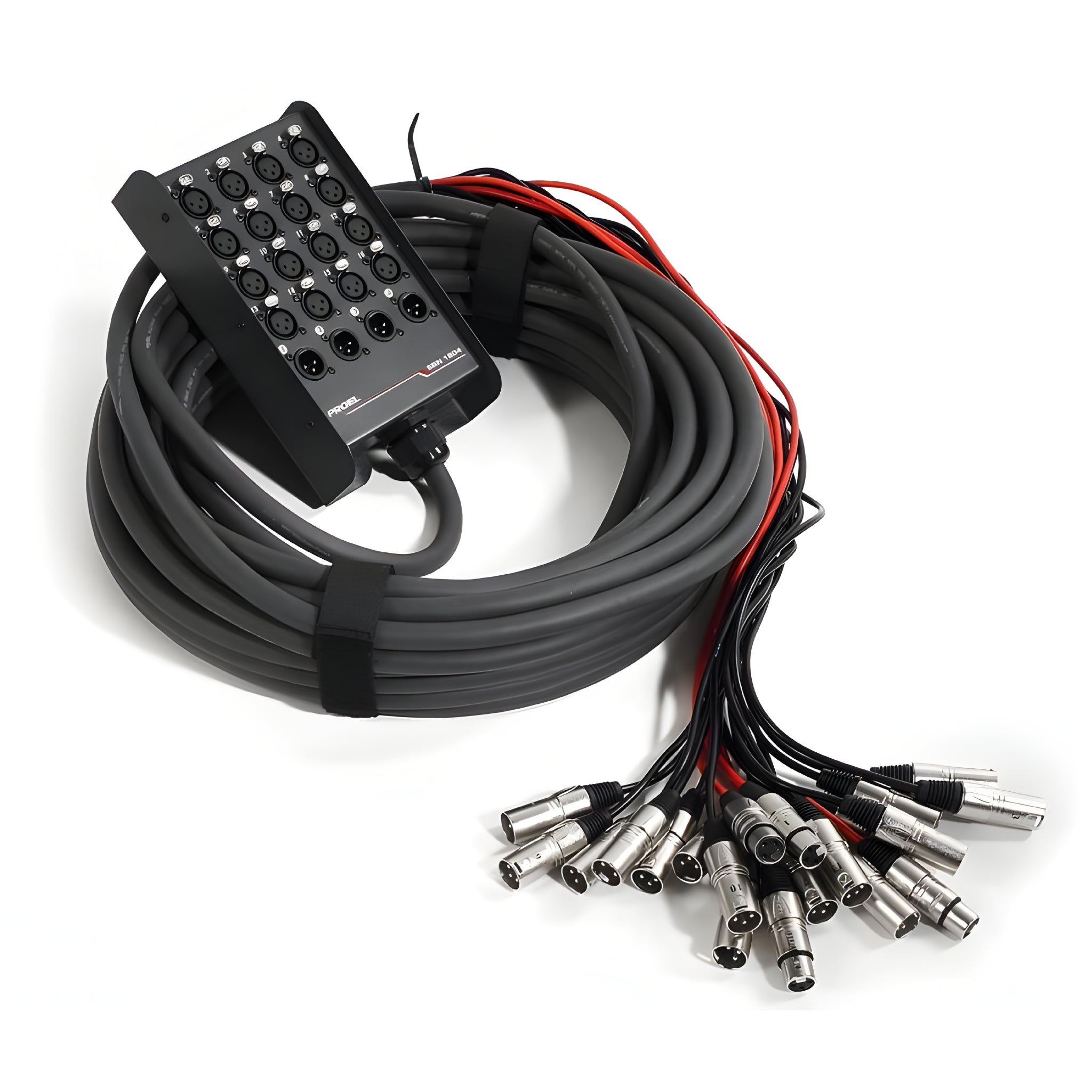

PROEL EBN1604 - Cajetín de Escenario 16 Entradas / 4 Salidas (25 Metros)

PROEL EBN1604 - Cajetín de Escenario 16 Entradas / 4 Salidas (25 Metros)

Optimiza tus montajes de sonido en directo con el Proel EBN1604, un sistema de distribución de audio profesional diseñado para ofrecer la máxima fiabilidad en giras, conciertos y aplicaciones de instalación fija. Este cajetín de escenario (stage box) actúa como el enlace vital entre los músicos en el escenario y la consola de mezclas, permitiendo una transmisión de señal limpia y organizada a través de una manguera multipar de 25 metros.

La serie EBN de Proel destaca por su construcción robusta y su diseño inteligente. A diferencia de las cajas de escenario tradicionales soldadas a mano, la EBN1604 utiliza un circuito impreso (PCB) interno para el enrutamiento de las conexiones. Esta tecnología no solo reduce el peso y las dimensiones del chasis, sino que aumenta drásticamente la fiabilidad al eliminar el riesgo de cables sueltos o soldaduras frías provocadas por las vibraciones del transporte. El chasis externo está fabricado en metal resistente con un acabado en polvo epoxi, garantizando una durabilidad excepcional incluso en las condiciones más exigentes de la carretera.

La calidad de la señal está asegurada gracias al cable multipar CMF Series, que cuenta con tomas de tierra por contacto separadas para mantener un nivel de ruido extremadamente bajo y evitar interferencias electromagnéticas. Los conectores, tanto en el chasis como en el extremo del cable, son de alta calidad con contactos chapados en oro, asegurando una conductividad superior y resistencia a la corrosión a lo largo del tiempo.

Características principales

• Configuración versátil: Cuenta con 16 entradas (para micrófonos e instrumentos) y 4 salidas (retornos para monitores o PA), cubriendo las necesidades de bandas medianas y eventos corporativos.
• Construcción "Road-Ready": Caja metálica con acabado epoxi anti-arañazos diseñada para soportar el pisoteo y el maltrato habitual en escenarios.
• Tecnología PCB: El cableado interno sobre placa de circuito impreso asegura una mayor precisión en la señal y reduce el tamaño físico del cajetín.
• Conectores Premium: Equipado con conectores XLR de la serie XLRPRO con carcasa metálica y contactos dorados de alta calidad (tipo REAN/Neutrik) para una conexión segura y sin ruidos.
• Identificación clara: Todos los canales están numerados tanto en el cajetín como en el abanico de conectores (whip), facilitando el patcheo rápido en situaciones de poca luz.

Beneficios para el técnico de sonido

El Proel EBN1604 soluciona el caos de cables en el escenario. Al centralizar 20 líneas en una sola manguera flexible, reduces el tiempo de montaje y desmontaje considerablemente. Su longitud de 25 metros es el estándar ideal para salas de tamaño medio, teatros y carpas de eventos, permitiendo situar la mesa de mezclas en el punto dulce de la sala (FOH) sin necesidad de empalmes adicionales que degraden la señal. Además, el peso optimizado facilita su transporte por una sola persona sin sacrificar la robustez necesaria para el trabajo profesional.

Casos de uso

• Conciertos en vivo: Ideal para bandas de rock, pop o jazz que requieren microfonear batería, amplificadores y voces, enviando a la vez mezclas de monitores al escenario.
• Teatros y Auditorios: Perfecto como instalación semi-permanente para conectar la orquesta o los actores con la cabina de control.
• Empresas de alquiler: Un equipo esencial y duradero que ofrece un retorno de inversión rápido gracias a su resistencia al desgaste.
• Estudios de grabación: Útil para conectar salas de grabación separadas (live room) con la sala de control sin llenar el suelo de cables individuales.

Preguntas frecuentes

• ¿Los conectores del cable están identificados?
  Sí, cada conector en el extremo de la manguera tiene un número claramente visible en la cubierta de PVC, correspondiendo exactamente con el número en el cajetín.
• ¿Es posible reparar el cable si se daña?
  Sí, al ser un sistema analógico y modular, cualquier técnico cualificado puede volver a soldar o sustituir un conector XLR individual si fuera necesario en el futuro.
• ¿El cajetín tiene protección contra tirones?
  Absolutamente. La unión entre la manguera y el cajetín metálico cuenta con un prensaestopas robusto que evita que los tirones dañen las conexiones internas del PCB.
• ¿Qué tipo de salidas tiene?
  Las 4 salidas son retornos (Returns), lo que significa que en el cajetín son XLR Macho (para conectar a etapas de potencia o altavoces activos) y en la punta del cable son XLR Hembra (para conectar a las salidas de la mesa).

Descripción para proyectos

Cajetín de escenario pasivo (Stage Box) montado en chasis metálico con acabado en polvo epoxi de alta resistencia. Configuración de sistema de 20 canales divididos en 16 entradas (XLR hembra de chasis) y 4 salidas/retornos (XLR macho de chasis). Incluye manguera multipar de 25 metros de la serie CMF con blindaje y toma de tierra por contacto. El conexionado interno se realiza mediante circuito impreso (PCB) para maximizar la fiabilidad mecánica y eléctrica. Los conectores aéreos están protegidos por chaquetas de PVC numeradas e integran carcasas metálicas de la serie PROEL XLRPRO con contactos chapados en oro. Peso neto aproximado de 9.2 kg.
