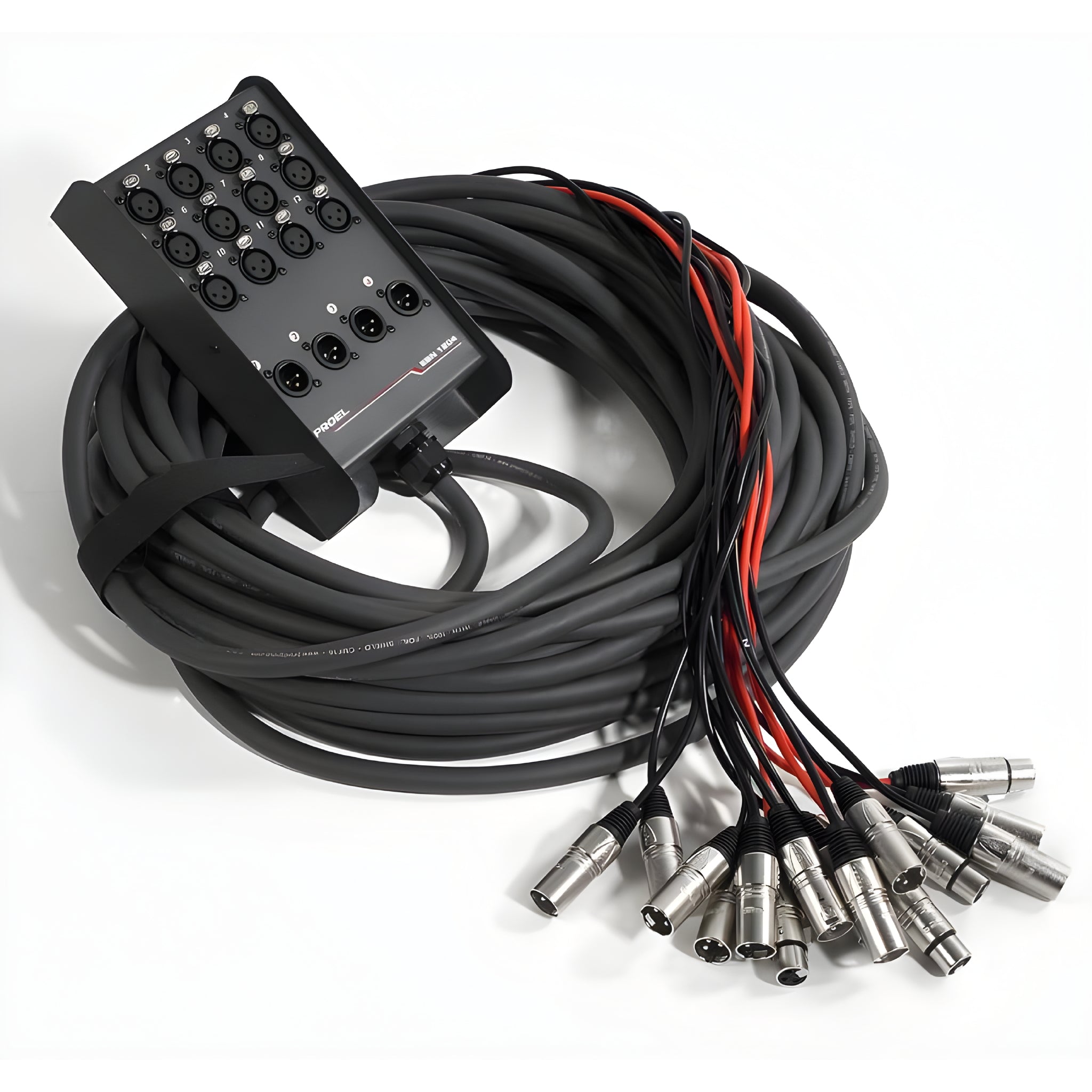

PROEL EBN1204 - Cajetín de Escenario (Stage Box) 16 Canales (12 In / 4 Out) - 25 Metros

PROEL EBN1204 - Cajetín de Escenario (Stage Box) 16 Canales (12 In / 4 Out) - 25 Metros

El PROEL EBN1204 es una solución profesional de distribución de audio diseñada para simplificar y organizar las conexiones en escenarios de cualquier tamaño. Conocido popularmente como "medusa" o manguera multipar, este sistema es vital para bandas, ingenieros de sonido y técnicos que buscan fiabilidad y orden durante sus eventos en vivo o sesiones de grabación. Fabricado bajo los estrictos estándares de calidad de la ingeniería italiana de Proel, el EBN1204 combina una construcción robusta con una transmisión de señal impecable.

Esta unidad cuenta con una configuración estratégica de 16 canales en total, divididos en 12 entradas para micrófonos o instrumentos y 4 retornos (salidas) para monitores o envíos a sistemas de PA. Su cable manguera de 25 metros ofrece la longitud ideal para cubrir la distancia entre el escenario y la mesa de mezclas en locales medianos, teatros y auditorios, sin generar excesos de cable que puedan enredarse.

Lo que realmente distingue a la serie EBN es su calidad de construcción interna. A diferencia de las cajas tradicionales cableadas a mano punto a punto, el EBN1204 utiliza placas de circuito impreso (PCB) profesionales para montar los conectores del chasis. Esto no solo reduce drásticamente el peso y las dimensiones del cajetín, facilitando su transporte, sino que también aumenta la fiabilidad al eliminar el riesgo de soldaduras frías o cables sueltos por vibraciones intensas.

Características principales

• Construcción de alta resistencia: La caja del escenario está fabricada en metal sólido con un acabado de polvo epoxi, lo que la hace extremadamente resistente a los arañazos, golpes y el desgaste típico de las giras.
• Conectores Premium: En el cajetín, los conectores XLR (tipo Neutrik) cuentan con contactos chapados en oro, garantizando una conductividad superior y resistencia a la corrosión. En el extremo del cable, los conectores aéreos pertenecen a la serie PROEL XLRPRO, con cuerpo metálico para máxima durabilidad.
• Cableado de calidad superior: Utiliza cable multipar de la serie CMF con masas de contacto separadas, lo que asegura un aislamiento excelente entre canales y reduce las interferencias electromagnéticas (EMI) y ruidos de tierra.
• Diseño compacto y ligero: Gracias a su arquitectura interna de PCB, el cajetín ocupa menos espacio en el escenario y es más ligero que modelos competidores de especificaciones similares.
• Identificación clara: Tanto el panel del cajetín como los conectores aéreos están claramente numerados, permitiendo una configuración y resolución de problemas rápida y sin errores en situaciones de baja iluminación.

Beneficios del producto

Para el técnico de sonido o el músico, el PROEL EBN1204 ofrece la tranquilidad de una transmisión de señal limpia. Al centralizar todas las líneas en un solo punto robusto, se elimina el caos de cables individuales cruzando el escenario, lo que mejora la seguridad visual y física para los artistas. La inclusión de 4 retornos facilita el envío de mezclas de monitores o señales principales L/R sin necesidad de tirar cables adicionales desde la mesa de mezclas.

Casos de uso

• Conciertos en vivo: Ideal para bandas de tamaño medio (batería, bajo, guitarras y voces) que necesitan enviar 12 señales a la mesa y recibir hasta 4 mezclas de monitores.
• Instalaciones fijas: Perfecto para teatros, iglesias o escuelas que requieren una conexión permanente y ordenada entre el escenario y la cabina de control.
• Estudios de grabación: Útil para conectar varias salas de grabación con la sala de control (Live Room a Control Room) manteniendo la integridad de la señal.
• Empresas de alquiler: Un equipo duradero y fácil de transportar que soporta el uso intensivo constante.

Preguntas frecuentes

• ¿Los conectores de retorno son diferentes a los de entrada?
  Sí, en el cajetín (la caja metálica) encontrarás 12 conectores XLR Hembra (para conectar micrófonos) y 4 conectores XLR Macho (para conectar los cables que van a los altavoces o monitores). En la punta de la manguera es a la inversa para conectar a la mesa.
• ¿Soporta alimentación Phantom (48V)?
  Absolutamente. La calidad del cableado y los conectores permite el paso de alimentación Phantom desde la mesa de mezclas hasta los micrófonos de condensador sin problemas ni ruidos.
• ¿Es resistente al agua?
  El acabado epoxi protege el metal contra la humedad ambiental y salpicaduras leves, pero no es sumergible ni estanco. Se recomienda su uso en interiores o escenarios cubiertos.
• ¿Se pueden reparar los conectores si se dañan?
  Sí, tanto los conectores del chasis como los aéreos son estándar y accesibles, permitiendo reparaciones sencillas en caso de accidente, extendiendo la vida útil del producto.

Descripción para proyectos

Sistema de distribución de audio analógico tipo cajetín de escenario (Stage Box) de 16 canales totales. Configuración de 12 entradas XLR hembra y 4 salidas/retornos XLR macho. Longitud del cable multipar de 25 metros, perteneciente a la serie CMF con blindaje y masa común. El chasis está construido en metal con acabado de pintura en polvo epoxi resistente a la abrasión. Incorpora placa de circuito impreso (PCB) interna para el montaje de conectores de chasis, los cuales poseen contactos chapados en oro para optimizar la transmisión de señal. Los conectores aéreos son de la serie PROEL XLRPRO con carcasa metálica y protecciones de PVC en la unión del cable. Numeración visible en ambos extremos para identificación de canales.
