Audix DN43 - Interfaz de Audio Dante / AES67 para Micrófonos de Techo RJ45

Audix DN43 - Interfaz de Audio Dante / AES67 para Micrófonos de Techo RJ45

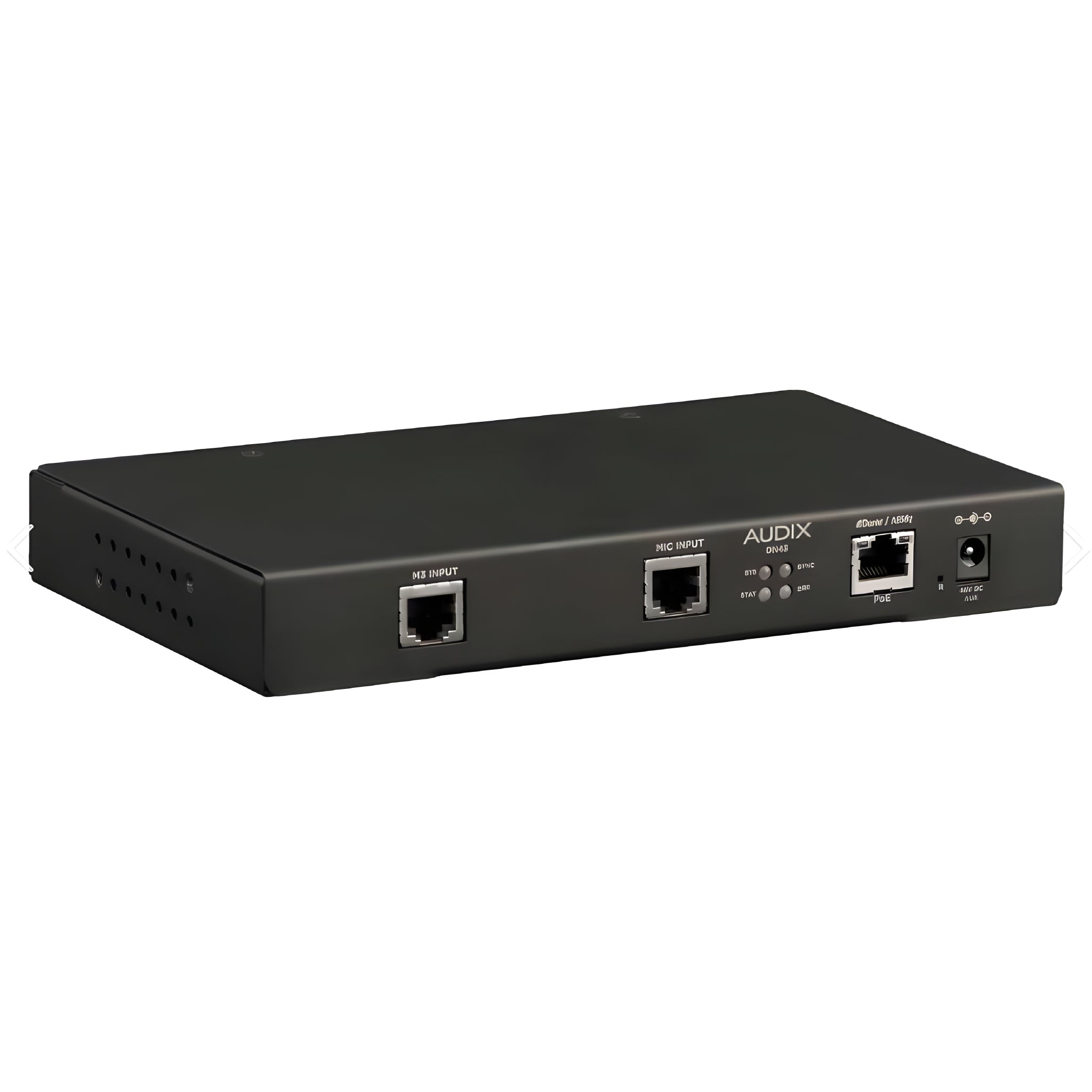

La Audix DN43 representa el corazón del sistema de micrófonos integrados Audix Dante, diseñada para transformar la instalación de audio profesional en un proceso rápido, limpio y libre de errores. Esta interfaz de audio actúa como un puente sofisticado entre los micrófonos analógicos de techo de alta gama y las redes digitales modernas, permitiendo transmitir audio de alto rendimiento a través de protocolos Ethernet con una facilidad sin precedentes.

En el entorno actual de instalación audiovisual, la simplicidad y la fiabilidad son críticas. El DN43 elimina la necesidad de soldaduras complejas en campo y los errores de cableado tradicionales. Gracias a su diseño inteligente, todo el flujo de trabajo —desde el audio de alta fidelidad hasta las funciones de control lógico como el encendido/apagado y los indicadores LED de estado— viaja a través de un único cable CAT5, CAT6 o CAT7. Esto conecta tanto la interfaz como el micrófono mediante conectores RJ45 blindados, garantizando una integridad de señal absoluta desde la captura hasta el procesamiento digital.

El dispositivo está diseñado específicamente para alojar una configuración híbrida potente: cuenta con una entrada dedicada para el aclamado micrófono de tres elementos Audix M3 (que captura tres canales de audio discretos para una cobertura envolvente) y una segunda entrada para micrófonos de un solo elemento (como los modelos M70WD o M55WD). En total, la interfaz gestiona cuatro canales de audio digital de 24 bits y 48 kHz, asegurando que cada matiz de la voz se preserve con claridad cristalina.

Más allá de la conversión de audio, el DN43 es una herramienta de control integral. Ofrece salidas lógicas de 5V por puerto con capacidad de fuente/sumidero (source/sink), lo que permite gestionar los anillos LED de los micrófonos directamente desde un DSP conectado a la red. Además, cada canal de audio dispone de ajustes configurables por software, incluyendo ocho niveles de ganancia seleccionables y filtros de paso alto y bajo, permitiendo a los ingenieros de sonido adaptar la respuesta de frecuencia a las características acústicas específicas de la sala antes de que la señal llegue a la mezcla final.

Características principales

• Conversión de Alta Fidelidad: Procesa audio a 24 bits y 48 kHz, garantizando estándares de estudio en instalaciones fijas.
• Gestión de 4 Canales: Diseñada para soportar simultáneamente un micrófono de tres elementos (M3) y uno de elemento único, sumando un total de cuatro canales de audio independientes.
• Conectividad RJ45 Integral: El audio, la alimentación Phantom de 48V y el control lógico se transmiten por un solo cable de red, simplificando drásticamente la infraestructura.
• Control DSP Avanzado: Ganancia de preamplificador seleccionable y filtros de corte (paso alto y paso bajo) configurables independientemente para cada canal vía software.
• Funciones Lógicas: Incluye puertos GPIO virtuales para controlar indicadores LED y funciones de mute remotamente a través de la red.
• Seguridad de Configuración: Memoria flash interna que guarda los ajustes, evitando la pérdida de configuración ante cortes de energía.
• Diseño Plenum Rated: Evaluada bajo la norma UL2043, apta para instalación segura en espacios de falso techo y cámaras de aire.

Beneficios para el instalador y el usuario

• Instalación "Plug-and-Play": Al utilizar terminaciones RJ45 estándar, se reduce el tiempo de mano de obra en el sitio y se eliminan los fallos por soldaduras frías o cruces de cables.
• Inmunidad al Ruido: Las entradas balanceadas con filtrado RFI protegen la señal contra interferencias de radiofrecuencia, comunes en edificios con mucha tecnología, móviles y redes WiFi.
• Flexibilidad de Red: Compatible con AES67, lo que permite la interoperabilidad con otros sistemas de audio sobre IP más allá de Dante.
• Estética Limpia: Permite instalaciones discretas en techos sin cajas de conexiones voluminosas ni cableado analógico expuesto o desordenado.

Casos de uso

La interfaz Audix DN43 es la solución ideal para entornos corporativos y educativos que requieren captura de voz de alta calidad con una gestión centralizada:

• Salas de Juntas y Conferencias: Para capturar audio claro de múltiples participantes utilizando el micrófono M3 en el centro y unidades adicionales en los extremos.
• Educación a Distancia y Aulas Híbridas: Garantiza que la voz del profesor y de los alumnos se transmita con claridad a los estudiantes remotos.
• Auditorios y Centros de Convenciones: Donde las distancias de cableado analógico serían problemáticas; la red Ethernet permite tiradas largas sin degradación de señal.
• Instalaciones Gubernamentales y Tribunales: Donde la seguridad, la claridad de la grabación y la fiabilidad del sistema son requisitos no negociables.

Preguntas frecuentes

• ¿Necesito una fuente de alimentación externa para el DN43?
  No necesariamente. El dispositivo funciona con PoE (Power over Ethernet), por lo que puede recibir energía directamente de un switch de red compatible. Sin embargo, también admite alimentación externa de 48V si el switch no dispone de PoE.
• ¿Puedo conectar cualquier micrófono RJ45 a esta interfaz?
  El DN43 está optimizado específicamente para los micrófonos de instalación Audix con salida RJ45 (Serie M3, M55WD, M70WD). El uso de micrófonos de otras marcas podría no ser compatible con el pinout de audio y lógica específico de Audix.
• ¿Qué sucede si se va la luz en el edificio?
  El dispositivo cuenta con memoria no volátil. Una vez restablecida la energía, el DN43 recuperará automáticamente su última configuración de ganancia y filtros sin necesidad de reprogramación.
• ¿Es compatible con Dante Domain Manager?
  Sí, el DN43 está preparado para DDM, lo que permite una gestión segura y avanzada en redes corporativas grandes.

Descripción para proyectos

Interfaz de audio de red Dante / AES67 de 4 canales diseñada para micrófonos de instalación de techo. La unidad debe proporcionar conversión analógica a digital de 24 bits / 48 kHz y contar con dos puertos de entrada RJ45: uno optimizado para micrófono de tres elementos y otro para micrófono de elemento único. Debe incluir alimentación Phantom de 48V, filtrado RFI, salidas lógicas de 5V para control de LED y ajustes de ganancia/filtro configurables por software. La alimentación se realizará mediante PoE (IEEE 802.3af) y el chasis debe cumplir con la normativa UL2043 para espacios plenum.
