dbx ZC8-EU - Controlador mural con selector de fuente de 4 posiciones y volumen (formato europeo 86×86 mm)

dbx ZC8-EU - Controlador mural con selector de fuente de 4 posiciones y volumen (formato europeo 86×86 mm)

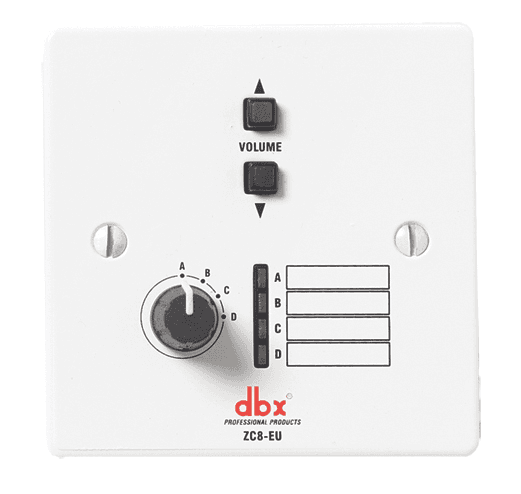

El dbx ZC8-EU es un controlador de zona montado en pared que combina dos funciones esenciales para sistemas dbx ZonePRO™ y DriveRack®: selección de fuente mediante un selector rotativo de 4 posiciones y control de volumen mediante botones subir/bajar. Se conecta al puerto ZC del procesador con cable CAT5/CAT5e y RJ-45 estándar, usando señal de CC analógica para el control (no transporta audio). El modelo EU encaja en cajas europeas de 86 × 86 mm, lo que facilita una integración limpia y profesional en instalaciones comerciales.

El ZC8-EU se direcciona por microinterruptores DIP, permitiendo usar varios paneles en el mismo sistema, ya sea cableados en serie o en paralelo (home-run) con el distribuidor ZC-BOB. Cumple con las distancias máximas recomendadas para tiradas largas y está verificado para funcionar con DriveRack 220i/260 y con ZonePRO 640/641/1260/1261 (incluidas variantes “m”).

Características principales

• Selector de fuente mediante conmutador rotativo de 4 posiciones (p. ej., hasta 4 reproductores o escenas).
• Volumen por botones UP/DOWN de respuesta inmediata.
• Conectividad sencilla: (2) puertos RJ-45 al bus ZC con CAT5/CAT5e (control en CC, sin audio).
• Direccionamiento por DIP para ID único de panel y convivencia con otros controladores ZC.
• Topologías y distancias:
  • Serie: 3 paneles ≤ 183 m; 6 paneles ≤ 91 m (longitud total de cable).
  • Paralelo (home-run) con ZC-BOB: hasta 305 m por ramal (máx. 6 paneles).
• Especificación de cable: CAT5/CAT5e 24 AWG, DCR < 28,6 Ω/305 m, camisa con clasificación VW-1 o superior.
• Compatibilidad: DriveRack 220i/260 y ZonePRO 640/641/1260/1261 (y “m”).
• Formato EU: placa 86 × 86 mm; profundidad empotrada aprox. 20,4 mm.

Beneficios del producto

• Operación intuitiva: selección rápida de fuente y ajuste de volumen sin acceder al rack ni al software.
• Instalación económica: aprovecha infraestructura CAT5/RJ-45 estándar y cableado largo certificado.
• Escalabilidad: múltiples paneles con DIP y tiradas en home-run con ZC-BOB para cubrir varias salas.
• Integración limpia: formato europeo 86 mm que armoniza con mecanismos habituales en obra.

Casos de uso

• Restauración y retail: cambiar entre fuentes (BGM, DJ, micro) y ajustar volumen local por zona.
• Gimnasios y ocio: control de lista de reproducción/sintonizador y nivel en sala de actividades.
• Corporativo y educación: selección de entrada (PC, reproductor, micrófono) y nivel en salas polivalentes.

Preguntas frecuentes

• ¿Cuántas fuentes puedo seleccionar? Hasta 4 posiciones en el selector rotativo.
• ¿El cable CAT5 lleva audio? No. El bus ZC solo transporta control en CC.
• ¿Puedo instalar varios ZC8-EU en la misma zona? Sí. Asigna ID únicos con los DIP y respeta las distancias máximas.
• ¿Con qué procesadores es compatible? Con DriveRack 220i/260 y ZonePRO 640/641/1260/1261 (incluidas versiones “m”).

Descripción para proyectos

Controlador mural dbx ZC8-EU; funciones: selector rotativo de 4 posiciones para fuente/escena y volumen UP/DOWN; conectividad: (2) RJ-45 al bus ZC por CAT5/CAT5e (señal de CC); direccionamiento por microinterruptores DIP; cable recomendado 24 AWG, DCR < 28,6 Ω/305 m, camisa VW-1 o superior; distancias máximas: serie 3 ZC ≤ 183 m, 6 ZC ≤ 91 m; paralelo (ZC-BOB) ≤ 305 m por ramal (máx. 6 ZC); compatibilidad: DriveRack 220i/260, ZonePRO 640/641/1260/1261 (y “m”); formato EU 86 × 86 mm, profundidad empotrada aprox. 20,4 mm; peso de envío aprox. 0,32 kg.
