dbx ZC7-EU - Controlador de zona de pared con “push-to-talk” para asignación de paginación (page steering)

Agotado
SKU: ZC7-EU EAN13: 691991400780
Precio estándar 122,16 € inc. IVA

Si tienes alguna duda acerca de este producto, podemos atenderte rellenando el formulario de contacto

dbx ZC7-EU - Controlador de zona de pared con “push-to-talk” para asignación de paginación (page steering)

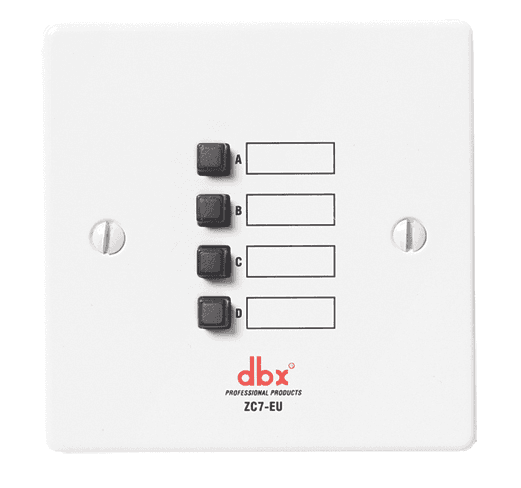

El dbx ZC7-EU es un controlador mural en formato europeo diseñado para gestionar la asignación de paginación (page steering) en sistemas de la serie ZonePRO. Incorpora cuatro pulsadores momentáneos que permiten dirigir avisos de voz a zonas específicas de forma inmediata y segura (“push-to-talk”). Su instalación es sencilla gracias a (2) puertos RJ-45 y cableado estándar CAT5/CAT5e, utilizando señal de control por voltaje CC analógico (no transporta audio), lo que reduce interferencias y facilita tiradas largas en proyectos comerciales.

El ZC7-EU se integra nativamente con los procesadores ZonePRO 640/641 y ZonePRO 1260/1261, y se direcciona mediante microinterruptores DIP para uso individual, en serie o en paralelo (con ZC-BOB). En aplicaciones con varias salas, retail, hostelería o entornos corporativos, permite que el personal dirija anuncios a hasta cuatro zonas o grupos con un manejo muy intuitivo desde la pared.

Características principales

  • Control de paginación con “push-to-talk” mediante 4 pulsadores momentáneos (A, B, C, D) y 5 estados operativos (A/B/C/D pulsado y “ninguno”).
  • Compatibilidad: diseñado para procesadores dbx ZonePRO 640/641 y 1260/1261.
  • Conectividad rápida: (2) puertos RJ-45 para entrada/salida y encadenado; cableado CAT5/CAT5e directo al procesador.
  • Direccionamiento por DIP: identificación única de cada panel para agrupar, encadenar o distribuir varios controladores.
  • Topologías de cableado: serie o paralelo con ZC-BOB (home-run).
  • Alcances de instalación con CAT5/CAT5e:
    • Serie: hasta 183 m con 3 controladores; 91 m con 6 controladores.
    • Paralelo (home-run, con ZC-BOB): hasta 305 m por ramal.
  • Formato europeo (EU): placa frontal de 86 × 86 mm, separación de tornillos de 60 mm, perfil de empotramiento aprox. 20 mm.
  • Seguridad y normativa: instalación con cableado con rating VW-1 o superior; certificaciones UL 60065-07, IEC 60065, EN 55013.

Beneficios del producto

  • Comunicación dirigida y clara: asigne con un toque la zona de paginación y mantenga pulsado para hablar, evitando errores y entradas accidentales.
  • Instalación rentable: usa cable CAT5/CAT5e económico con RJ-45; no requiere electrónica compleja en pared.
  • Mayor robustez: al transmitir solo control (no audio), se reducen ruidos e incidencias y se centraliza el audio en el rack.
  • Escalabilidad: posibilidad de añadir varios ZC por zona o varias zonas por ZC, con direccionamiento DIP y distribución con ZC-BOB.
  • Integración estética: formato EU 86 × 86 mm apto para cajas y marcos europeos estándar.

Casos de uso

  • Retail y centros comerciales: dirigir anuncios a pasillos o secciones concretas desde puntos de acceso.
  • Hostelería y ocio: enviar avisos a sala principal, terraza, lobby o salas privadas de forma selectiva.
  • Educación y corporativo: mensajes a aulas, pasillos o salas de reuniones sin interrumpir el resto de espacios.

Preguntas frecuentes

  • ¿Cuántas zonas puedo manejar desde el panel? Hasta 4 zonas o grupos con los botones A, B, C y D.
  • ¿Transporta audio por el cable CAT5? No. Solo envía control en CC; el audio se gestiona en el procesador/rack.
  • ¿Puedo encadenar varios ZC7-EU? Sí. En serie (con las distancias máximas indicadas) o en paralelo usando ZC-BOB.
  • ¿Con qué equipos es compatible? Con dbx ZonePRO 640/641 y 1260/1261.

Descripción para proyectos

Controlador mural EU dbx ZC7-EU para ZonePRO 640/641 y 1260/1261; interfaz de paginación “push-to-talk” con 4 pulsadores momentáneos (A-D); (2) conectores RJ-45; cable CAT5/CAT5e, DCR nominal < 28,6 Ω por 305 m (1000 ft), cable con rating VW-1 o superior; direccionamiento por microinterruptores DIP; cableado en serie o paralelo con ZC-BOB; longitudes máx.: serie 183 m (3 ZC) / 91 m (6 ZC), paralelo 305 m por ramal; placa EU 86 × 86 mm, distancia entre tornillos 60 mm.

  • Marca: dbx
  • Modelo: ZC7-EU (también referido como ZC-7 EU)
  • Tipo: Controlador de zona de pared (EU) para paginación
  • Función: Asignación de paginación (page steering) con “push-to-talk”
  • Elementos de control: 4 pulsadores momentáneos (A, B, C, D); 5 estados (A/B/C/D y ninguno)
  • Compatibilidad: ZonePRO 640/641 y 1260/1261
  • Conectores: (2) RJ-45 (entrada/salida para encadenado)
  • Cableado: CAT5/CAT5e, 4 pares trenzados, 24 AWG
  • Especificación de cable: DCR nominal < 28,6 Ω por 305 m; clasificación VW-1 o superior (CMP/CMR/CMG/CM/CMX)
  • Topologías: Serie o paralelo mediante ZC-BOB
  • Longitud máx. en serie: 183 m con 3 controladores; 91 m con 6 controladores
  • Longitud máx. en paralelo (home-run): 305 m por ramal (con ZC-BOB); admite 1 controlador hasta 305 m directo al procesador
  • Tecnología de control: Voltaje CC analógico (no transporta audio)
  • Formato EU (placa frontal): 86 × 86 mm; distancia entre tornillos 60 mm; profundidad aprox. 20 mm
  • Direccionamiento: Microinterruptores DIP (IDs asociados a entradas ZC del procesador)
  • Certificaciones: UL 60065-07, IEC 60065, EN 55013
  • Peso de envío aprox.: 0,32 kg
  • Accesorios relacionados: ZC-BOB (distribución en paralelo)
