dbx ZC-FIRE - Interfaz mural de seguridad contra incendios para ZonePRO (mute o escena)

dbx ZC-FIRE - Interfaz mural de seguridad contra incendios para ZonePRO (mute o escena)

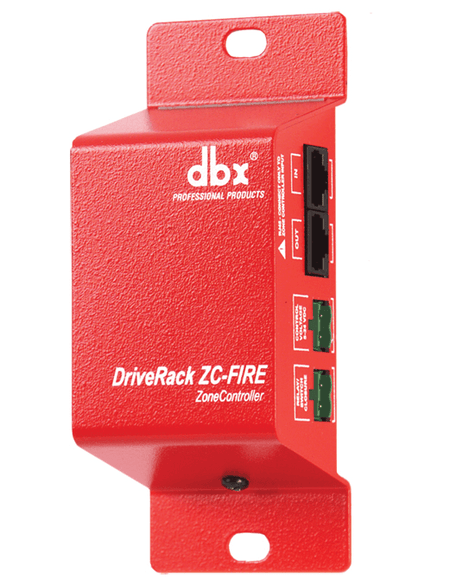

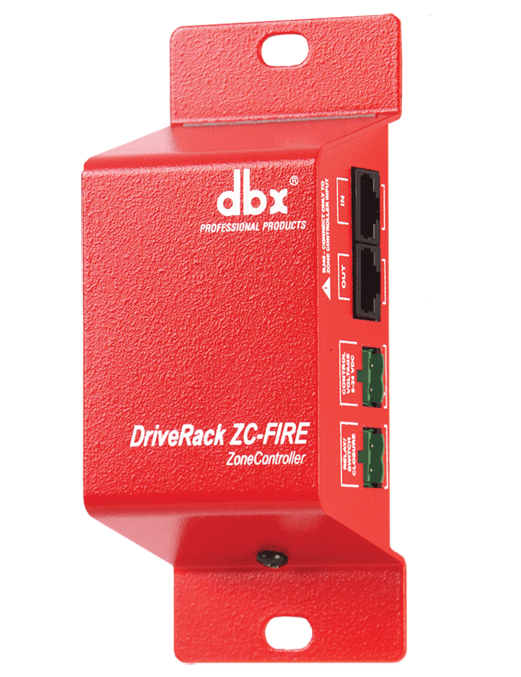

El dbx ZC-FIRE es una interfaz mural dedicada para integrar un sistema de seguridad contra incendios con procesadores dbx ZonePRO™. Cuando la alarma se activa, el ZC-FIRE puede silenciar todo el sistema o recuperar una escena “Fire” preprogramada en el DSP, garantizando una respuesta controlada y conforme a los protocolos del recinto. La activación puede realizarse mediante cierre de relé (NA/NC) o por tensión de control de 5–24 V CC procedente del sistema de incendios. El panel se conecta al puerto ZC del procesador por CAT5/CAT5e con RJ-45 y se direcciona con microinterruptores DIP, lo que facilita instalaciones limpias y escalables.

El ZC-FIRE forma parte de la Serie ZC de controladores de zona, compatibles con múltiples unidades ZonePRO y algunos DriveRack. Permite cableado en serie o en paralelo (con ZC-BOB) manteniendo tiradas largas y topologías ordenadas. Es una solución robusta y económica para implantar mute de emergencia o escenarios de evacuación desde la señal del sistema de incendios, sin exponer el rack ni depender de software durante una incidencia.

Características principales

• Dos modos de actuación al disparo: Silenciamiento total del sistema o recuperación de escena (preset “Fire”) en el procesador.
• Dos tipos de disparo admitidos desde el sistema de incendios: cierre de relé (NA/NC) o tensión de control 5–24 V CC (usar solo uno a la vez).
• Conectividad: (2) RJ-45 para bus ZC y (2) Euroblock 2 pines para relé y/o entrada de tensión.
• Direccionamiento por DIP y bus ZC por cable CAT5/CAT5e (control en CC; no transporta audio).
• Cableado flexible:
  • Serie: hasta 183 m con 3 controladores; hasta 91 m con 6 controladores.
  • Paralelo (home-run) con ZC-BOB: hasta 305 m por ramal (máx. 6 controladores).
  • Cable: CAT5/CAT5e 24 AWG, DCR < 28,6 Ω por 305 m, camisa con clasificación VW-1 o superior.
• Compatibilidad: procesadores ZonePRO 640/641/1260/1261 y variantes m; también con DriveRack 220i/260/4800/4820.
• Requisito de integración recomendado en ZonePRO: asignación ID #2 y conexión al conector ZC superior del procesador para control de incendio.
• Formato de pared (EU/US) con dimensiones compactas para montaje limpio en instalaciones comerciales.

Beneficios del producto

• Respuesta inmediata y controlada: ejecuta mute total o conmutación a una escena de emergencia definida por el integrador.
• Integración sencilla: dos opciones de disparo (relé o 5–24 V CC) compatibles con la mayoría de centrales PCI.
• Instalación rentable: usa infraestructura CAT5 y RJ-45 estándar; direccionamiento por DIP para convivir con otros ZC.
• Topologías escalables: cableado en serie o paralelo (con ZC-BOB) para cubrir múltiples zonas o racks.

Casos de uso

• Centros comerciales y retail: silenciar BGM y activar mensajes de evacuación desde la escena “Fire”.
• Hostelería y ocio: coordinación automática entre alarma PCI y audio de áreas comunes.
• Educación y corporativo: transición de modo diario a preset de emergencia con prioridad de avisos.

Preguntas frecuentes

• ¿Puedo cablear simultáneamente relé y tensión 5–24 V? No. Debe usarse solo una de las dos entradas de disparo a la vez.
• ¿Transporta audio? No. El bus ZC solo envía control en CC entre el panel y el procesador.
• ¿Cómo direcciono el ZC-FIRE? Mediante microinterruptores DIP. En ZonePRO se recomienda fijarlo como ID #2 y conectarlo al puerto ZC superior para funciones PCI.
• ¿Qué distancia máxima admite el bus ZC? Hasta 305 m con cableado en paralelo (home-run) usando ZC-BOB, o hasta 183 m en serie con 3 controladores.

Descripción para proyectos

Interfaz mural dbx ZC-FIRE para integración con sistemas PCI; modos: mute global o recuperación de escena “Fire”; disparo por cierre de relé (NA/NC) o tensión 5–24 V CC (usar solo uno); conectores: (2) RJ-45 bus ZC y (2) Euroblock 2 pines; direccionamiento por DIP; cableado CAT5/CAT5e 24 AWG (DCR < 28,6 Ω/305 m, camisa VW-1 o superior); cableado en serie o paralelo (con ZC-BOB); compatibilidad: ZonePRO 640/641/1260/1261 (y “m”), DriveRack 220i/260/4800/4820; dimensiones aprox. 120,7 × 53,34 × 40,89 mm; peso de envío aprox. 0,32 kg.
