dbx DI4 - Caja DI activa de 4 canales con mezclador de línea estéreo y salida de auriculares

dbx DI4 - Caja DI activa de 4 canales con mezclador de línea estéreo y salida de auriculares

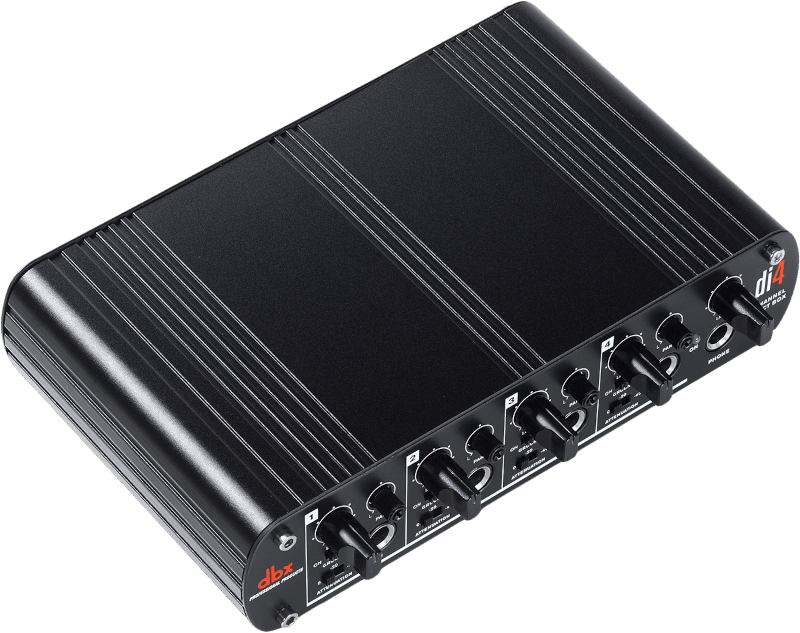

La dbx DI4 es una caja directa activa de 4 canales que, además, funciona como mezclador de línea estéreo en formato media anchura de rack (1U de alto). Convierte señales no balanceadas de instrumentos y fuentes de línea (keyboards, samplers, módulos, guitarras/bajos con pastilla, reproductores) en salidas XLR balanceadas para mesa, PA o interfaz, mientras te permite crear tu propia mezcla estéreo para monitores a través de sus salidas RCA y auriculares. Cada canal incorpora atenuación seleccionable, elevación de tierra y controles independientes de nivel y panorama para el bus de mezcla, logrando una solución compacta que sustituye a cuatro DI individuales y a un pequeño mezclador de líneas.

Características principales

• 4 cajas DI independientes en un solo chasis (media anchura de 19”, 1U).
• Conversión a balanceado por XLR por canal, más salida estéreo RCA del mezclador interno.
• Controles por canal: nivel y pan hacia el bus de mezcla; atenuación conmutada 0/−20/−40 dB; ground lift individual.
• Salida de auriculares con control maestro para monitorización directa.
• Prestaciones de audio: respuesta 20 Hz–20 kHz (0 a −2 dB), THD+N 0,0008 % @ +4 dBu/1 kHz, diafonía < −90 dB.
• Entradas en jack TS 6,35 mm (alta impedancia 320 kΩ, pico de entrada +15 dBu).
• Salidas: XLR balanceadas (máx. +15 dBu), RCA (máx. +16 dBu), auriculares 1/4”.
• Alimentación mediante adaptador externo 9 VDC (incluye referencias regionales); consumo típico 0,775 W.
• Dimensiones y peso: 44,5 × 216 × 203 mm (Al × An × Pr aprox. a partir de 1,75” × 8,5” × 8”), 1,75 kg.

Beneficios del producto

• Menos equipo, más control: 4 DI + mezclador estéreo en una unidad compacta para escenario o estudio.
• Preparada para señales exigentes: pads de −20/−40 dB y ground lift por canal para domar niveles altos y zumbidos.
• Operativa rápida: ajusta nivel/pan por canal y escucha tu mezcla en auriculares sin depender de FOH.
• Calidad dbx: ruido bajísimo y diafonía muy reducida para conservar el carácter de tus instrumentos.

Conexiones y controles

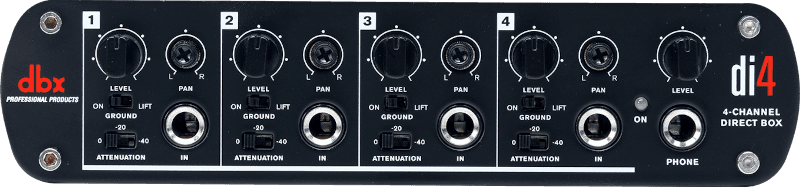

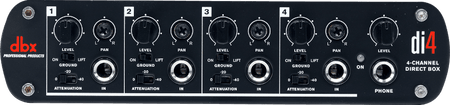

• Frontal: entradas TS 1/4" (4), pads 0/−20/−40 dB (4), ground lift (4), potenciómetros de nivel (4) y pan (4), phones 1/4" con volumen maestro y LED de encendido.

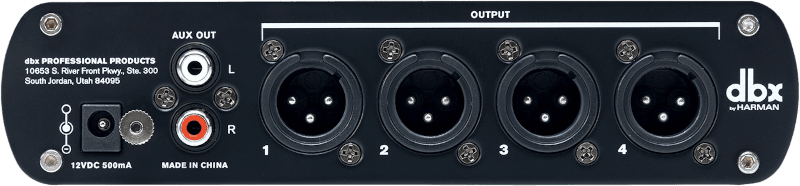

• Posterior: 4 XLR balanceadas (salidas DI), 2 RCA (salida estéreo del mezclador), entrada de alimentación 9 VDC.

Casos de uso

• Teclistas: conecta varios teclados/módulos a la DI4 y entrega 4 XLR al escenario; crea tu propia mezcla en RCA/auriculares.
• Bajo/guitarra + pistas: una DI dedicada para cada fuente y mezcla personal para monitores in-ear.
• Instalación AV: adaptación limpia de fuentes de consumo a entradas balanceadas de mesas/routers.

Preguntas frecuentes

• ¿Puede alimentarse por phantom? No; la DI4 se alimenta con adaptador externo 9 VDC.
• ¿El pad tiene posición “off”? Sí; además de −20/−40 dB, la posición sin atenuación equivale a 0 dB.
• ¿El bus de mezcla afecta a las salidas XLR? No; cada XLR entrega la señal DI de su canal. La mezcla estéreo sale por RCA y auriculares.

Descripción para proyectos

Caja DI activa dbx DI4; 4 canales independientes; entradas TS 1/4" no balanceadas (320 kΩ, pico +15 dBu); salidas XLR balanceadas (pin 2 caliente, máx. +15 dBu, Zout 600 Ω); mezclador de línea estéreo con salidas RCA (máx. +16 dBu); salida de auriculares 1/4" con control maestro; controles por canal: nivel, pan, pad 0/−20/−40 dB, ground lift; prestaciones: respuesta 20 Hz–20 kHz (0 a −2 dB), THD+N 0,0008 % @ +4 dBu/1 kHz, diafonía < −90 dB, DR 129,5 dB(A); alimentación 9 VDC (adaptador externo PS0913DC-04), consumo 0,775 W; formato media anchura 19" (1U), dimensiones aprox. 44,5 × 216 × 203 mm (Al × An × Pr), peso 1,75 kg.
