dbx dB10 - Caja directa pasiva con transformador mu-metal y filtro High-Cut

dbx dB10 - Caja directa pasiva con transformador mu-metal y filtro High-Cut

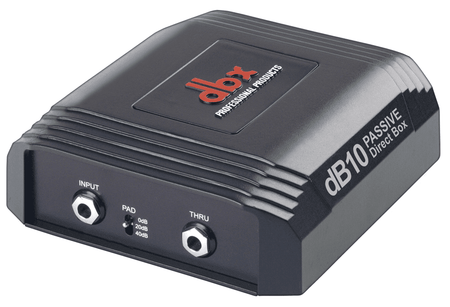

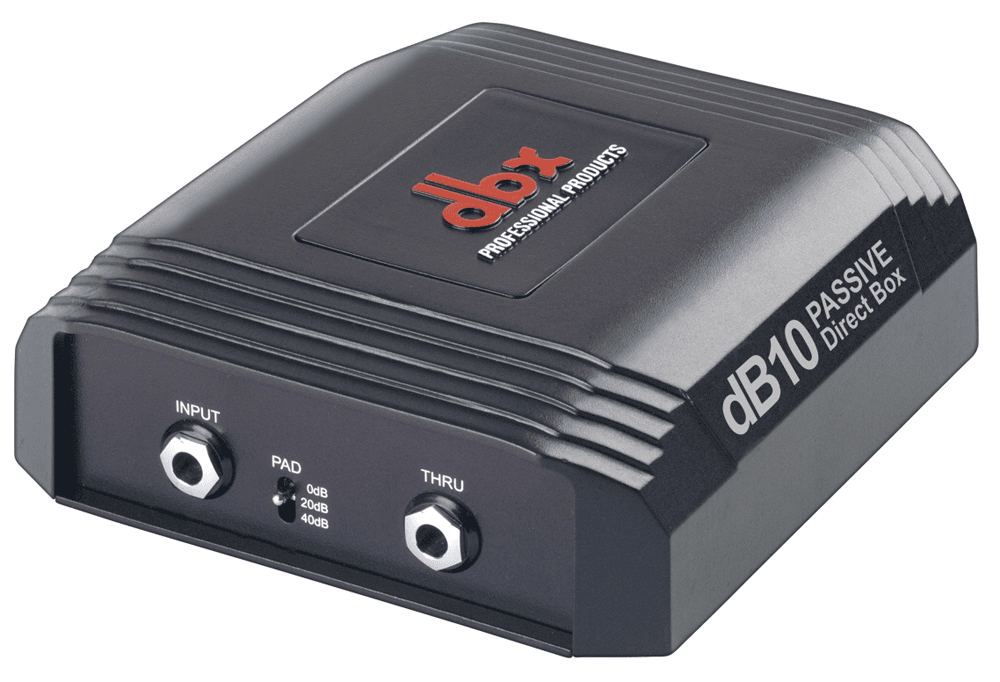

La dbx dB10 es una caja directa pasiva diseñada para conservar la integridad de la señal al convertir una salida Hi-Z no balanceada (guitarra, bajo, teclados, reproductores, etc.) en una salida XLR Lo-Z balanceada lista para tiradas largas y preamplificadores de micro. Su transformador dbx personalizado con blindaje de mu-metal proporciona aislamiento galvánico y bajo ruido, mientras que el conector XLR Neutrik chapado en oro y los conmutadores metálicos de alta calidad aseguran fiabilidad de uso intensivo. La dB10 incorpora pad conmutable 0/20/40 dB para aceptar desde nivel de instrumento y línea hasta salida de altavoz, además de inversión de polaridad, elevación de tierra y un filtro paso-bajo (High-Cut) a 6 kHz que emula el comportamiento de una pantalla cuando tomas la señal desde la etapa de potencia.

Más allá de la robustez (chasis apilable con base de goma), la dbx dB10 ofrece rendimiento audio de referencia: ancho de banda 20 Hz–20 kHz ±0,1 dB (típ.), pérdida de inserción 21 dB (típ.), THD+N ≤0,003 % a 50 Hz y un ruido de fondo de −120 dBu. Todo ello en un diseño 100 % pasivo, sin necesidad de alimentación.

Características principales

• Caja directa pasiva con transformador dbx blindado en mu-metal para aislamiento y bajo ruido.
• Entrada Hi-Z 1/4" y salida paralela THRU 1/4" para alimentar simultáneamente tu ampli.
• Salida XLR Lo-Z balanceada (Neutrik chapado en oro) apta para preamplificadores de micro.
• Pad 0/20/40 dB: admite señales de instrumento, línea y altavoz (con carga adecuada).
• Filtro High-Cut 6 kHz (activo cuando el pad está en −40 dB) para suavizar la dureza de tomas desde etapa.
• Invert (polarity) para ajustar la relación de fase entre señal directa y micro del ampli.
• Ground Lift para romper bucles de masa y eliminar zumbidos.
• Chasis apilable con base de goma, conmutadores cromados y conectividad de alta calidad.

Beneficios del producto

• Sonido fiel y silencioso: aislamiento por transformador, excelente rechazo de ruido y baja distorsión.
• Versatilidad real en un solo canal: de pedales y teclados a salidas de altavoz de amplificador (con el pad de −40 dB y filtro High-Cut).
• Integración profesional: XLR balanceado Lo-Z para tiradas largas sin pérdida; THRU para mantener el backline.
• Operativa rápida: tres pads, filtro, polarity e lift resuelven al vuelo fase, zumbidos y durezas.

Casos de uso

• Guitarra/bajo: entrada Hi-Z → XLR a mesa; usa THRU para seguir alimentando el ampli de escenario.
• Desde la salida de altavoz del ampli: coloca el pad en −40 dB y activa el High-Cut (6 kHz). Conecta siempre en paralelo a un altavoz o carga adecuada si tu etapa lo requiere.
• Teclados y reproductores: nivel de línea, conversión a balanceado para FOH/monitorización sin ruidos.
• DJ y backline variado: normaliza impedancias y evita bucles de masa con Ground Lift.

Preguntas frecuentes

• ¿En qué se diferencia de la dB12 (activa)? La dB10 es pasiva (no requiere alimentación) y se basa en transformador; la dB12 añade electrónica activa y es idónea para fuentes de muy alta impedancia/pastillas pasivas delicadas si se busca máxima linealidad en entrada.
• ¿Puedo conectarla a la salida de altavoz? Sí, con el pad en −40 dB; activa el High-Cut si quieres una respuesta más similar a microfonear pantalla. Asegura que la etapa tenga su carga de altavoz o load box conforme al fabricante.
• ¿Para qué sirve la inversión de polaridad? Para alinear fase cuando combinas la DI con un micro del ampli o con otra toma directa.

Descripción para proyectos

Caja directa pasiva dbx dB10; entrada Hi-Z 1/4" no balanceada con THRU 1/4" en paralelo; salida XLR balanceada Lo-Z (Neutrik); pad conmutable 0/20/40 dB; filtro paso-bajo 6 kHz activo solo con pad −40 dB; invert (polarity) y ground lift; transformador dbx blindado en mu-metal; rendimiento (típ.): ancho de banda 20 Hz–20 kHz ±0,1 dB, respuesta −3 dB <10 Hz–80 kHz, fase +1° @ 20 Hz / −5° @ 20 kHz (carga 2 kΩ), pérdida de inserción 21 dB, THD+N 0,003 % (50 Hz), 0,002 % (1 kHz/10 kHz), ruido −120 dBu, rango dinámico 153 dB; niveles máx. de entrada: +20 dBu (0 dB), +40 dBu (−20 dB), +60 dBu (−40 dB); impedancia de entrada (típ.): 0 dB pad dependiente de carga (p.ej., 80 kΩ con 600 Ω en la salida), −20 dB 65 kΩ, −40 dB 70 kΩ; impedancia de salida ≈150 Ω (Lo-Z), nivel máx. salida 0 dBu; chasis apilable con base de goma; dimensiones 148 × 138 × 56 mm; peso 0,65 kg; pasiva (sin alimentación).
