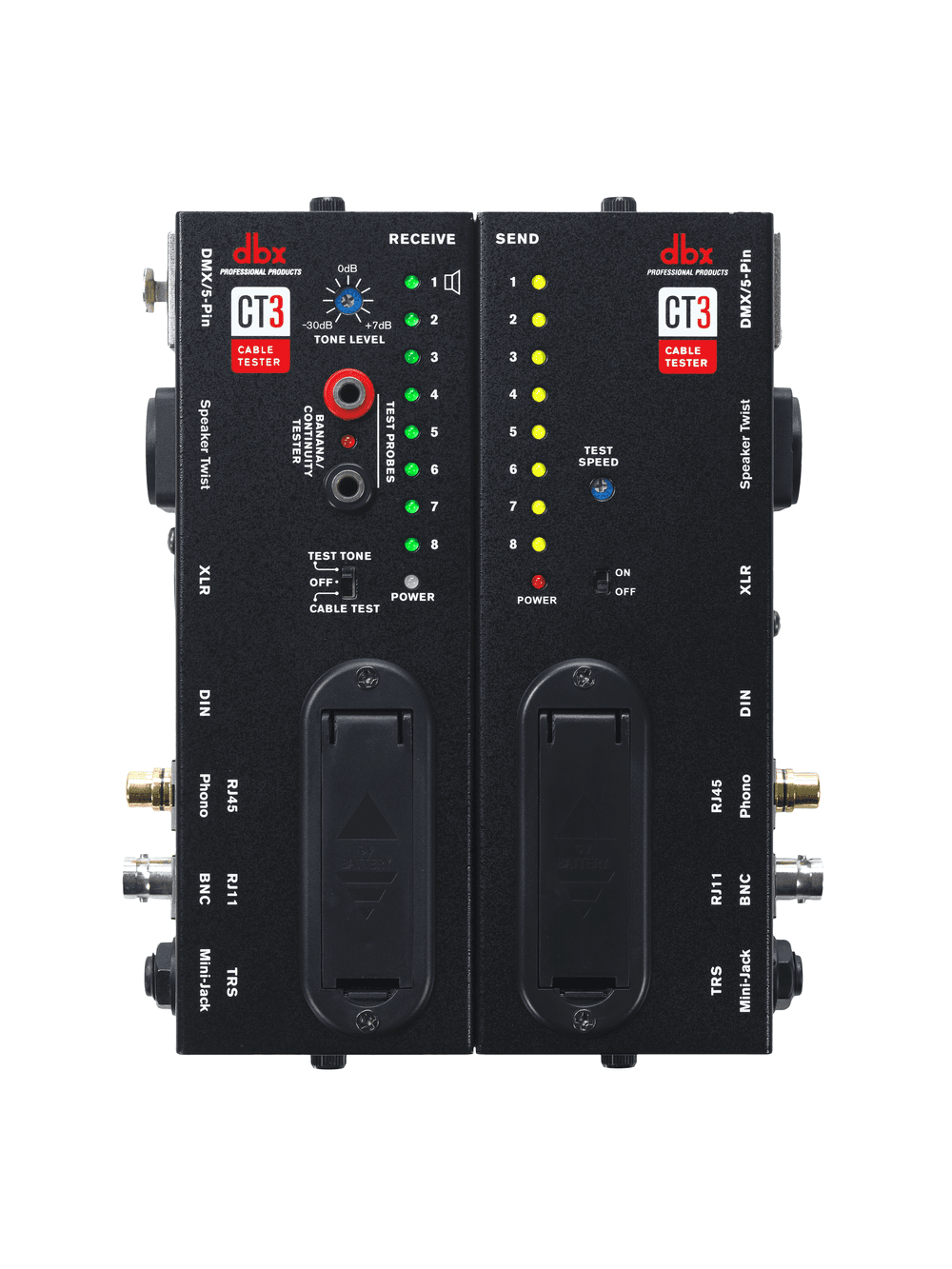

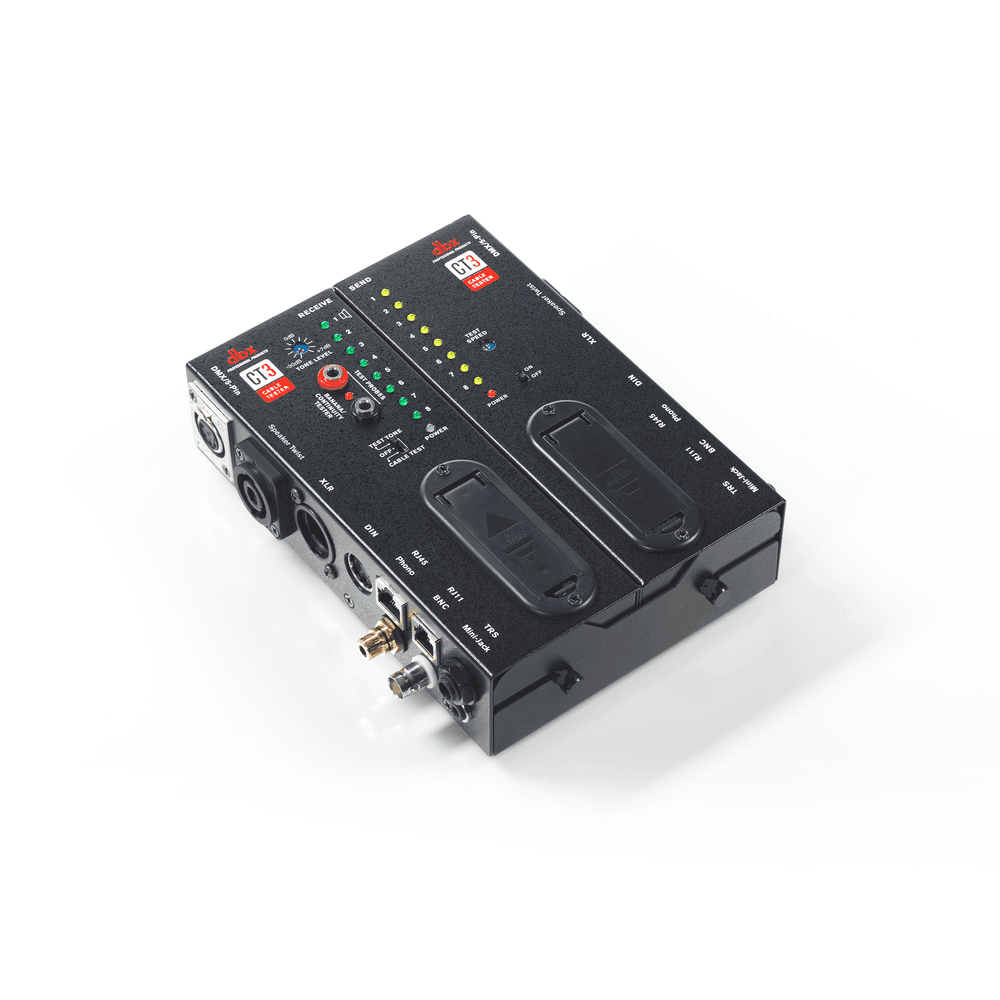

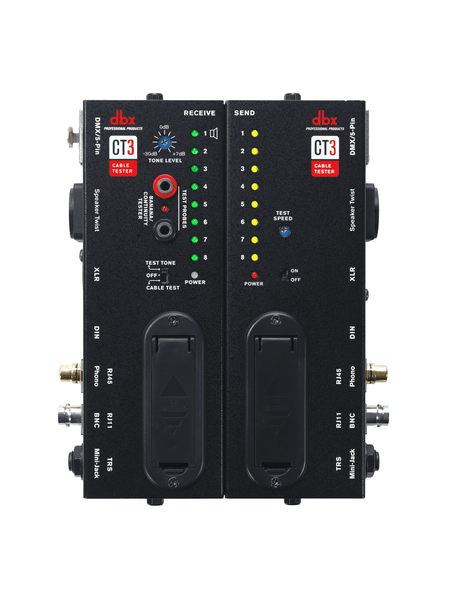

El dbx CT3 es un comprobador de cables avanzado (cable tester) diseñado para verificación rápida y fiable en directo, estudio e instalación. Integra dos módulos separables —Sender y Receiver— que permiten probar tiradas largas o preinstaladas sin acceso a ambos extremos. Acepta hasta 8 pines y cubre prácticamente todos los formatos de conexión habituales: RJ45 (8P8C), RJ11, DMX 5-pin, XLR (3 pines, macho/hembra), TRS/TS de 6,3 mm y 3,5 mm, MIDI 5-pin (DIN), RCA, BNC, Speaker Twist (4 polos) y bornes banana con zumbador. Incorpora además un generador de tono de 1 kHz con nivel ajustable para trazado de señal y pruebas funcionales.

La interfaz muestra secuencias de LED por pin para detectar continuidad, cruces, cortos y abiertos, con velocidad de test seleccionable. El tester de continuidad por bananas añade beeper e indicador LED, muy útil para comprobaciones rápidas sin cable armado. El CT3 funciona con dos pilas de 9 V (una por cada lado); para pruebas básicas solo es necesaria alimentación en el lado Sender, mientras que el Receiver requiere pila cuando se usa el zumbador por banana o el generador de tono. Su construcción ultrarresistente y tamaño compacto (89 × 140 × 37 mm) lo convierten en una herramienta esencial de mantenimiento y localización de fallos.

Características principales

• Chasis divisible en Sender/Receiver con tornillos de mano, ideal para cables instalados.
• Generador de tono de 1 kHz con control de nivel (útil para trazar señal, probar entradas de micro/línea, auriculares o líneas telefónicas).
• Hasta 8 pines y velocidad de prueba seleccionable para visualizar continuidad, cruces, cortos y abiertos por LED.
• Probador de continuidad por conectores banana con zumbador e indicador LED.
• Conectores soportados (2 por tipo, salvo indicación):

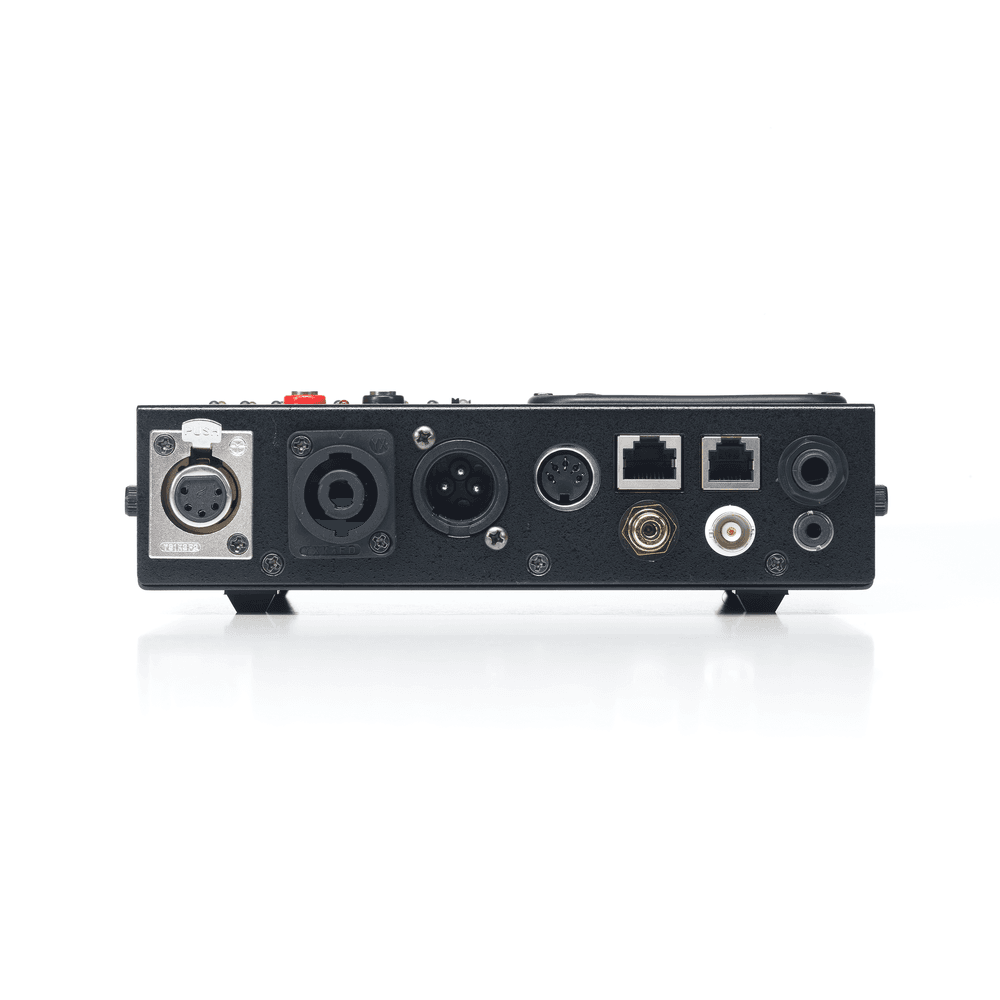

  RJ45 (8P8C), RJ11; DMX 5-pin; XLR 3 pines (1 macho + 1 hembra); TRS/TS 6,3 mm y 3,5 mm; MIDI 5-pin (DIN); RCA; BNC; Speaker Twist 4 polos; banana.
• Alimentación: 2 × 9 V (una por lado). Para pruebas básicas basta con la batería en Sender; el Receiver requiere batería si se usa banana o generador de tono.
• Dimensiones: 89 × 140 × 37 mm (An × L × Al). Diseño robusto para uso intensivo.

Beneficios del producto

• Diagnóstico rápido y claro: secuencia de LED por pin y zumbador de continuidad para detectar fallos al instante.
• Versatilidad real: prueba cables de audio, iluminación y datos (XLR, TRS/TS, DMX, MIDI, RJ45/RJ11, etc.) con un solo equipo.
• Ideal para instalación: el chasis separable permite verificar líneas ya empotradas o de gran longitud.
• Herramienta de verificación de sistema: el generador de tono facilita el trazado de señal sin equipamiento adicional.

Casos de uso

• Directo y gira: chequeo de multicores, latiguillos de escenario, cables DMX y de red antes del show.
• Estudio: resolución de ruidos y pérdidas de canal en patchbays, snakes y racks.
• Instalación AV: certificación básica de tiradas en pared (audio/DMX/red) y mantenimiento preventivo.

Preguntas frecuentes

• ¿Puedo probar un jack TS (mono) en las entradas TRS? Sí. Inserta el conector hasta el segundo “clic” para evitar puentear anillo y masa; verás los LED 1 y 3 en secuencia si está correcto.
• ¿Puedo usar el generador de tono para escuchar en un altavoz o auriculares? Sí; el tono de 1 kHz puede excitar directamente auriculares y, a bajo nivel, un altavoz para verificación.
• ¿Hay alguna precaución con phantom u otras tensiones? No conectes cables con phantom ni ninguna alimentación presente: podrías dañar el equipo.

Descripción para proyectos

Tester de cables dbx CT3; chasis separable Sender/Receiver; pruebas de hasta 8 pines con velocidad seleccionable; generador de tono 1 kHz con control de nivel; probador de continuidad por banana con zumbador/LED; conectores por tipo (2 unidades, salvo especificación): RJ45 (8P8C), RJ11, DMX 5-pin, XLR 3 pines (1M+1H), MIDI 5-pin (DIN), TRS/TS 6,3 mm y 3,5 mm, RCA, BNC, Speaker Twist 4 polos, banana; alimentación 2 × 9 V (una por lado); dimensiones 89 × 140 × 37 mm (An × L × Al).
