dbx 530 - Ecualizador paramétrico Serie 500 de 3 bandas con modo Infinite Notch

dbx 530 - Ecualizador paramétrico Serie 500 de 3 bandas con modo Infinite Notch

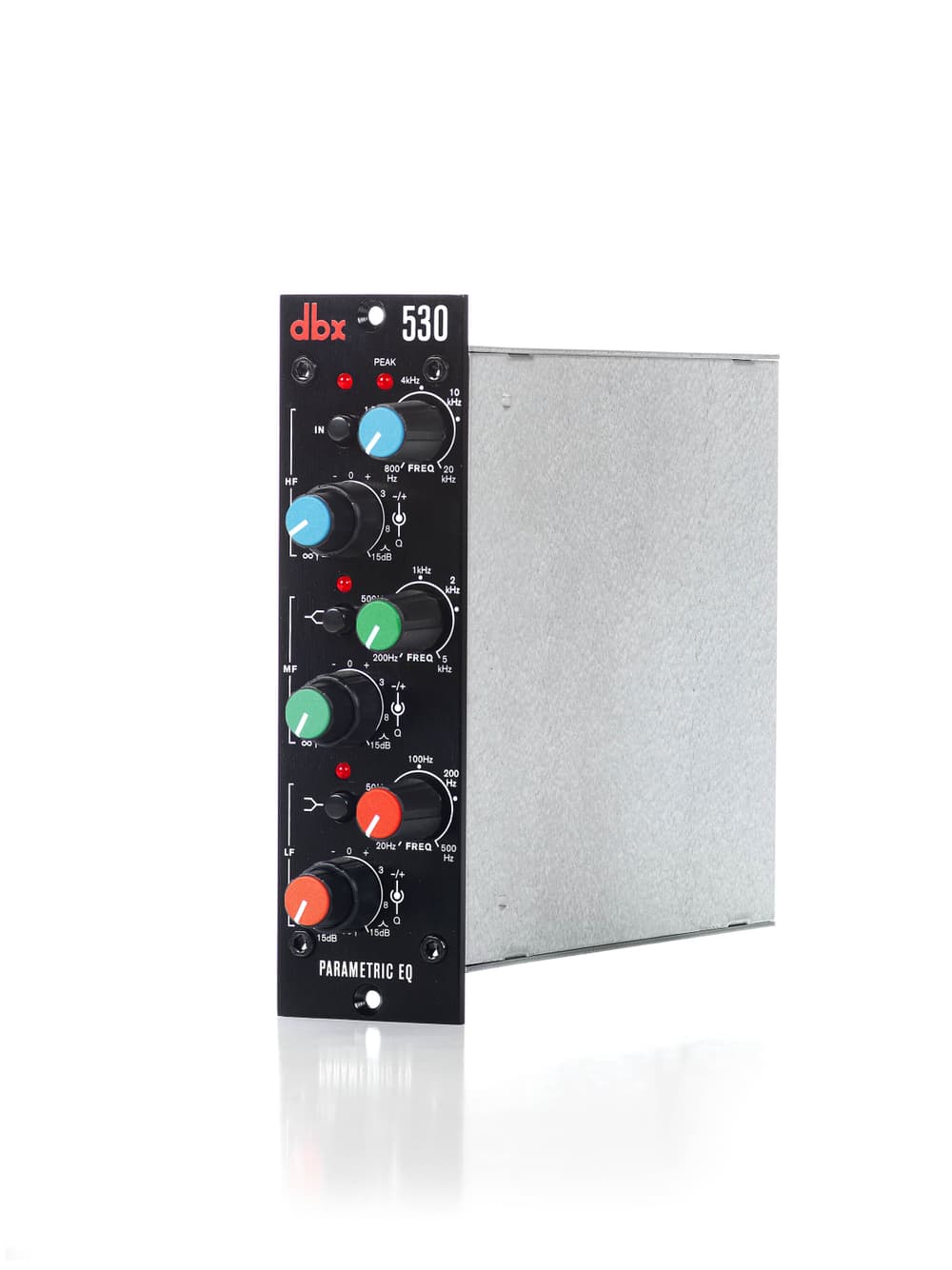

El dbx 530 es un ecualizador paramétrico de 3 bandas para formato Serie 500, basado en el circuito del clásico dbx 905. Ofrece control total de frecuencia, ganancia (±15 dB) y ancho de banda (Q) en cada banda, con posibilidad de conmutar las bandas LF y HF entre pico y estantería (shelving de 6 dB/oct). Su distintivo modo Infinite Notch permite convertir cualquier banda en un filtro de muesca extremadamente estrecho para eliminar realimentaciones o resonancias molestas. Incorpora bypass hardwire con botón IN y LED de pico para supervisar el headroom en tiempo real.

Con un rendimiento de rango dinámico 112 dB, THD+N < 0,006 % (20 Hz–20 kHz, 0 dBu) y respuesta 20 Hz–20 kHz (+0/−1 dB), el 530 se integra sin esfuerzo en cadenas de grabación, mezcla o directo. Entradas y salidas son electrónicamente balanceadas con niveles máximos de +22 dBu, y el módulo ocupa 1 ranura del chasis 500 estándar.

Características principales

• 3 bandas totalmente paramétricas con control de frecuencia, ganancia (±15 dB) y Q.
• Conmutación pico/estantería en LF y HF (slope de 6 dB/oct en modo shelf); banda MF en modo pico.
• Infinite Notch independiente por banda (atenuación típica > 40 dB) para eliminar feedbacks o resonancias.
• Rangos de frecuencia solapados: LF 20 Hz–500 Hz, MF 200 Hz–5 kHz, HF 800 Hz–20 kHz.
• Rango de Q (modo pico) aprox. 0,9–5 en cada banda para curvas anchas o muy selectivas.
• Bypass hardwire (botón IN) y LED de pico en el frontal.
• Audio pro: respuesta 20 Hz–20 kHz +0/−1 dB (<10 Hz–30 kHz +0/−3 dB), ruido −90 dBu, THD+N < 0,006 %, DR 112 dB.
• E/S balanceadas electrónicamente: máx. +22 dBu, CMRR > 40 dB (típ. > 55 dB @ 1 kHz).
• Formato Serie 500: 1 slot; alimentación del chasis ±16 V, consumo 85 mA/raíl (2,72 W).

Beneficios del producto

• Esculpido preciso del timbre gracias a control completo de frecuencia, Q y ±15 dB de ganancia por banda.
• Versatilidad práctica: estanterías en LF/HF para ajustes globales y peaking para correcciones quirúrgicas.
• Solución de problemas rápida con Infinite Notch para suprimir zumbidos, feedbacks o resonancias estrechas.
• Integración transparente en cadenas analógicas y DAW reamping, con bypass físico para comparar al instante.

Casos de uso

• Grabación: dar color “de consola” a voces, bajos o baterías antes del convertidor.
• Mezcla: realce suave con shelves en LF/HF o recortes selectivos con Q estrecha en medios problemáticos.
• Directo: muescas rápidas para domar feedback en voces o instrumentos sin sacrificar tono global.

Preguntas frecuentes

• ¿Cómo activo el modo Infinite Notch? Gira el control de ganancia de la banda totalmente CCW hasta el “clic”.
• ¿El Q funciona en estantería? No. En modo shelf (LF/HF) el Q se desactiva y la pendiente es fija de 6 dB/oct.
• ¿Tiene filtro pasa-altos dedicado? No; usa la banda LF en peaking o shelf para gestionar el extremo grave.

Descripción para proyectos

dbx 530 ecualizador paramétrico de 3 bandas para Serie 500 (1 slot); bandas solapadas: LF 20–500 Hz, MF 200 Hz–5 kHz, HF 800 Hz–20 kHz; ganancia ±15 dB por banda; Q ajustable (modo pico) aprox. 0,9–5; LF/HF shelf con pendiente 6 dB/oct; Infinite Notch por banda (> 40 dB típ.); bypass hardwire y LED de pico; E/S electrónicamente balanceadas, máx. +22 dBu, CMRR > 40 dB (típ. > 55 dB a 1 kHz); rendimiento: 20 Hz–20 kHz +0/−1 dB (<10 Hz–30 kHz +0/−3 dB), ruido −90 dBu, THD+N < 0,006 %, DR 112 dB; alimentación desde chasis ±16 V, consumo 85 mA/raíl (2,72 W); dimensiones 13,34 × 3,81 × 15,24 cm; peso 0,59 kg.
