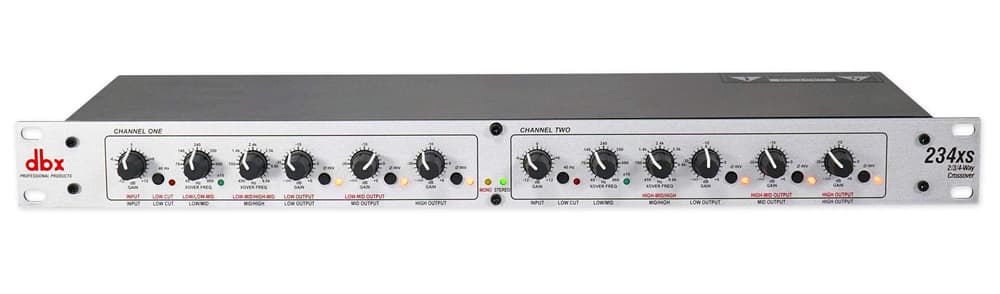

El dbx 234xs es un divisor de frecuencias (crossover) analógico para sistemas PA que necesiten biamplificación, triamplificación o 4 vías. Emplea filtros Linkwitz-Riley de 24 dB/octava para separar el espectro con precisión y enviar a cada etapa/altavoz únicamente la banda que puede reproducir con máxima eficiencia, reduciendo distorsión y mejorando la claridad. Ofrece modos conmutables estéreo 2 vías, estéreo 3 vías o mono 4 vías, salida de subgrave mono sumado (LF SUM), filtro pasa-altos (Low Cut) a 40 Hz y conmutador x10 para ampliar los rangos de cruce. Toda la conectividad es XLR (entradas y salidas), ideal para entornos profesionales.

Cada salida dispone de control de nivel independiente e inversión de fase con indicador, lo que facilita la alineación entre vías. Con un rango dinámico >106 dB, THD+N <0,004 % (a +4 dBu, 1 kHz) y respuesta <3 Hz–>90 kHz, el dbx 234xs es una solución robusta y silenciosa para giras, instalaciones fijas y estudios que precisan dividir con fiabilidad el sistema entre subs, graves, medios y agudos.

Características principales

• Modos: Estéreo 2 vías, estéreo 3 vías o mono 4 vías (conmutables; LEDs de estado stereo/mono).
• Filtros de cruce: Linkwitz-Riley 24 dB/oct (estándar profesional) para suma acústica plana.
• Rangos de frecuencia:
  Estéreo — Low/High: 45–960 Hz (o 450 Hz–9,6 kHz con x10); Low/Mid: 45–960 Hz (o ×10); Mid/High: 450 Hz–9,6 kHz.
  Mono 4 vías — Low/Low-Mid: 45–960 Hz (o ×10); Low-Mid/High-Mid: 450 Hz–9,6 kHz; High-Mid/High: 450 Hz–9,6 kHz.
• Low Cut 40 Hz (Butterworth 12 dB/oct) por canal para proteger el sistema y eliminar infra-grave.
• LF SUM (sub mono) conmutable.
• Inversión de fase en todas las salidas (LED por salida) y control de nivel independiente por banda.

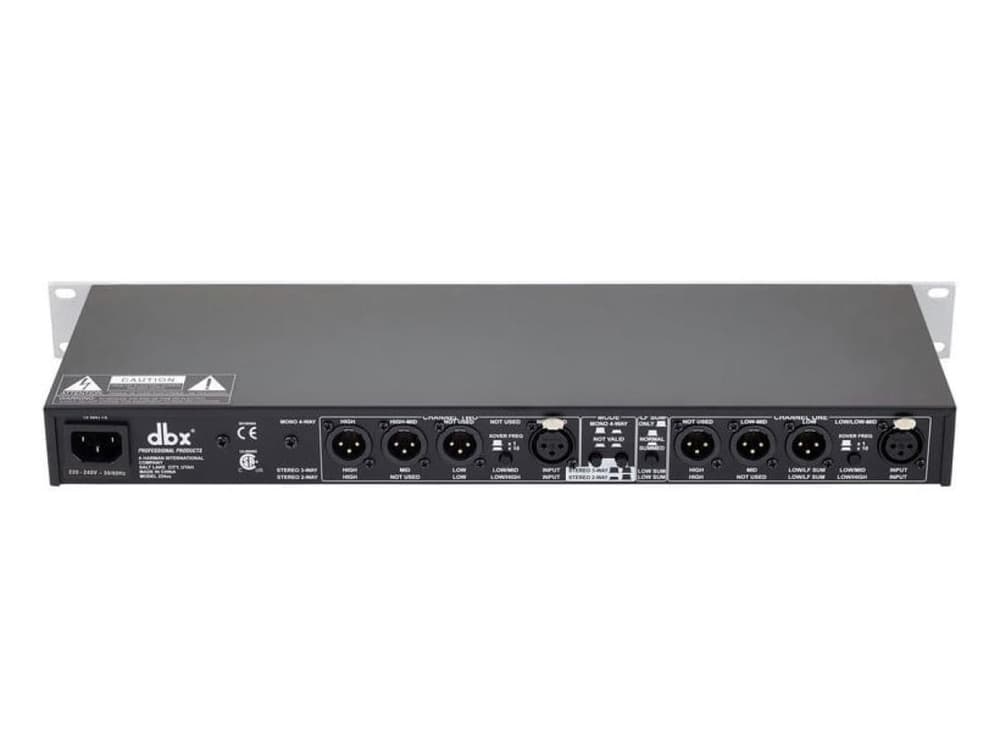

• Conectividad profesional: entradas y salidas XLR balanceadas electrónicamente.
• Conmutador x10 por canal para multiplicar por 10 el rango de ajuste de las frecuencias de cruce.
• Prestaciones: DR >106 dB, THD+N <0,004 % (@ +4 dBu, 1 kHz), <3 Hz–>90 kHz (+0/−3 dB), diafonía < −80 dB.
• Construcción 1U ligera y fiable para rack (Al × An × Pr: 44,5 × 482,6 × 175 mm; 1,8 kg).

Beneficios del producto

• Más presión útil y menos distorsión: cada etapa trabaja solo su banda; el sistema gana limpieza y headroom.
• Alineación sencilla: inversión de fase y nivel por vía para casar polaridades y sensibilidades de las etapas/cajas.
• Versatilidad real: bi-amp, tri-amp o 4 vías desde el mismo equipo, con sub mono y Low Cut integrados.
• Integración profesional: conectores XLR, rangos de cruce amplios (x10) y señal baja en ruido.

Casos de uso

• PA triamplificada (estéreo 3 vías) para tops de 3 vías + subs.
• Biamplificación de cajas de 2 vías pasadas a activo (estéreo 2 vías).
• Sistemas de 4 vías en mono para refuerzo sonoro de gran formato.

Preguntas frecuentes

• ¿En qué se diferencia del 234s? El 234xs usa conectores XLR en entradas/salidas; el 234s emplea jacks 1/4” TRS. Las funciones y filtros son equivalentes.
• ¿Puedo usar un subwoofer mono? Sí. Activa LF SUM para sumar los graves de ambos canales y alimentar un sub mono.
• ¿El 234xs es digital? No. Es analógico, con filtros Linkwitz-Riley de 24 dB/octava.
• ¿Para qué sirve el conmutador x10? Multiplica por 10 el rango de los potenciómetros de cruce, útil para puntos altos (p. ej., 2–6 kHz).

Descripción para proyectos

Crossover activo dbx 234xs; modos estéreo 2/3 vías o mono 4 vías; filtros Linkwitz-Riley 24 dB/oct; rangos de cruce: 45–960 Hz (Low) y 450 Hz–9,6 kHz (con x10); Low Cut 40 Hz (Butterworth 12 dB/oct) por canal; LF SUM (sub mono) conmutable; inversión de fase y nivel independiente en cada salida; entradas XLR (balanceadas >50 kΩ; máx. > +22 dBu); salidas XLR (balanceadas 60 Ω / no bal. 30 Ω; máx. > +20 dBu a ≥ 600 Ω); prestaciones: ancho de banda 20 Hz–20 kHz +0/−0,5 dB, respuesta <3 Hz–>90 kHz +0/−3 dB, DR >106 dB, THD+N <0,004 % (@ +4 dBu, 1 kHz), diafonía < −80 dB; alimentación 100/120/230 V~, 15 W; dimensiones 44,5 × 482,6 × 175 mm (Al × An × Pr); peso 1,8 kg (envío 2,6 kg).
