dbx 1215 - Ecualizador gráfico dual de 15 bandas (2/3 de octava) con filtro Low Cut 40 Hz y ±6/±15 dB

dbx 1215 - Ecualizador gráfico dual de 15 bandas (2/3 de octava) con filtro Low Cut 40 Hz y ±6/±15 dB

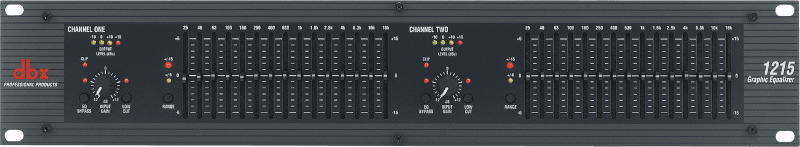

El dbx 1215 es un ecualizador gráfico profesional de doble canal con 15 bandas por canal (paso 2/3 de octava, centros ISO de 25 Hz a 16 kHz) creado para sonorización en directo, monitores, estudio e instalación. Ofrece rango conmutable de realce/atenuación ±6 dB/±15 dB, ganancia de entrada ±12 dB, filtro pasa-altos Low Cut a 40 Hz (Bessel, 18 dB/oct) y bypass conmutado desde el frontal. Los deslizadores de 45 mm con posición central 0 dB permiten “dibujar” la curva de forma precisa, mientras que los vúmetros de salida de 4 LED (−10/0/+10/+18 dBu) y los indicadores de estado agilizan la operación.

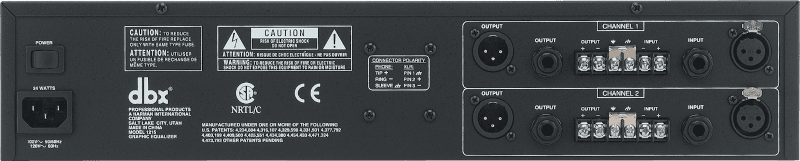

Para una integración fiable, el 1215 incorpora entradas balanceadas electrónicamente y salidas balanceadas por impedancia (servo) en XLR, TRS 6,35 mm y bornero (barrier strip), con filtro RF en E/S y opción de desacoplo de masa chasis/señal (jumper interno) para resolver bucles. La arquitectura incluye relay de bypass “hard-wire” al apagar (con retardo de encendido de 2 s), garantizando paso de señal aun sin alimentación. En prestaciones, entrega <10 Hz–>50 kHz (+0,5/−3 dB), THD+N < 0,005 %, rango dinámico 109/115 dB (±15/±6 dB) y diafonía < −80 dB de 20 Hz a 20 kHz, todo en un chasis de 2U.

Características principales

• Dual 15 bandas por canal (2/3 de octava, centros ISO 25 Hz–16 kHz).
• Rango conmutable de las bandas: ±6 dB o ±15 dB (LED de estado), y ganancia de entrada ±12 dB.
• Low Cut a 40 Hz (Bessel, 18 dB/oct) por canal para eliminar infra-graves y ruidos de manipulación.
• Bypass por canal y relay hard-wire al apagar (retardo de 2 s al encender) para máxima seguridad de señal.
• Medición: vúmetros de salida de 4 LED (−10/0/+10/+18 dBu), Clip, Low Cut y estado de rango ±6/±15 dB.
• Conectividad completa: XLR, TRS 6,35 mm y bornero en entradas y salidas.
• E/S profesionales: entradas electrónicamente balanceadas (40 kΩ bal./20 kΩ no bal.; máx. > +21 dBu) y salidas balanceadas por impedancia (servo) (200 Ω bal./100 Ω no bal.; máx. > +21 dBu a ≥ 2 kΩ; > +18 dBm a 600 Ω).
• Protecciones: entradas/salidas RF-filtradas y desacoplo de masa chasis/señal por jumper.
• Audio de alta fidelidad: <10 Hz–>50 kHz (+0,5/−3 dB), THD+N < 0,005 %, DR 109/115 dB (±15/±6 dB), S/R 90/97 dB.
• Construcción 2U para rack de 19" con transformador interno y apantallamiento magnético.

Beneficios del producto

• Corrección rápida y visual para PA, monitores o instalación gracias a sus 15 bandas/CH y faders de 45 mm.
• Control musical y predecible: el rango ±6/±15 dB permite desde retoque fino hasta corrección amplia.
• Integración profesional: múltiples formatos de conexión, amplia cabeza de salida y paso de señal garantizado al apagar.
• Ruido y distorsión muy bajos para mantener el carácter del sistema a cualquier nivel.

Casos de uso

• PA en directo: ecualización de sala, control de resonancias y mejora del margen antes del acople.
• Monitores de escenario: ajuste dedicado de cuñas o side-fills por canal.
• Instalación comercial: optimización tonal por zonas en auditorios, templos, gimnasios o retail.

Preguntas frecuentes

• ¿Es digital o analógico? El 1215 es un ecualizador analógico de dos canales con bandas fijas ISO.
• ¿Tiene filtro pasa-altos? Sí, 40 Hz Bessel 18 dB/oct con LED de estado.
• ¿Qué conectores incluye? Entradas y salidas en XLR, TRS 6,35 mm y bornero para instalación.

Descripción para proyectos

dbx 1215, ecualizador gráfico dual de 15 bandas/CH (2/3 de octava; centros ISO 25 Hz–16 kHz); rango ±6/±15 dB conmutable; ganancia de entrada ±12 dB; Low Cut 40 Hz (Bessel 18 dB/oct) por canal; bypass por canal y relay hard-wire al apagar (retardo de encendido 2 s); medición de salida (−10/0/+10/+18 dBu) y LEDs de estado (Clip, Low Cut, rango). Entradas: XLR hembra, TRS 6,35 mm y bornero, balanceadas electrónicamente, RF-filtradas, 40 kΩ bal. / 20 kΩ no bal., máx. > +21 dBu, CMRR > 40 dB (típ. > 55 dB a 1 kHz). Salidas: XLR macho, TRS 6,35 mm y bornero, balanceadas por impedancia (servo), RF-filtradas, 200 Ω bal. / 100 Ω no bal.; nivel máx. > +21 dBu (≥ 2 kΩ) o > +18 dBm (600 Ω). Rendimiento: banda útil 20 Hz–20 kHz +0,5/−1 dB, resp. <10 Hz–>50 kHz +0,5/−3 dB; THD+N < 0,005 % (@ +4 dBu/1 kHz); DR 109 dB (±15 dB) / 115 dB (±6 dB); S/R 90/97 dB; diafonía < −80 dB (20 Hz–20 kHz). Alimentación: 100/120/230 V~ 50/60 Hz; consumo 24 W. Formato rack 2U; dimensiones 8,9 × 48,3 × 20,1 cm (Al × An × Pr); peso aprox. 3,86 kg.
