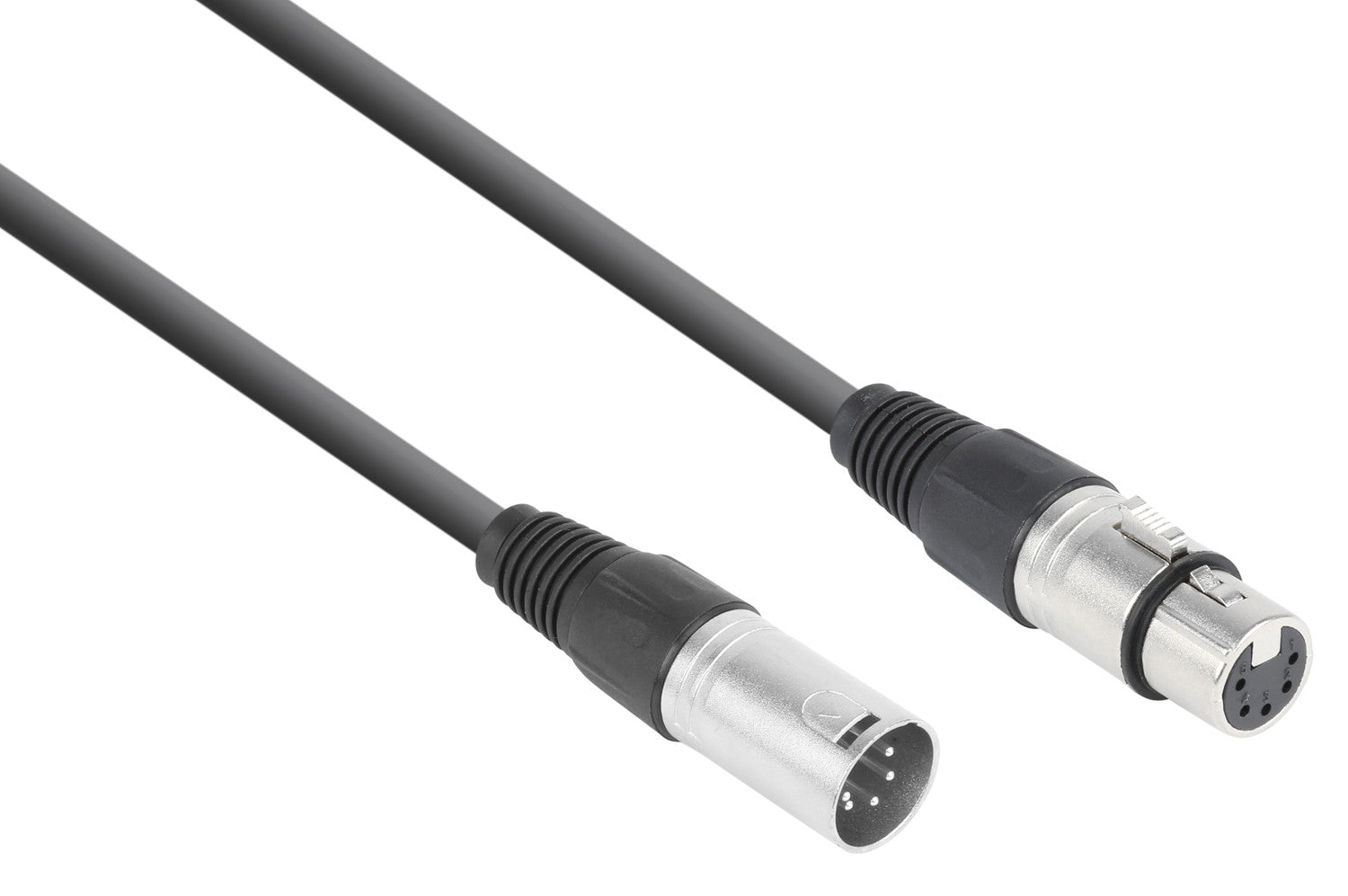

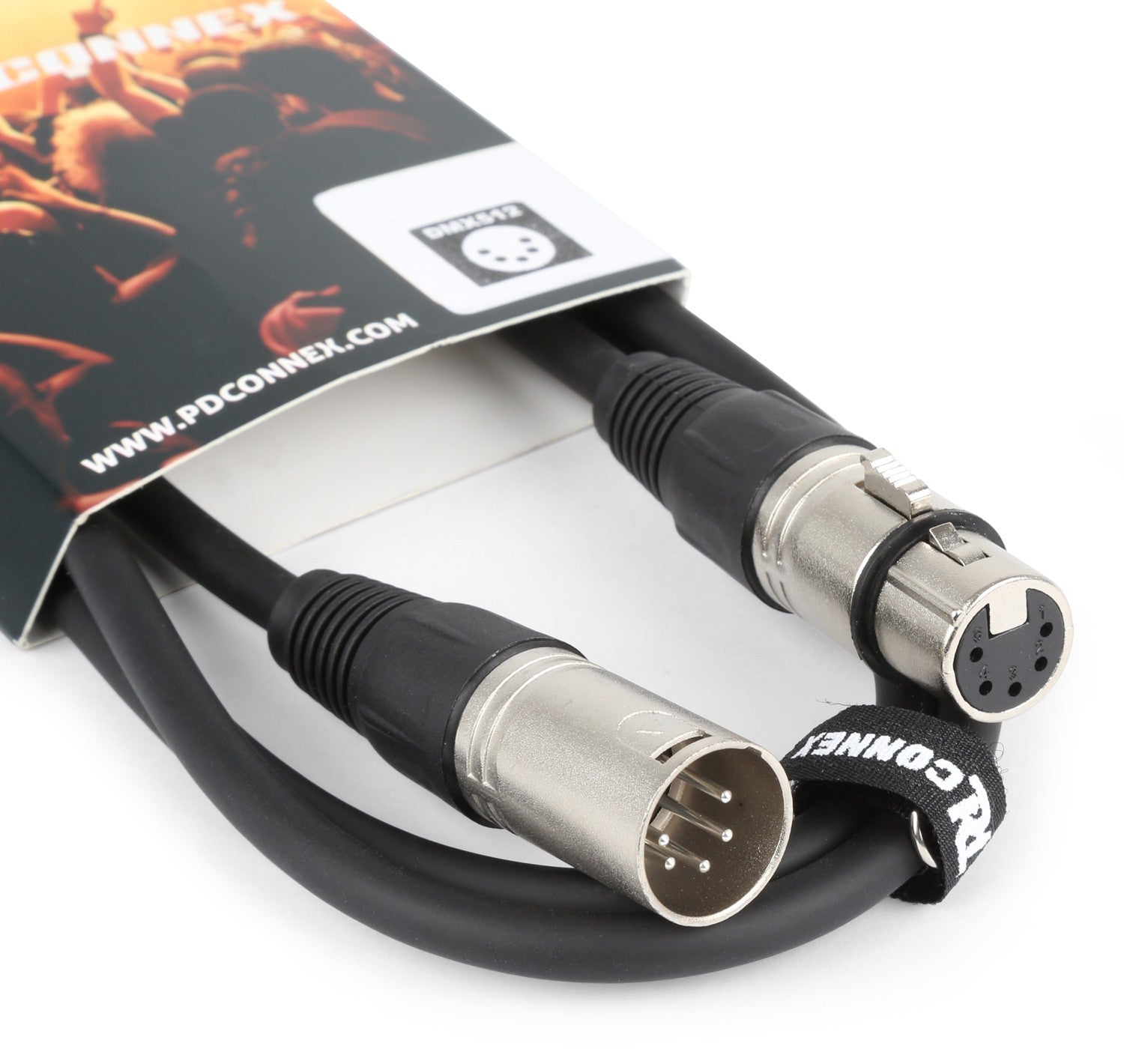

PD-Connex CX102-1 - Cable DMX Profesional de 5 Pines y 1.5 metros

PD-Connex CX102-1 - Cable DMX Profesional de 5 Pines y 1.5 metros

El PD-Connex CX102-1 es un cable de señal DMX profesional de 1.5 metros, diseñado para garantizar la máxima fiabilidad y rendimiento en entornos de iluminación exigentes. Este cable de alta calidad cuenta con conectores XLR de 5 pines (macho a hembra) y está construido para ofrecer una transmisión de señal DMX512 sin interferencias y sin pérdidas, siendo una pieza fundamental para técnicos y diseñadores de iluminación.

La principal ventaja de este cable de 5 pines es su total compatibilidad con el protocolo RDM (Remote Device Management). A diferencia de los cables de 3 pines, la configuración de 5 pines permite la comunicación bidireccional entre la consola de iluminación y los equipos compatibles. Esto significa que no solo se puede enviar información de control a las luminarias, sino que también se puede recibir información de vuelta, como el estado del dispositivo, horas de uso de la lámpara o mensajes de error. Esta capacidad de "feedback" o retroalimentación es crucial para la monitorización y configuración remota de sistemas complejos en teatros, conciertos y eventos en vivo.

Construido con un conductor de 20x0.12mm y un apantallamiento eficaz de 60x0.1mm, el CX102-1 asegura una integridad de señal superior, protegiéndola de interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI). Su impedancia de 120 ohmios cumple con el estándar DMX512, lo que previene la degradación de la señal y los reflejos que pueden causar parpadeos o comportamientos erráticos en las luces. Su cubierta flexible y resistente, junto con los conectores metálicos robustos, garantizan una larga vida útil y un rendimiento constante incluso con el uso intensivo en giras o alquileres.

Características principales

• Conectividad DMX de 5 Pines: Conectores XLR macho y XLR hembra de 5 pines para una conexión segura y profesional.
• Soporte para RDM: Habilita la comunicación bidireccional, permitiendo recibir datos de los equipos de iluminación para una gestión y diagnóstico remotos.
• Construcción de Alta Calidad: Cable flexible y duradero con conectores metálicos que aseguran una conexión fiable y resistente al desgaste.
• Transmisión de Señal Óptima: Su impedancia de 120 ohmios y su excelente apantallamiento garantizan una transmisión de datos DMX limpia y sin errores.
• Longitud de 1.5 Metros: Ideal para conectar equipos cercanos, como luminarias en un mismo truss o para puentes entre dispositivos.
• Incluye Recoge Cables: Se suministra con una práctica cinta de velcro para mantener el cableado ordenado durante el transporte y almacenamiento.

Beneficios del producto

El uso del cable PD-Connex CX102-1 proporciona una base sólida y fiable para cualquier sistema de iluminación. La capacidad RDM transforma la manera de trabajar, permitiendo a los técnicos ahorrar tiempo valioso al poder configurar y monitorizar dispositivos remotamente sin necesidad de acceder físicamente a ellos. Su construcción robusta minimiza el riesgo de fallos durante un evento en vivo, ofreciendo tranquilidad y profesionalismo. La correcta impedancia y apantallamiento aseguran que la señal llegue a cada equipo tal y como fue enviada, resultando en un espectáculo de luces preciso y sin fallos inesperados.

Casos de uso

Este cable es la elección perfecta para una amplia variedad de aplicaciones profesionales, incluyendo:

• Conexión entre consolas de iluminación y dimmers, cabezas móviles, focos PAR LED y otros efectos.
• Sistemas de iluminación en teatros, auditorios y salas de conciertos donde se utiliza RDM para la gestión de equipos.
• Producciones de giras y eventos en directo que requieren un cableado robusto y fiable.
• Estudios de televisión, cine y producción de vídeo.
• Instalaciones fijas de iluminación arquitectónica en edificios, puentes y monumentos.

Preguntas frecuentes

¿Cuál es la diferencia entre un cable DMX de 3 y 5 pines?

Ambos cables transmiten la señal DMX principal a través de los primeros 3 pines (masa, data-, data+). El estándar oficial DMX512 especifica el uso de 5 pines. Los dos pines adicionales (4 y 5) se diseñaron para un segundo enlace de datos o para funciones futuras. Actualmente, su uso más extendido es para el protocolo RDM, que permite la comunicación bidireccional.

¿Puedo usar este cable en un equipo DMX que solo tiene conectores de 3 pines?

Sí, utilizando un adaptador de 5 pines a 3 pines. El cable funcionará perfectamente para transmitir la señal DMX estándar, pero no podrá utilizar las funciones de RDM que requieren los 5 pines.

¿Por qué es importante la impedancia de 120 ohmios?

La impedancia de 120 ohmios es una especificación clave del estándar DMX512. Usar un cable con esta impedancia específica asegura que la señal digital no se degrade ni sufra reflejos a lo largo del cable, lo que podría causar parpadeos, lentitud de respuesta o fallos en los equipos de iluminación, especialmente en tiradas largas.

¿Este cable es adecuado para uso en exteriores?

Este cable está diseñado para un uso profesional intensivo, pero no cuenta con una clasificación IP específica para resistencia al agua. Se puede usar en eventos exteriores controlados, pero se debe proteger de la lluvia y la humedad directa para garantizar su durabilidad y seguridad.

Descripción para proyectos

Cable de señal profesional para sistemas de control de iluminación DMX512, con una longitud de 1.5 metros. Equipado con un conector XLR macho de 5 pines y un conector XLR hembra de 5 pines. El cable presenta una impedancia nominal de 120 ohmios, conforme al estándar DMX. El conductor es de 20x0.12mm y está protegido por un blindaje de 60x0.1mm para evitar interferencias. El diámetro exterior total del cable es de 6.3 mm. Es compatible con el protocolo RDM (Remote Device Management) para comunicación bidireccional.
