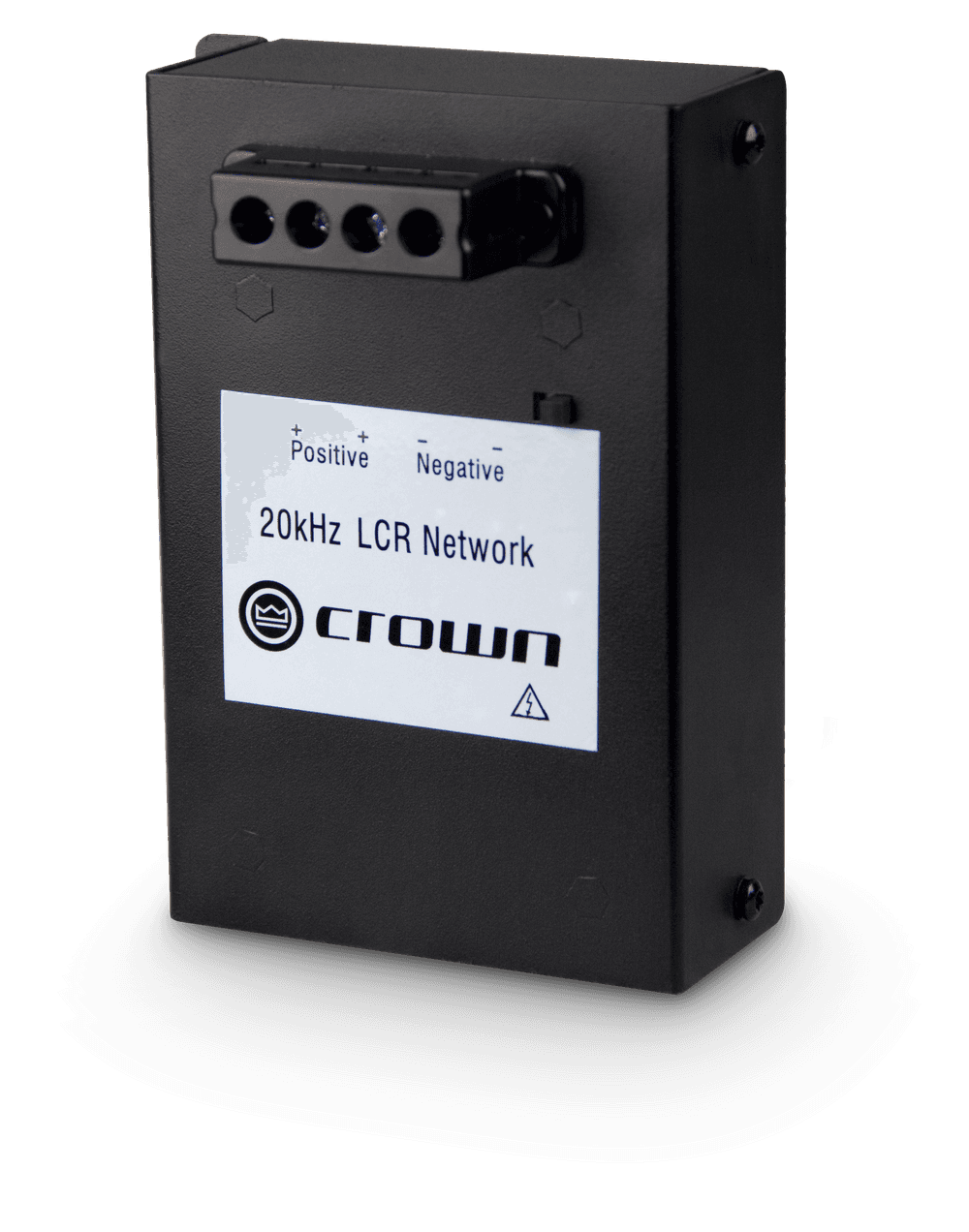

CROWN EOL BOX - Terminador de final de línea

CROWN EOL BOX - Terminador de final de línea

El CROWN EOL BOX es un terminador de final de línea (EOL) diseñado para sistemas de audio con distribución de altavoces en línea constante, que aprovecha un tono piloto de 20 kHz para detectar condiciones de circuito abierto o cortocircuito. Situado en el extremo más alejado del circuito de altavoces, su diseño reactivo a 20 kHz permite medir cambios de corriente mediante el software HiQnet Audio Architect™, garantizando supervisión continua y detección fiable de fallos. Gracias a su carga seleccionable de 10 Ω o 5 Ω a 20 kHz, mediante un práctico interruptor de impedancia externo, el EOL BOX se integra con amplificadores de las series DCi Network, Dante y USP4 CTs, permitiendo además que el tono piloto ignore el procesamiento interno de los altavoces para un análisis preciso.

Características principales

• Terminador de final de línea para detección de circuitos abiertos y cortocircuitos.
• Pasivo y reactivo a 20 kHz para medición de corriente precisa.
• Carga de impedancia seleccionable: 10 Ω o 5 Ω a 20 kHz.
• Tono piloto de 20 kHz mezclado con la señal de audio.
• Compatible con amplificadores DCi Network, Dante y USP4 CTs.
• Supervisión mediante HiQnet Audio Architect™.
• Interruptor externo de impedancia para selección rápida.
• Instalación en el extremo del circuito de altavoces.

Beneficios del producto

• Supervisión continua: Detecta fallos en tiempo real y previene interrupciones en redes distribuidas.
• Instalación sencilla: Diseño compacto y switch externo de fácil acceso.
• Alta fiabilidad: Construcción pasiva y libre de mantenimiento.
• Control avanzado: Monitorización y configuración desde HiQnet Audio Architect™.
• Versatilidad: Integración con múltiples familias de amplificadores y sistemas DSP.

Casos de uso

• Detección de fallos en redes de altavoces de 70 V/100 V en centros comerciales, aeropuertos y edificios corporativos.
• Supervisión de circuitos de megafonía y sistemas de emergencia en instalaciones públicas.
• Monitorización de audio distribuido en teatros, auditorios y centros de convenciones.

Preguntas frecuentes

• ¿Cómo selecciono la carga de impedancia? Use el interruptor externo para elegir entre 10 Ω o 5 Ω a 20 kHz.
• ¿Requiere alimentación? No; es completamente pasivo y funciona con la señal de audio.
• ¿Necesito software adicional? Sí; HiQnet Audio Architect™ para generar y supervisar el tono piloto.

Descripción para proyectos

Terminador de final de línea pasivo para sistemas de audio en cadena, reactivo a 20 kHz, carga seleccionable de 10 Ω o 5 Ω, colocación en el extremo del circuito de altavoces, compatible con amplificadores DCi Network, Dante y USP4 CTs, supervisión mediante HiQnet Audio Architect™, interruptor externo de impedancia.
