Cordial ELCED1FM - Cable DMX y AES/EBU de 3 pines (1 metro)

Cordial ELCED1FM - Cable DMX y AES/EBU de 3 pines (1 metro)

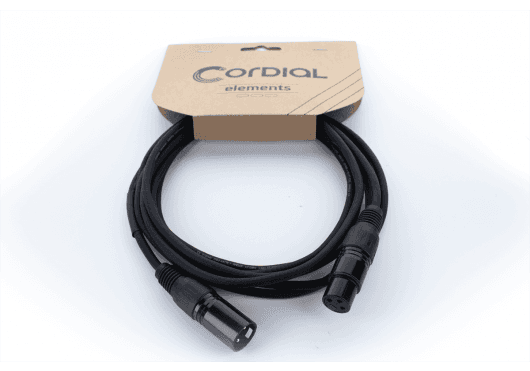

El Cordial ELCED1FM es un cable de alto rendimiento diseñado específicamente para la transmisión fiable de señales digitales DMX y AES/EBU. Con una longitud de 1 metro, es la solución ideal para conexiones cortas en racks, puentes de iluminación o para enlazar dispositivos cercanos sin exceso de cable. Este cable pertenece a la serie ELEMENTS de Cordial, garantizando una construcción robusta y un rendimiento constante para aplicaciones de iluminación, sonido en directo e instalaciones fijas.

Construido para cumplir con los estándares profesionales, el ELCED1FM cuenta con una impedancia característica de 110 ohmios, esencial para una transmisión de datos DMX512 sin errores ni reflexiones de señal que puedan causar parpadeos o fallos en el control de la iluminación. Sus conductores internos tienen una sección de 2x 0,22 mm², asegurando una conductividad excelente y una baja resistencia para mantener la integridad de la señal a lo largo del tiempo.

Características principales

• Transmisión de señal optimizada: Diseñado específicamente para los protocolos DMX512 y AES/EBU, con una impedancia rigurosa de 110 ohmios que previene la degradación de la señal y asegura un control preciso y sin interferencias.

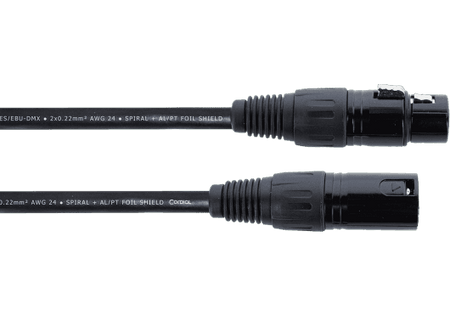

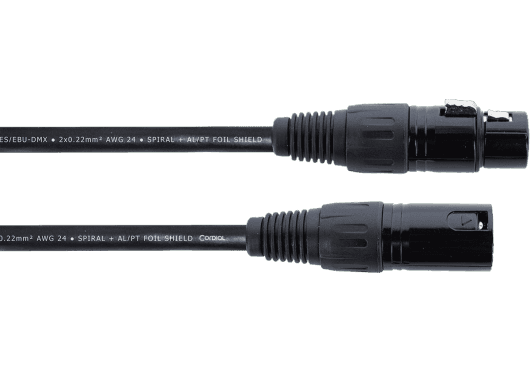

• Conectores de calidad: Equipado con conectores XLR de 3 pines (macho a hembra) fabricados por REAN, una marca de Neutrik, que ofrecen una conexión segura, duradera y resistente a múltiples ciclos de conexión y desconexión.
• Construcción duradera: La cubierta exterior de PVC flexible pero resistente protege los conductores internos del desgaste diario en escenarios, giras o instalaciones, manteniendo la integridad estructural del cable.
• Apantallamiento eficaz: Un apantallamiento completo protege la señal digital de interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), crucial en entornos con múltiples equipos inalámbricos y eléctricos.

Beneficios para el técnico de iluminación y sonido

El uso de un cable DMX dedicado como el Cordial ELCED1FM proporciona la tranquilidad de saber que el sistema de control de iluminación o la transmisión de audio digital funcionará sin fallos. A diferencia de los cables de micrófono estándar, su impedancia de 110 ohmios está perfectamente adaptada al estándar DMX, eliminando problemas comunes como el parpadeo de luces, la respuesta errática de los dispositivos o la pérdida de señal. Su longitud de 1 metro lo hace perfecto para mantener un montaje limpio y ordenado, ideal para conectar controladores DMX, dimmers, cabezas móviles y otros dispositivos enlazados en cadena (daisy-chain).

Casos de uso

Este cable es perfecto para una variedad de aplicaciones profesionales y semiprofesionales:

• Conexión de controladores DMX a la primera luminaria de una cadena.
• Enlace entre cabezas móviles, focos PAR LED, estroboscopios y máquinas de humo.
• Uso en estudios para transmitir señales de audio digital AES/EBU entre equipos.
• Instalaciones fijas en teatros, salas de conciertos y discotecas.
• Racks de procesadores de señal y dimmers.

Preguntas frecuentes

¿Puedo usar un cable de micrófono estándar en lugar de este cable DMX?
Aunque ambos usan conectores XLR de 3 pines y pueden parecer idénticos, no es recomendable. Los cables de micrófono tienen una impedancia más baja (típicamente 75 ohmios) mientras que el estándar DMX y AES/EBU requiere una impedancia de 110 ohmios. Usar un cable incorrecto puede causar reflexiones de señal, errores de datos y un funcionamiento poco fiable de los equipos de iluminación.

¿Cuál es la diferencia entre un cable DMX de 3 pines y uno de 5 pines?
El estándar DMX512 original fue diseñado para conectores de 5 pines, donde un par de hilos se usa para la señal principal y un segundo par opcional para datos secundarios o "feedback". Sin embargo, la gran mayoría de los equipos solo utilizan el par de datos principal, por lo que el conector de 3 pines se ha convertido en el más común y popular. Este cable de 3 pines es compatible con la inmensa mayoría de dispositivos DMX del mercado.

¿Es este cable adecuado para uso profesional en giras?
Sí. Gracias a su robusta cubierta de PVC y a los fiables conectores REAN, el Cordial ELCED1FM está diseñado para soportar las exigencias del uso continuo en entornos de escenario y giras, garantizando una conexión fiable noche tras noche.

Descripción para proyectos

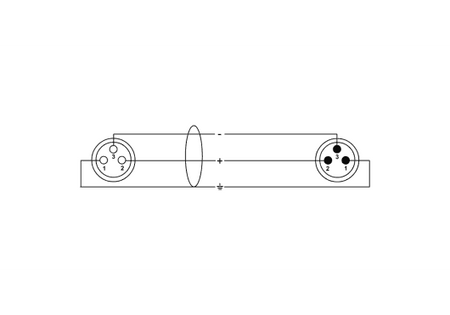

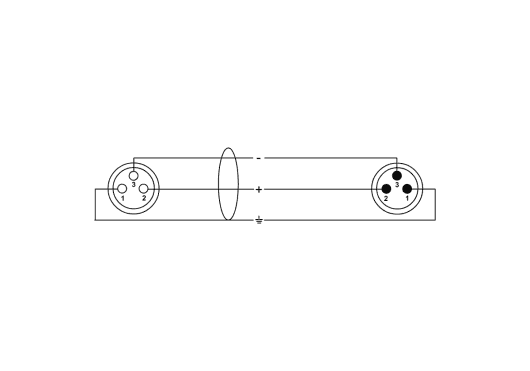

Cable para transmisión de señal digital DMX512 y AES/EBU de 1 metro de longitud. Cuenta con una impedancia característica de 110 ohmios. La sección del conductor es de 2x 0,22 mm² con apantallamiento completo para evitar interferencias. Está equipado con un conector XLR macho de 3 pines y un conector XLR hembra de 3 pines. La cubierta exterior es de PVC con un diámetro total de 5,0 mm.
