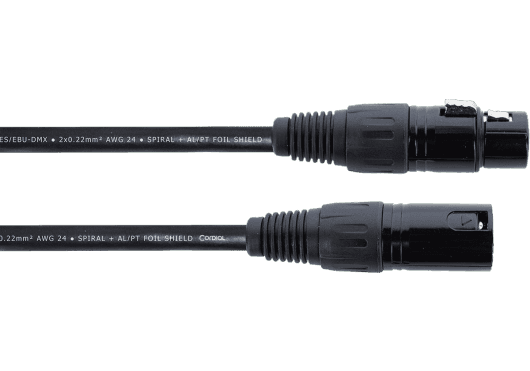

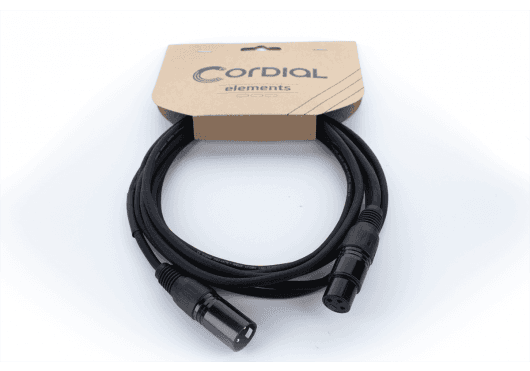

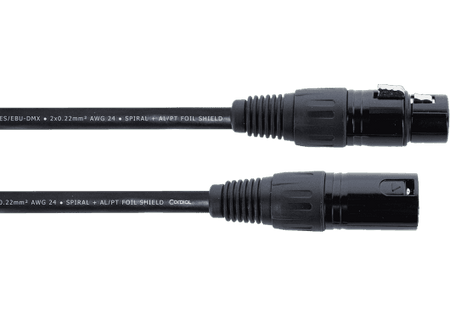

Cordial ELCED05FM - Cable DMX Profesional de 3 Pines (50 cm)

Cordial ELCED05FM - Cable DMX Profesional de 3 Pines (50 cm)

El Cordial ELCED05FM es un cable de transmisión de señal DMX profesional, diseñado para ofrecer la máxima fiabilidad y rendimiento en entornos de iluminación exigentes. Con una longitud de 50 cm, este cable es la solución perfecta para conexiones cortas, como el parcheo en racks de control o la interconexión de equipos de iluminación cercanos en una barra o truss. Fabricado por Cordial, una marca reconocida por su compromiso con la calidad, este cable garantiza una transmisión de datos DMX512 estable y libre de errores.

Su construcción se basa en una impedancia característica de 110 ohmios, cumpliendo rigurosamente con el estándar AES/EBU para una integridad de señal impecable. Esto previene reflexiones de señal y la consiguiente corrupción de datos, que pueden manifestarse como parpadeos o comportamiento errático en los equipos de iluminación. Equipado con robustos conectores XLR de 3 pines (macho a hembra), el ELCED05FM asegura una conexión física segura y duradera, capaz de soportar las demandas del uso continuo en giras, eventos en directo y montajes fijos.

Características Principales

• Longitud Óptima: Sus 50 cm de longitud lo hacen ideal para interconectar dispositivos DMX adyacentes, manteniendo la instalación limpia y organizada.

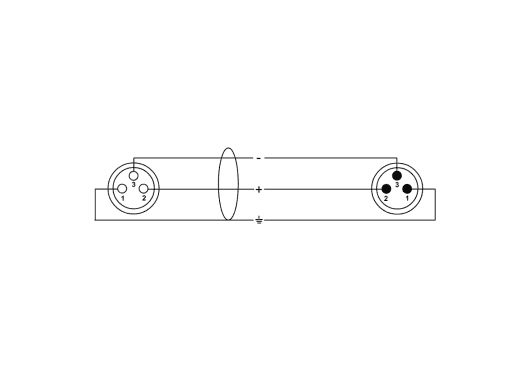

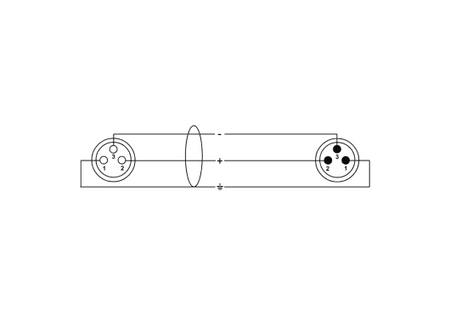

• Conectores Fiables: Equipado con un conector XLR macho de 3 pines y un conector XLR hembra de 3 pines, que proporcionan una conexión sólida y segura.
• Impedancia Estándar: Cumple con la especificación DMX512 y AES/EBU gracias a su impedancia de 110 ohmios, asegurando una transmisión de datos precisa.
• Construcción Robusta: Diseñado con una cubierta de PVC flexible pero resistente que protege el cable contra el desgaste mecánico y facilita su manejo.
• Alto Rendimiento: El apantallamiento de alta calidad protege la señal de interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), crucial en escenarios con múltiples equipos inalámbricos y eléctricos.

Beneficios del Producto

• Transmisión de Señal Impecable: Olvídese de los fallos en la iluminación. La correcta impedancia y el blindaje superior garantizan que las órdenes del controlador lleguen a los equipos sin alteración.
• Máxima Durabilidad: Construido para resistir el uso profesional, este cable soporta conexiones y desconexiones frecuentes sin degradar su rendimiento.
• Instalaciones Ordenadas: Su corta longitud es perfecta para evitar el exceso de cable, logrando un montaje más limpio, seguro y profesional.
• Compatibilidad Universal: Totalmente compatible con cualquier dispositivo de iluminación, controlador, splitter o nodo que utilice el protocolo DMX512 con conectores XLR de 3 pines.

Casos de Uso

Este cable de 50 cm es especialmente útil en diversas aplicaciones profesionales:

• Patching en Racks: Ideal para conectar DMX splitters, mergers o interfaces en un rack de 19 pulgadas.
• Conexión en Cadena (Daisy-Chain): Perfecto para enlazar cabezas móviles, focos PAR LED o barras de efectos montadas muy cerca una de otra en un truss o soporte.
• Entornos de Prueba: Una herramienta indispensable en cualquier taller técnico para la comprobación y configuración de equipos DMX.
• Conexión a Controladores: Para conectar una mesa de control DMX al primer dispositivo de la cadena cuando ambos se encuentran sobre la misma superficie de trabajo.

Preguntas Frecuentes

¿Es este cable compatible con cualquier equipo de iluminación?

Sí, es compatible con todos los dispositivos que utilicen el protocolo estándar DMX512 y dispongan de conectores de entrada y salida XLR de 3 pines.

¿Puedo utilizar este cable para conectar un micrófono?

Aunque el conector es físicamente idéntico, no es recomendable. Los cables DMX tienen una impedancia de 110 ohmios, específica para señales digitales, mientras que los cables de micrófono tienen una impedancia mucho menor. Usar un cable DMX para audio puede resultar en una pérdida de calidad de la señal de sonido.

¿Por qué es importante que un cable DMX tenga 110 ohmios de impedancia?

La impedancia de 110 ohmios es el estándar técnico para la transmisión de señales digitales DMX512 y AES/EBU. Garantiza que no haya reflexiones de señal dentro del cable, lo que podría corromper los datos y causar un funcionamiento incorrecto de las luces (parpadeos, colores erróneos, etc.).

¿Qué diferencia hay entre un cable DMX de 3 pines y uno de 5 pines?

El estándar DMX512 de 3 pines es el más extendido y transmite un "universo" DMX (512 canales). El conector de 5 pines fue diseñado para una segunda línea de datos opcional que raramente se utiliza. La mayoría de los equipos profesionales son de 3 pines o, si son de 5, solo usan los 3 primeros, haciendo este cable el más común y versátil.

Descripción para proyectos

Cable para transmisión de señal digital DMX512 con una longitud de 0,5 metros. Dispone de conectores XLR de 3 pines, configuración macho a hembra. El cable presenta una impedancia característica de 110 ohmios, conforme al estándar AES/EBU. La sección del conductor es de 2 x 0.22 mm² y cuenta con un apantallamiento eficaz contra interferencias electromagnéticas. La cubierta exterior está fabricada en PVC de alta flexibilidad y resistencia.
