Cordial ELCCPH15-DMX1-5-PWR1 - Cable Híbrido DMX 5 Pines y Alimentación PowerCON de 1,5 m

Cordial ELCCPH15-DMX1-5-PWR1 - Cable Híbrido DMX 5 Pines y Alimentación PowerCON de 1,5 m

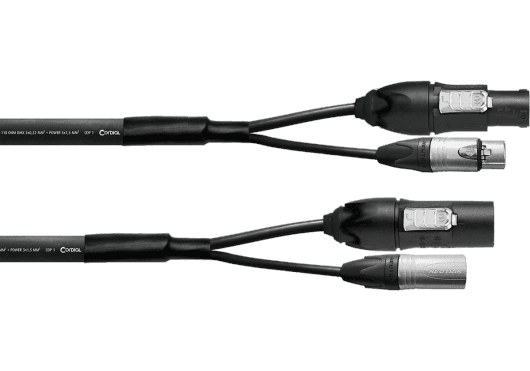

El Cordial ELCCPH15-DMX1-5-PWR1 es una solución de cableado profesional y de alta eficiencia diseñada para simplificar las complejas configuraciones de iluminación y escenarios. Este cable híbrido combina una línea de señal DMX de 5 pines y un cable de alimentación en una única y robusta cubierta, eliminando la necesidad de tender dos cables por separado. Con una longitud de 1,5 metros, es perfecto para conexiones cortas, como el encadenado de equipos de iluminación (daisy chain) en trusses o barras, manteniendo la instalación limpia y organizada. Fabricado con componentes de primera calidad, incluyendo conectores Neutrik y un cable de goma H07RN-F de alta resistencia, este cable está diseñado para soportar las exigencias del uso profesional en giras, eventos en directo y montajes fijos.

Características Principales

• Solución 2 en 1: Integra un cable de señal DMX AES/EBU de 110 ohmios y un cable de alimentación en una sola manguera, reduciendo el desorden y acelerando los tiempos de montaje y desmontaje.
• Conectores de Alta Calidad: Equipado con conectores XLR de 5 pines para la transmisión de datos DMX y conectores Neutrik PowerCON para una conexión de alimentación segura y fiable, con capacidad de hasta 250 V / 16 A.
• Construcción Robusta: La cubierta exterior está fabricada con un cable de goma tipo H07RN-F, conocido como "cable de goma pesado", que ofrece una flexibilidad excepcional y una alta resistencia al desgaste, ideal para uso en interiores y exteriores.
• Transmisión de Señal Fiable: El cable DMX está diseñado para una transmisión de señales digitales sin interferencias y sin pérdidas, incluso en distancias largas, cumpliendo con los estándares AES/EBU.
• Conductores de Potencia Eficientes: La sección de alimentación cuenta con conductores de 3 x 1,50 mm², garantizando una entrega de corriente estable y segura a los equipos conectados.
• Identificación Sencilla: Incluye tubos termorretráctiles transparentes en los extremos para un etiquetado y una identificación personalizados, un detalle crucial en entornos profesionales complejos.

Beneficios para el Profesional

El uso del cable Cordial ELCCPH15-DMX1-5-PWR1 se traduce en una mayor eficiencia y profesionalidad. Al reducir a la mitad el número de cables necesarios para conectar un dispositivo, se minimiza el riesgo de enredos y se logra un aspecto mucho más limpio en el escenario. Su construcción duradera asegura una larga vida útil incluso bajo condiciones de uso intensivo, protegiendo la inversión en equipamiento. La fiabilidad de los conectores Neutrik previene desconexiones accidentales, un factor crítico durante cualquier actuación en directo.

Casos de Uso

Este cable combinado es la elección ideal para una amplia variedad de aplicaciones en el mundo del espectáculo y los eventos. Es especialmente útil para la conexión de equipos de iluminación modernos como cabezas móviles, focos LED PAR, estroboscopios y otros dispositivos que requieren tanto una señal de control DMX como alimentación eléctrica. Su longitud de 1,5 metros lo hace perfecto para interconectar aparatos cercanos en una misma estructura o para la primera conexión desde un distribuidor de corriente y señal.

Preguntas Frecuentes

¿Este cable es adecuado para uso en exteriores?
Sí, el revestimiento de goma H07RN-F está diseñado para ser robusto y resistente, lo que lo hace adecuado para eventos al aire libre. Ofrece una buena protección contra la humedad y el desgaste mecánico.

¿Qué diferencia hay entre los conectores DMX de 3 y 5 pines?
Mientras que el DMX de 3 pines utiliza los pines para tierra, señal- y señal+, el estándar DMX512 de 5 pines reserva los dos pines adicionales para una segunda línea de datos o para comunicación RDM (Remote Device Management). Aunque muchos equipos solo usan 3 pines, utilizar un cable de 5 pines asegura la compatibilidad con dispositivos más avanzados.

¿Puedo conectar y desconectar el conector PowerCON bajo carga?
No, los conectores PowerCON estándar (azules y grises) no están diseñados para ser conectados o desconectados bajo carga eléctrica. Se debe asegurar que el equipo esté apagado antes de manipular la conexión de alimentación para garantizar la seguridad.

Descripción para proyectos

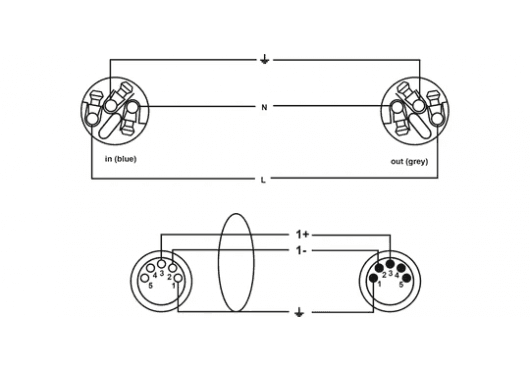

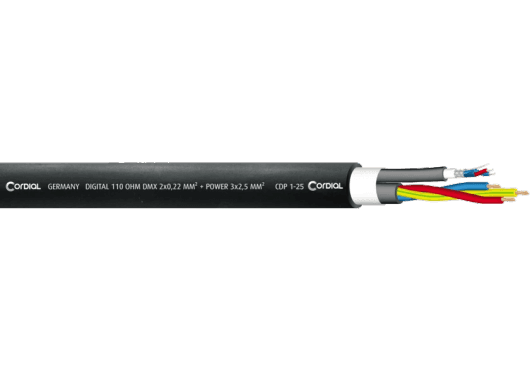

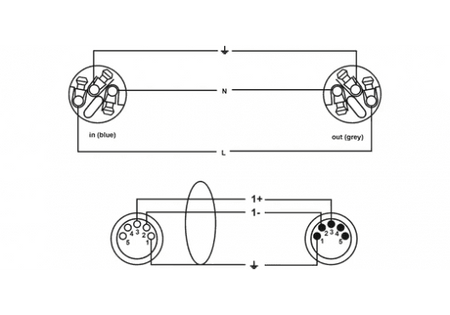

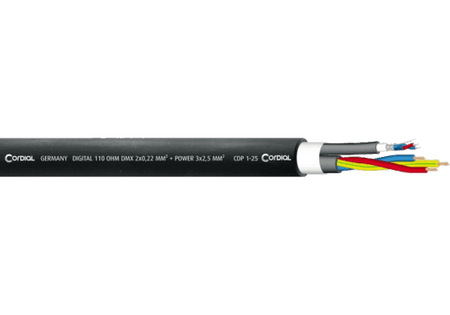

Cable híbrido profesional de 1,5 metros que combina una línea de alimentación y una línea de señal DMX en una única cubierta de PVC. La sección de alimentación consta de 3 conductores de 1,50 mm² y utiliza conectores Neutrik PowerCON (NAC3FXXA-W-S y NAC3FXXB-W-S), con una capacidad de hasta 250 V AC / 16 A. La sección de señal es un cable DMX de 110 ohmios con conductores de 0,22 mm² y conectores XLR de 5 pines (macho/hembra). El cable principal es un modelo H07RN-F, de alta resistencia y flexibilidad. Los extremos tienen una división de 30 cm para facilitar la conexión a los equipos.
