Cordial ELCCDX5-1 - Cable DMX Profesional de 5 Pines y 5 Metros

Cordial ELCCDX5-1 - Cable DMX Profesional de 5 Pines y 5 Metros

El Cordial ELCCDX5-1 es un cable DMX de alta calidad y rendimiento profesional, diseñado para garantizar la máxima fiabilidad en sistemas de control de iluminación y efectos escénicos. Con una longitud de 5 metros, este cable es una solución versátil para interconectar controladores DMX, cabezas móviles, focos, dimmers y otros equipos compatibles con el estándar DMX512. Fabricado en Alemania con los más altos estándares de calidad, Cordial utiliza componentes de primera línea para ofrecer una transmisión de señal impecable, libre de interferencias y con una durabilidad excepcional, ideal para las exigencias del uso en giras, eventos en directo e instalaciones fijas.

La construcción del cable se basa en la referencia de alta calidad CDMX-1 de Cordial, que cumple con las especificaciones del estándar AES/EBU y EIA RS-485, asegurando una impedancia constante y precisa de 110 ohmios. Esto es crucial para evitar la reflexión de la señal y la pérdida de datos, problemas comunes en cables de menor calidad que pueden provocar parpadeos o fallos en el control de la iluminación. Su doble apantallamiento, compuesto por una lámina de vellón de aluminio y un blindaje trenzado de cobre estañado en espiral, proporciona una protección superior contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), garantizando una comunicación de datos limpia y estable incluso en entornos con múltiples cables de potencia y señal.

Características Principales

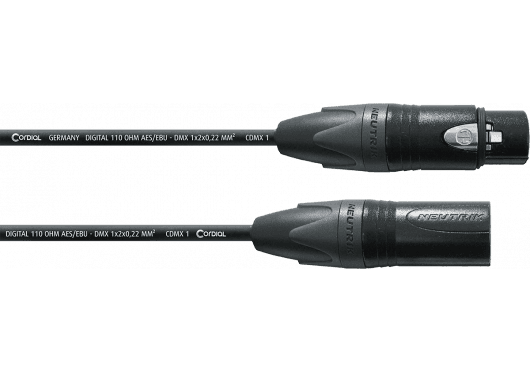

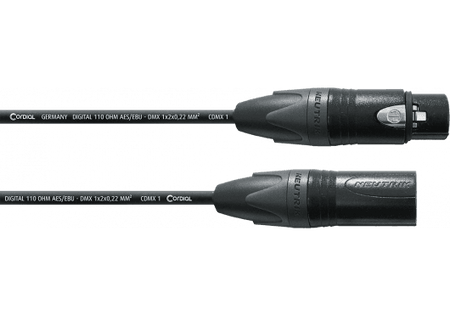

• Conectores Neutrik Originales: Equipado con conectores XLR de 5 pines (macho y hembra) de la prestigiosa marca Neutrik. Estos conectores metálicos de color negro son reconocidos mundialmente por su robustez, fiabilidad y excelente conexión, asegurando un acoplamiento seguro y duradero.
• Longitud Versátil: Sus 5 metros de longitud ofrecen un equilibrio perfecto entre alcance y manejabilidad, ideal para conectar equipos en trusses, puentes de iluminación o en escenarios de tamaño mediano sin generar un exceso de cable innecesario.
• Construcción Robusta: El cable cuenta con un revestimiento exterior de PVC flexible pero resistente, que lo protege contra la abrasión, los tirones y el desgaste general del uso intensivo en giras y montajes.
• Doble Apantallamiento Profesional: La combinación de una lámina de aluminio y un blindaje en espiral de cobre estañado anula eficazmente el ruido y las interferencias, asegurando la integridad de la señal DMX512 en todo momento.
• Impedancia de 110 Ohmios: Diseñado específicamente para la transmisión de señales digitales DMX y AES/EBU, su impedancia característica de 110 ohmios garantiza una transferencia de datos sin errores entre dispositivos.
• Conductores de Calidad: Los conductores internos tienen una sección transversal de 0.22 mm² (AWG 24), lo que asegura una baja resistencia y una transmisión de señal eficiente a lo largo del cable.

Beneficios para el Profesional de la Iluminación

Para los técnicos de iluminación, operadores y empresas de alquiler, el Cordial ELCCDX5-1 representa una inversión en tranquilidad. La fiabilidad de los conectores Neutrik y la construcción superior del cable minimizan drásticamente el riesgo de fallos durante un evento, un factor crítico donde no hay margen para el error. Su durabilidad se traduce en un menor coste a largo plazo, resistiendo los rigores del montaje y desmontaje continuo. La integridad de la señal que proporciona asegura que la programación de la iluminación se ejecute con total precisión, sin artefactos indeseados como parpadeos o pérdida de control sobre los equipos.

Casos de Uso

Este cable es la elección perfecta para una amplia gama de aplicaciones profesionales:

• Eventos en Directo y Conciertos: Interconexión fiable de consolas de iluminación con dimmers, cabezas móviles, estroboscopios y máquinas de humo en escenarios.
• Teatros y Auditorios: Ideal para instalaciones fijas o semipermanentes donde la integridad de la señal a largo plazo es fundamental.
• Producciones de Televisión y Cine: Asegura un control preciso y sin interferencias del equipo de iluminación en sets de rodaje, donde la consistencia es clave.
• Empresas de Alquiler (Rental): Su robustez y fiabilidad lo convierten en un componente de trabajo pesado, capaz de soportar el uso constante y el transporte frecuente.
• Instalaciones Arquitectónicas: Adecuado para conectar sistemas de control de iluminación en fachadas, salas de exposiciones y otros proyectos de instalación permanente.

Preguntas Frecuentes

¿Cuál es la diferencia entre un cable DMX de 3 y 5 pines?

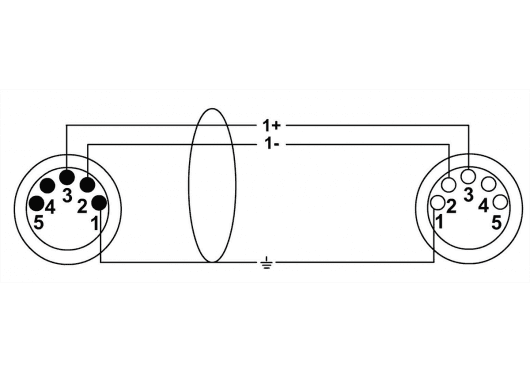

El estándar DMX512 original fue diseñado con conectores de 5 pines. Los pines 1 (masa), 2 (datos -) y 3 (datos +) se utilizan para la transmisión DMX principal. Los pines 4 y 5 se reservaron para un segundo enlace de datos o para otros usos, aunque en la mayoría de los equipos de iluminación modernos no se utilizan. Un cable de 5 pines como este asegura la compatibilidad total con cualquier equipo DMX, sea cual sea su antigüedad o especificación.

¿Puedo usar un cable de micrófono XLR estándar para DMX?
No es recomendable. Aunque los conectores pueden ser físicamente compatibles (en el caso de 3 pines), los cables de micrófono tienen una impedancia de entre 50 y 75 ohmios, mientras que el estándar DMX requiere una impedancia de 110 ohmios. Usar un cable incorrecto puede causar reflexión de la señal, errores de datos y un funcionamiento poco fiable de la iluminación.

¿Por qué son importantes los conectores Neutrik?
Neutrik es el estándar de la industria para conectores de audio y datos profesionales. Sus productos son conocidos por su diseño robusto, mecanismo de bloqueo seguro, materiales de alta calidad y larga vida útil, lo que previene desconexiones accidentales y falsos contactos.

Descripción para proyectos

Cable para control de sistemas de iluminación DMX512, con una longitud de 5 metros. Incorpora conectores XLR metálicos de 5 pines (macho/hembra) marca Neutrik. El cable posee una impedancia característica de 110 ohmios, conforme al estándar AES/EBU y EIA RS-485. Cuenta con doble apantallamiento mediante lámina de aluminio y malla de cobre estañado en espiral. Los conductores internos tienen una sección de 0.22 mm² (AWG 24) y el diámetro exterior del cable es de 4.5 mm, con un revestimiento de PVC de alta resistencia.
