Cordial ELCCDX07F5QUAD-DMX - Adaptador DMX 4 Canales a etherCON RJ45

Cordial ELCCDX07F5QUAD-DMX - Adaptador DMX 4 Canales a etherCON RJ45

El adaptador Cordial ELCCDX07F5QUAD-DMX es una solución de conectividad profesional, diseñada para optimizar y simplificar el envío de múltiples señales DMX o AES/EBU a través de largas distancias. Este sistema permite consolidar hasta cuatro líneas de señal en un único cable de red (CAT), reduciendo significativamente el tiempo de montaje, el desorden de cables y los costes asociados. Fabricado con componentes de la más alta calidad, como conectores Neutrik originales, este adaptador es la herramienta ideal para empresas de alquiler de equipos, productoras de eventos y técnicos de iluminación y sonido que buscan fiabilidad y eficiencia en entornos exigentes.

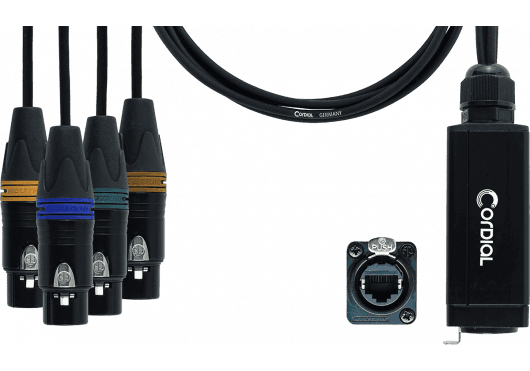

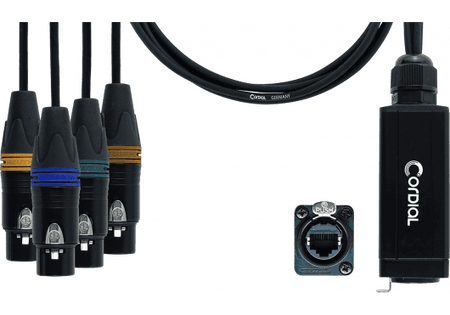

Su diseño inteligente utiliza los cuatro pares de conductores de un cable de red estándar para transmitir cuatro universos DMX o canales AES/EBU de forma independiente y sin interferencias. La base del sistema es un robusto acoplador Neutrik NE8FF etherCON, que garantiza una conexión segura y resistente, protegida contra desconexiones accidentales. Desde este punto, el cable se divide en cuatro ramales de 70 cm, cada uno terminado con un conector XLR hembra de 5 pines, también de Neutrik, permitiendo una conexión directa a equipos de iluminación, consolas o procesadores de señal digital.

Características principales

• Transmisión 4 en 1: Consolida hasta cuatro señales DMX o AES/EBU en un solo cable de red tipo CAT, optimizando la infraestructura de cableado.
• Conectores Neutrik de alta calidad: Equipado con un acoplador de chasis etherCON y cuatro conectores XLR hembra de 5 pines, garantizando la máxima fiabilidad y durabilidad en las conexiones.
• Construcción robusta: La terminación en un enchufe metálico proporciona un excelente alivio de tensión y protección contra dobleces, asegurando una larga vida útil incluso con un uso intensivo.

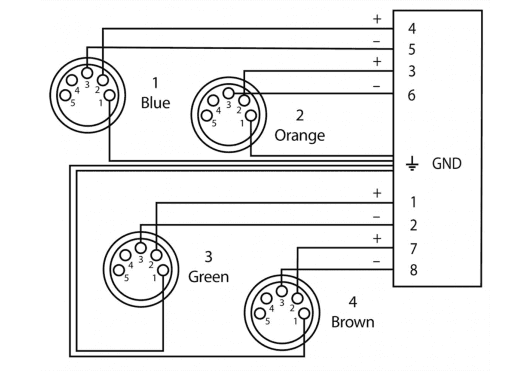

• Cableado estandarizado: Los cables internos están codificados por colores según la norma TIA 568 A, facilitando la identificación y el mantenimiento técnico.
• Largas distancias de transmisión: Es capaz de cubrir distancias de hasta 150 metros utilizando un cable de alta calidad como el CORDIAL CCAT 7A LONG RUN (AWG 23), ideal para grandes recintos y producciones.
• Diseño profesional: Con una longitud de división de 70 cm por cada ramal XLR, ofrece flexibilidad suficiente para conectar dispositivos cercanos sin exceso de cable.

Beneficios para profesionales del espectáculo

El adaptador Cordial ELCCDX07F5QUAD-DMX está pensado para simplificar el trabajo de los profesionales en el campo. Al reducir la cantidad de cables largos necesarios de cuatro a uno, se agiliza drásticamente el montaje y desmontaje de cualquier producción. Esto no solo ahorra un tiempo valioso, sino que también disminuye el peso y volumen del equipo a transportar. La utilización de cables de red estándar, a menudo ya presentes en las infraestructuras de los recintos, añade una capa extra de versatilidad y eficiencia de costes. La fiabilidad de los conectores Neutrik asegura que las conexiones permanecerán estables durante todo el evento, evitando fallos de señal críticos.

Casos de uso

Este adaptador es perfecto para una amplia variedad de aplicaciones en el sector del entretenimiento y eventos. Es ideal para conectar trusses de iluminación completos, donde múltiples cabezas móviles y focos requieren diferentes líneas DMX. También es una solución excelente para producciones teatrales, conciertos y giras, donde la rapidez y la fiabilidad del montaje son cruciales. En el ámbito del broadcast y el sonido en directo, facilita la transmisión de múltiples señales de audio digital AES/EBU desde el escenario hasta la mesa de mezclas o las cabinas de control, manteniendo la integridad de la señal en todo momento.

Preguntas frecuentes

¿Necesito un cable de red especial para usar este adaptador?
Para un rendimiento óptimo, especialmente en distancias largas (hasta 150 m), se recomienda utilizar un cable de red blindado de alta calidad (CAT5e o superior), como el Cordial CCAT 7A. El blindaje es crucial para evitar interferencias electromagnéticas.

¿Puedo transmitir audio analógico con este sistema?
Aunque está diseñado principalmente para señales digitales DMX y AES/EBU, también puede utilizarse para transmitir hasta cuatro señales de audio analógico balanceado (nivel de línea o micrófono).

¿Este adaptador convierte la señal DMX a un protocolo de red como Art-Net o sACN?
No. Este es un adaptador pasivo. No realiza ninguna conversión de protocolo. Simplemente utiliza los conductores físicos de un cable de red para transportar las señales eléctricas DMX o AES/EBU de forma directa.

¿Son compatibles los conectores con cualquier cable RJ45 estándar?
Sí, el conector Neutrik etherCON está diseñado para ser compatible y alojar cualquier conector RJ45 estándar, además de ofrecer una conexión más segura y robusta con los conectores etherCON de Neutrik.

Descripción para proyectos

Adaptador pasivo para la transmisión de cuatro señales DMX o AES/EBU sobre un único cable de red. Entrada mediante conector de chasis Neutrik etherCON compatible con RJ45. Salida a través de cuatro conectores XLR hembra de 5 pines Neutrik. Longitud de la división de cable de 70 cm por cada salida. Cableado interno codificado por colores según el estándar TIA 568 A. Carcasa metálica para alivio de tensión y protección. Diseñado para transmisión a larga distancia (hasta 150 metros con cable CAT7A recomendado).
