Cordial ELCCDX07F3QUAD-DMX - Adaptador DMX 4 Canales sobre etherCON

Cordial ELCCDX07F3QUAD-DMX - Adaptador DMX 4 Canales sobre etherCON

El adaptador Cordial ELCCDX07F3QUAD-DMX es una solución profesional y altamente eficiente diseñada para la transmisión de múltiples señales DMX o AES/EBU a través de largas distancias utilizando un único cable de red estándar. Este sistema simplifica drásticamente el cableado en producciones de eventos, instalaciones fijas y giras, al permitir la conexión de hasta cuatro universos DMX o líneas de audio digital AES/EBU mediante un solo cable CAT5e, CAT6 o CAT7. Su diseño robusto y el uso de componentes de primera calidad garantizan una transmisión de señal fiable y sin interferencias, incluso en los entornos más exigentes.

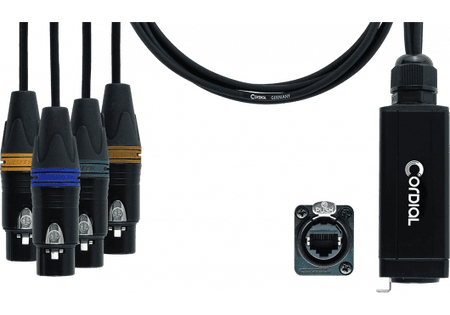

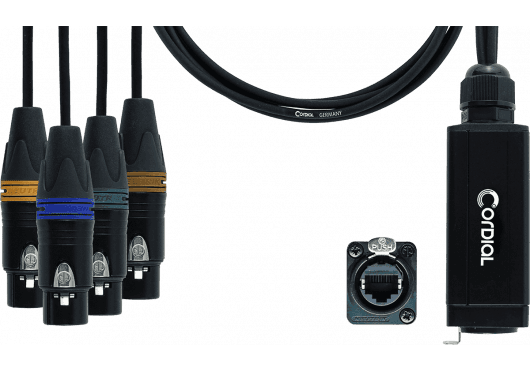

Construido sobre la base del aclamado acoplador de chasis NEUTRIK NE8FF, este adaptador proporciona una conexión segura y estable. Los cuatro cables de salida, cada uno de 70 cm de longitud, terminan en conectores NEUTRIK XLR hembra de 3 pines, reconocidos mundialmente por su durabilidad y excelente contacto eléctrico. La carcasa metálica del conector principal no solo protege las conexiones internas, sino que también ofrece un sistema de alivio de tensión eficaz que previene daños en el cable por tirones o dobleces, asegurando una vida útil prolongada.

Características Principales

• Transmisión multicanal: Permite enviar hasta 4 señales DMX 512 o AES/EBU de forma simultánea a través de un único cable de red (CAT).
• Conectores de alta gama: Equipado con un conector etherCON hembra y cuatro conectores NEUTRIK XLR hembra de 3 pines, garantizando la máxima fiabilidad en la conexión.
• Construcción robusta: El cuerpo del adaptador es metálico, basado en el acoplador NEUTRIK NE8FF, diseñado para resistir las condiciones de uso profesional intensivo.
• Cableado optimizado: Las salidas de cable de 70 cm están codificadas por colores según la norma TIA 568 A, facilitando una identificación rápida y correcta de cada canal.
• Protección superior: Incorpora un eficaz sistema de alivio de tensión y protección contra dobleces para salvaguardar la integridad de las conexiones internas.
• Largas distancias: Es capaz de cubrir distancias de hasta 150 metros utilizando cables de alta calidad como el CORDIAL CCAT 7A LONG RUN (AWG 23), manteniendo la integridad de la señal.

Beneficios para Profesionales de la Iluminación y el Sonido

Este adaptador es una herramienta indispensable para técnicos de iluminación, empresas de alquiler de equipos y profesionales de eventos. Reduce significativamente el tiempo de montaje y desmontaje al disminuir la cantidad de cables necesarios. Además, minimiza el desorden en el escenario o en la cabina de control, mejorando la seguridad y la estética de la instalación. La capacidad de utilizar infraestructura de red existente (cableado CAT) lo convierte en una solución rentable y versátil para modernizar y optimizar cualquier sistema de control de iluminación o distribución de audio digital.

Casos de Uso

El Cordial ELCCDX07F3QUAD-DMX es perfecto para una amplia variedad de aplicaciones. En conciertos y festivales, facilita el envío de múltiples universos DMX desde la mesa de control hasta el escenario. En teatros y auditorios con instalaciones fijas, permite aprovechar el cableado de red existente para distribuir la señal DMX. También es ideal para estudios de televisión y producciones audiovisuales donde la distribución de señales AES/EBU a diferentes puntos es crucial. En general, es la solución perfecta para cualquier situación que requiera una distribución de señal DMX o AES/EBU fiable, limpia y centralizada.

Preguntas Frecuentes

¿Necesito dos de estos adaptadores para que funcione?
Sí, se necesita un adaptador en el extremo de envío para combinar las 4 líneas XLR en un cable de red, y otro adaptador idéntico en el extremo de recepción para volver a dividirlas en 4 líneas XLR.

¿Puedo usar cualquier cable de red?
Sí, el adaptador es compatible con cables de red estándar (CAT5e, CAT6, CAT7). Sin embargo, para obtener el máximo rendimiento y alcanzar mayores distancias, se recomienda utilizar un cable apantallado (FTP, S/FTP) de alta calidad.

¿Este adaptador convierte la señal DMX a Art-Net o sACN?
No, este dispositivo es un adaptador pasivo. No realiza ninguna conversión de protocolo. Simplemente utiliza los pares de hilos de un cable de red para transportar las señales DMX analógicas o AES/EBU digitales. Es una solución de cableado, no un nodo de red.

¿Es compatible con conectores XLR de 5 pines?
Este modelo específico, el ELCCDX07F3QUAD-DMX, utiliza conectores XLR hembra de 3 pines. Existen otras variantes para conectores de 5 pines si su aplicación lo requiere.

Descripción para proyectos

Adaptador pasivo para la transmisión de cuatro canales DMX o AES/EBU sobre un único cable de red. Entrada etherCON hembra basada en NEUTRIK NE8FF. Cuatro salidas de cable de 70 cm con conectores NEUTRIK XLR hembra de 3 pines. Cableado interno según norma TIA 568 A con codificación por colores. Carcasa metálica con sistema de alivio de tensión y protección contra dobleces. Apto para transmisiones de hasta 150 metros con cableado CAT7 AWG 23 recomendado.
