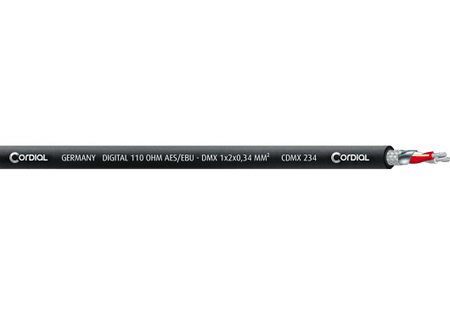

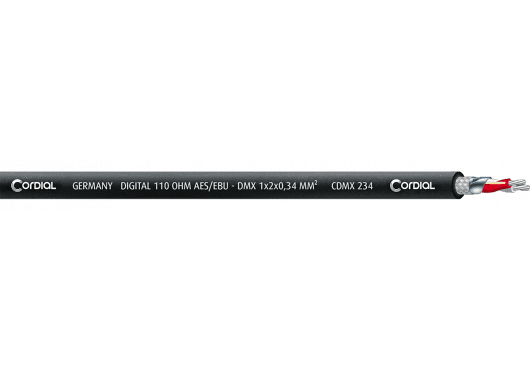

Cordial ELCCDMX234-100 - Bobina de Cable DMX Profesional AWG 22 (100 metros)

Cordial ELCCDMX234-100 - Bobina de Cable DMX Profesional AWG 22 (100 metros)

La bobina de cable Cordial ELCCDMX234-100 de 100 metros es la solución definitiva para profesionales de la iluminación, el sonido y la instalación que buscan la máxima fiabilidad en la transmisión de señales digitales. Diseñado específicamente para cumplir con los exigentes estándares DMX512 y AES/EBU, este cable garantiza una comunicación sin errores entre consolas de control y equipos de iluminación o audio, incluso en los entornos más desafiantes.

Su construcción se basa en un par trenzado de conductores de cobre estañado de alta pureza con un calibre AWG 22 (0.34 mm²), lo que asegura una conductividad excepcional y una gran resistencia a la corrosión. La clave de su rendimiento superior reside en su doble sistema de apantallamiento: una lámina de aluminio laminado protege contra interferencias de alta frecuencia, mientras que una densa pantalla trenzada de cobre estañado proporciona una barrera robusta contra el ruido electromagnético (EMI). Este diseño de doble blindaje es esencial en escenarios, platós y eventos donde la proximidad a cables de alimentación y otros dispositivos electrónicos es inevitable.

Con una impedancia característica precisa de 110 ohmios y una baja capacitancia de 42 pF/m, el Cordial ELCCDMX234-100 mantiene la integridad de la señal digital a lo largo de grandes distancias, eliminando problemas comunes como el parpadeo (flickering) en las luces o la pérdida de datos (dropouts) en el audio digital. Su cubierta exterior flexible pero resistente, con un diámetro de 6.0 mm, facilita su manejo e instalación, adaptándose perfectamente tanto a montajes fijos como a las exigencias del uso móvil en giras.

Características Principales

• Impedancia de 110 Ohmios: Cumple rigurosamente con las especificaciones para protocolos DMX512 y AES/EBU, asegurando una transmisión de señal sin reflexiones ni degradación.
• Doble Apantallamiento Superior: Combina una pantalla trenzada de cobre estañado con una lámina de aluminio para ofrecer una inmunidad casi total a las interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI).
• Conductores de Alta Calidad: Un par trenzado de cobre estañado de calibre AWG 22 (7 x 0.25 mm) proporciona una excelente conductividad y una larga vida útil.
• Baja Capacitancia: Con solo 42 pF/m, preserva la nitidez de los flancos de la señal digital, crucial para una transmisión precisa a largas distancias.
• Construcción Robusta: El aislamiento de polietileno (PE) y un diámetro exterior de 6.0 mm le confieren una gran durabilidad sin sacrificar la flexibilidad necesaria para una fácil instalación.
• Formato en Bobina: Los 100 metros de cable permiten realizar tiradas largas y confeccionar cables a medida para cualquier tipo de proyecto.

Beneficios para el Profesional

• Fiabilidad Absoluta: Confíe en una transmisión de datos estable y sin interrupciones para que sus espectáculos y eventos se desarrollen a la perfección.
• Calidad de Señal Intacta: Evite problemas de control en la iluminación y garantice una reproducción de audio digital prístina gracias a su excelente construcción y apantallamiento.
• Inversión Duradera: Los materiales de alta calidad, como el cobre estañado, aseguran que el cable resista el paso del tiempo y el uso intensivo, tanto en instalaciones fijas como en giras.
• Máxima Versatilidad: Un solo cable para múltiples aplicaciones críticas. Ideal para empresas de alquiler, instaladores y técnicos que necesitan una solución fiable para DMX y AES/EBU.

Casos de Uso

• Instalaciones Fijas Profesionales: Perfecto para el cableado interno en teatros, auditorios, salas de conciertos, estudios de televisión, discotecas y recintos arquitectónicos.
• Eventos en Directo y Giras: Su robustez y fiabilidad lo hacen ideal para el riguroso entorno de los conciertos y festivales, donde el rendimiento no puede fallar.
• Estudios de Grabación y Broadcast: Indispensable para conectar equipos de audio digital que operan bajo el protocolo AES/EBU, garantizando una transmisión de audio sin pérdidas.
• Empresas de Alquiler de Equipos: Una bobina de cable de alto rendimiento para crear latiguillos y mangueras a medida según las necesidades de cada cliente y evento.

Preguntas Frecuentes

¿Puedo utilizar este cable para señales de micrófono analógico?

Aunque técnicamente transmitiría una señal, no es lo recomendable. Este cable tiene una impedancia de 110 ohmios, optimizada para señales digitales DMX y AES/EBU. Para audio analógico de micrófono, se recomienda un cable específico para micrófono con una impedancia más baja para obtener el mejor rendimiento sonoro.

¿Qué ventaja ofrece el doble apantallamiento?

El doble apantallamiento proporciona una protección muy superior contra el ruido eléctrico. La lámina de aluminio es eficaz contra interferencias de alta frecuencia, mientras que la malla de cobre trenzado protege contra el ruido de baja frecuencia y electromagnético. Juntas, garantizan una señal limpia incluso en entornos eléctricamente ruidosos.

¿Es este cable adecuado para instalaciones en exteriores?

Este cable está diseñado principalmente para uso en interiores o aplicaciones móviles donde no estará expuesto permanentemente a la intemperie. Para instalaciones fijas en exteriores, se recomienda utilizar un cable con una cubierta específica resistente a los rayos UV y a la humedad.

¿Por qué es tan importante la impedancia de 110 ohmios?

Los estándares DMX512 y AES/EBU fueron diseñados para funcionar sobre cables con una impedancia de 110 ohmios. Usar un cable con la impedancia correcta asegura una transferencia de energía óptima y evita que la señal se refleje en los extremos del cable, lo que podría causar errores en los datos y un mal funcionamiento de los equipos.

Descripción para proyectos

Bobina de 100 metros de cable para transmisión de señal digital DMX y AES/EBU. Consta de un par trenzado con conductores de cobre estañado de 0.34 mm² (AWG 22), con una composición de 7x0.25 mm. Presenta una impedancia característica de 110 ohmios y una baja capacitancia de 42 pF/m. El aislamiento del conductor es de polietileno (PE). Dispone de un sistema de doble apantallamiento compuesto por una lámina de aluminio laminado y una pantalla trenzada de cobre estañado. La resistencia del conductor es de 56 Ohm/km y el diámetro exterior total del cable es de 6.0 mm.
