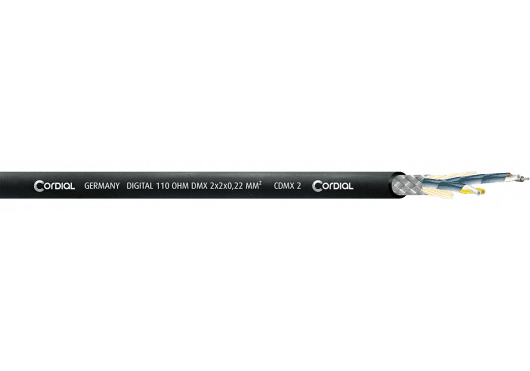

Cordial ELCCDMX2-100 - Cable DMX Profesional de 2 Pares con Doble Blindaje (Bobina 100m)

Cordial ELCCDMX2-100 - Cable DMX Profesional de 2 Pares con Doble Blindaje (Bobina 100m)

El Cordial ELCCDMX2-100 es un cable de alto rendimiento diseñado específicamente para las exigencias de los sistemas profesionales de control de iluminación DMX y transmisión de audio digital AES/EBU. Presentado en una práctica bobina de 100 metros, este cable es la elección predilecta de instaladores, técnicos de eventos y empresas de alquiler por su fiabilidad, durabilidad y excepcional integridad de la señal. Su construcción robusta y sus especificaciones técnicas precisas garantizan una comunicación sin errores entre equipos, incluso en los entornos electromagnéticamente más hostiles.

El núcleo del ELCCDMX2-100 cuenta con dos pares trenzados de conductores de cobre estañado, lo que proporciona cuatro hilos en total (4x0.22 mm²). Esta configuración no solo cumple con el estándar DMX512, sino que también ofrece la flexibilidad para aplicaciones que puedan requerir un segundo par de datos. La característica más destacada es su sistema de doble blindaje: una pantalla trenzada de cobre estañado de alta cobertura se combina con una lámina de aluminio (PT/AL), ofreciendo una protección casi impenetrable contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI). Este diseño asegura que la señal digital llegue a su destino libre de corrupción, evitando problemas como el parpadeo en luces o la pérdida de datos de audio.

Características Principales

• Impedancia Precisa de 110 Ohmios: Cumple estrictamente con las especificaciones de los estándares DMX512 y AES/EBU, lo que garantiza una transmisión de señal estable y sin reflexiones que puedan causar errores de datos.
• Doble Blindaje Superior: La combinación de una pantalla trenzada de cobre estañado y una lámina de aluminio proporciona la máxima protección contra todo tipo de interferencias externas, crucial en escenarios y estudios.
• Conductores de Cobre Estañado: Los cuatro conductores (dos pares) están fabricados con 7 hilos de cobre estañado de 0.20 mm cada uno, lo que asegura una excelente conductividad, baja resistencia y alta resistencia a la corrosión.
• Aislamiento de Calidad: El aislamiento de polietileno (PE) ofrece una baja capacitancia (42 pF/m), lo que minimiza la degradación de la señal en tiradas de cable largas.
• Construcción Robusta: Con un diámetro exterior de 6.4 mm, el cable es lo suficientemente resistente para soportar los rigores del uso en giras e instalaciones fijas, manteniendo su integridad estructural.
• Formato en Bobina de 100 metros: Ideal para realizar instalaciones a medida, permitiendo crear cables de la longitud exacta necesaria para cada aplicación, optimizando el montaje y reduciendo el desperdicio.

Beneficios del Producto

• Máxima Fiabilidad en la Transmisión: Evita fallos en el control de la iluminación y cortes en el audio digital. La señal se mantiene limpia y estable, permitiendo que los espectáculos y grabaciones se desarrollen sin imprevistos técnicos.
• Inmunidad Total al Ruido: Su rendimiento es excepcional en entornos eléctricamente ruidosos, como escenarios con múltiples cables de alimentación, dimmers y equipos inalámbricos.
• Versatilidad Profesional: Un solo tipo de cable para dos aplicaciones críticas: control de iluminación DMX y audio digital AES/EBU. Esto simplifica el inventario y la logística para empresas de producción y alquiler.
• Larga Vida Útil: Los materiales de alta calidad, como el cobre estañado y el aislamiento de PE, garantizan que el cable mantenga sus propiedades eléctricas y mecánicas tras años de uso intensivo.

Casos de Uso

El Cordial ELCCDMX2-100 es la solución ideal para una amplia gama de aplicaciones profesionales, entre las que se incluyen:

• Instalaciones fijas en teatros, auditorios, estudios de televisión y salas de conciertos.
• Sistemas de iluminación DMX para giras, festivales y eventos corporativos en vivo.
• Conexión de equipos de audio digital (conversores, mesas de mezclas, interfaces) que operan bajo el estándar AES/EBU.
• Proyectos de iluminación arquitectónica y sistemas de control de edificios.
• Empresas de alquiler de material audiovisual que necesitan un cable fiable y duradero para sus clientes.

Preguntas Frecuentes

¿Puedo usar este cable para audio analógico de micrófono?

Aunque técnicamente puede transmitir una señal de audio analógica, no es lo ideal. Este cable está optimizado con una impedancia de 110 ohmios para señales digitales. Para audio analógico, se recomienda un cable de micrófono estándar con una impedancia más baja para obtener el mejor rendimiento sonoro.

¿Cuál es la diferencia real entre este cable y un cable de micrófono para DMX?

La diferencia fundamental es la impedancia característica. El protocolo DMX512 requiere un cable de 110 ohmios para una comunicación de datos fiable. Un cable de micrófono típico tiene una impedancia menor (entre 70 y 90 ohmios), lo que puede causar reflexiones de la señal y errores de datos, resultando en un comportamiento errático de las luces, especialmente en distancias largas.

¿Para qué sirve el segundo par de conductores?

El estándar DMX512 solo requiere un par de conductores para la transmisión de datos. El segundo par a menudo queda sin uso, pero puede ser utilizado como respaldo (backup) o para funciones específicas y propietarias de algunos fabricantes de equipos de iluminación avanzados.

Descripción para proyectos

Cable para DMX y AES/EBU en bobina de 100 metros. Construcción de 2 pares trenzados (4x0.22 mm²) con conductores multifilares (7x0.20) de cobre estañado. Impedancia característica de 110 Ohmios. Incorpora un sistema de doble blindaje compuesto por una pantalla trenzada de cobre estañado y una lámina global de aluminio (PT/AL), además de un cable de drenaje. El aislamiento individual de los conductores es de polietileno (PE). El diámetro exterior del cable es de 6.4 mm, con una resistencia de conductor de 95 Ohm/km y una capacidad conductor-conductor de 42 pF/m.
