Cordial ELCCDMX1-100 - Bobina de Cable DMX y AES/EBU 110 Ohm de 100 metros

Cordial ELCCDMX1-100 - Bobina de Cable DMX y AES/EBU 110 Ohm de 100 metros

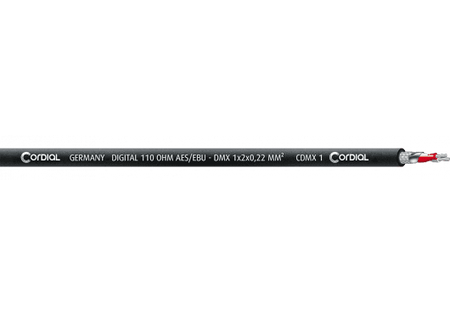

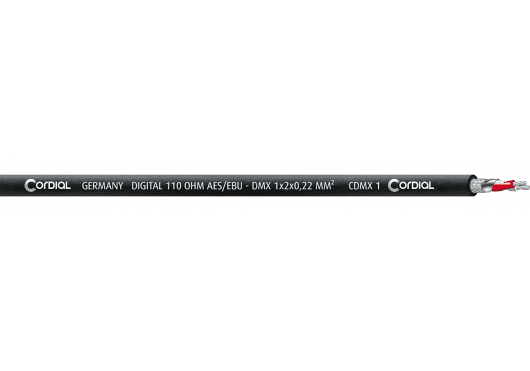

La bobina de cable Cordial ELCCDMX1-100 ofrece 100 metros de cable de alto rendimiento, diseñado específicamente para la transmisión fiable de señales digitales DMX y AES/EBU. Este cable se distingue por su construcción de calidad profesional y un diseño delgado, convirtiéndolo en la elección ideal para instaladores, técnicos de eventos y estudios que requieren una solución robusta y versátil para sus proyectos de iluminación y audio digital.

Con una impedancia característica de 110 ohmios, el ELCCDMX1-100 cumple rigurosamente con los estándares DMX512 y AES/EBU, garantizando una transmisión de datos sin errores ni pérdidas de señal, incluso en tiradas largas. Su núcleo consta de un par trenzado de conductores de cobre estañado (AWG 24), que asegura una excelente conductividad. Para proteger la integridad de la señal contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), el cable incorpora un sistema de doble blindaje, compuesto por una lámina de aluminio y una malla en espiral de hilo de cobre estañado. Esta construcción avanzada es fundamental para entornos con alta densidad de equipos electrónicos, como escenarios en vivo o estudios de grabación.

Su diámetro exterior de tan solo 4.5 mm y un peso ligero de 30 g/m hacen que sea excepcionalmente manejable, flexible y fácil de instalar en espacios reducidos, trusses o canaletas. La cubierta de poliolefina no solo aporta flexibilidad, sino también una notable resistencia al uso continuo, ideal para aplicaciones móviles y de giras.

Características Principales

• Impedancia de 110 Ohmios: Cumple con las especificaciones estándar para DMX y audio digital AES/EBU, asegurando una transmisión de señal precisa.
• Doble Blindaje Superior: Equipado con una lámina de aluminio y un blindaje en espiral de cobre estañado para una máxima protección contra interferencias.
• Conductores de Calidad: Conductores de cobre estañado de 0.22 mm² (AWG 24) que garantizan una conductividad óptima y resistencia a la corrosión.
• Diseño Delgado y Flexible: Su diámetro exterior de 4.5 mm facilita su instalación en cualquier entorno, desde configuraciones fijas hasta equipos de gira.
• Cubierta Resistente: El aislamiento de poliolefina proporciona durabilidad y flexibilidad, soportando el desgaste del uso profesional.
• Formato en Bobina: Los 100 metros de longitud permiten crear cables a medida, optimizando cada conexión y evitando el exceso de cableado para un montaje limpio y profesional.

Beneficios para el Profesional

• Fiabilidad Absoluta: La construcción de alta calidad y el cumplimiento de los estándares garantizan que su espectáculo de luces o su transmisión de audio digital se ejecuten sin fallos, eliminando problemas como el parpadeo de luces o los cortes de audio.
• Instalación Simplificada: Gracias a su flexibilidad y reducido diámetro, el cableado en sistemas complejos, racks o estructuras de truss se vuelve una tarea más sencilla y rápida.
• Solución Económica y a Medida: Comprar en bobina permite cortar los cables a la longitud exacta necesaria para cada aplicación, reduciendo costes y manteniendo una organización impecable del sistema.
• Larga Vida Útil: Los materiales de primera calidad, como los conductores de cobre estañado y la robusta cubierta exterior, aseguran una inversión duradera que resistirá las exigencias del uso frecuente.

Casos de Uso

El Cordial ELCCDMX1-100 es la solución perfecta para una amplia gama de aplicaciones profesionales, entre las que se incluyen:

• Instalaciones fijas en teatros, auditorios, estudios de televisión, discotecas y salas de conciertos.
• Conexión de sistemas de iluminación DMX, como cabezas móviles, focos PAR LED, dimmers y consolas de control.
• Transmisión de señales de audio digital AES/EBU entre interfaces, mesas de mezclas y otros equipos de estudio o directo.
• Empresas de alquiler de equipos y producción de eventos para giras y montajes temporales.
• Creación de mangueras de señal personalizadas (patch) para racks y pedaleras.

Preguntas Frecuentes

¿Puedo utilizar este cable para señales de audio analógico como las de un micrófono?
Aunque técnicamente puede transmitir una señal analógica, no es lo ideal. Este cable está optimizado con una impedancia de 110 ohmios para señales digitales. Para audio analógico, se recomienda un cable de micrófono estándar, que tiene una impedancia diferente y está diseñado para preservar mejor las características de ese tipo de señal.

¿Cuál es la principal diferencia entre un cable DMX y un cable de micrófono XLR?
La diferencia fundamental es la impedancia característica. Los cables DMX como este tienen una impedancia de 110 ohmios, requisito indispensable del estándar DMX512 para evitar la reflexión de la señal y la corrupción de datos. Un cable de micrófono típico tiene una impedancia más baja y su uso en un sistema DMX puede provocar un funcionamiento errático de los equipos de iluminación.

¿Qué tipo de conectores son los más adecuados para este cable?
Se recomienda el uso de conectores XLR de 3 o 5 pines de alta calidad. Es crucial realizar una soldadura precisa para mantener la continuidad del blindaje y la integridad de la señal digital.

¿Es este cable adecuado para instalaciones en exteriores?
La cubierta de poliolefina ofrece una buena protección y durabilidad, pero el cable no está diseñado específicamente para instalaciones permanentes en exteriores expuestas a la intemperie, la luz solar directa o la humedad extrema. Es ideal para uso en interiores o aplicaciones exteriores temporales.

Descripción para proyectos

Bobina de 100 metros de cable para señal digital DMX y AES/EBU. Impedancia característica de 110 Ohmios. Composición de 1 par trenzado con conductores de cobre estañado de 7 x 0.20 mm (AWG 24 / 0.22 mm²). Dispone de un sistema de doble blindaje mediante un hilo de cobre estañado en espiral y una lámina de aluminio. El aislamiento exterior es de poliolefina, resultando en un diámetro total de 4.5 mm. La capacidad entre conductores es de 42 pF/m y la resistencia del conductor es de 95 Ω/km.
