Cordial ECLCFD3DFMY - Cable de Interfaz Profesional D-Sub a XLR

Cordial ECLCFD3DFMY - Cable de Interfaz Profesional D-Sub a XLR

El Cordial ECLCFD3DFMY es un cable de interfaz multicore de 3 metros, diseñado específicamente para satisfacer las más altas exigencias en entornos de estudio profesionales y aplicaciones en directo. Este cable de alta gama facilita la conexión fiable entre equipos con conectores D-Sub de 25 pines y dispositivos con entradas y salidas XLR, como mesas de mezclas, patch panels o interfaces de audio. Su configuración de 4 canales de entrada y 4 de salida lo convierte en una solución versátil y eficiente para la gestión de múltiples señales de audio analógicas o digitales AES/EBU.

Construido sobre la base del robusto y aclamado cable multicore Cordial CMD 8, el ECLCFD3DFMY garantiza una transmisión de señal impecable, libre de interferencias. La clave de su rendimiento reside en un sofisticado sistema de doble apantallamiento: cada uno de los 8 pares trenzados cuenta con su propia pantalla de cobre estañado en espiral, y adicionalmente, un apantallamiento trenzado de cobre estañado general protege el conjunto. Esta construcción minimiza la diafonía (crosstalk) y rechaza eficazmente las interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), asegurando una señal limpia y clara en todo momento.

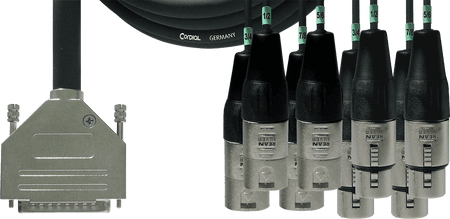

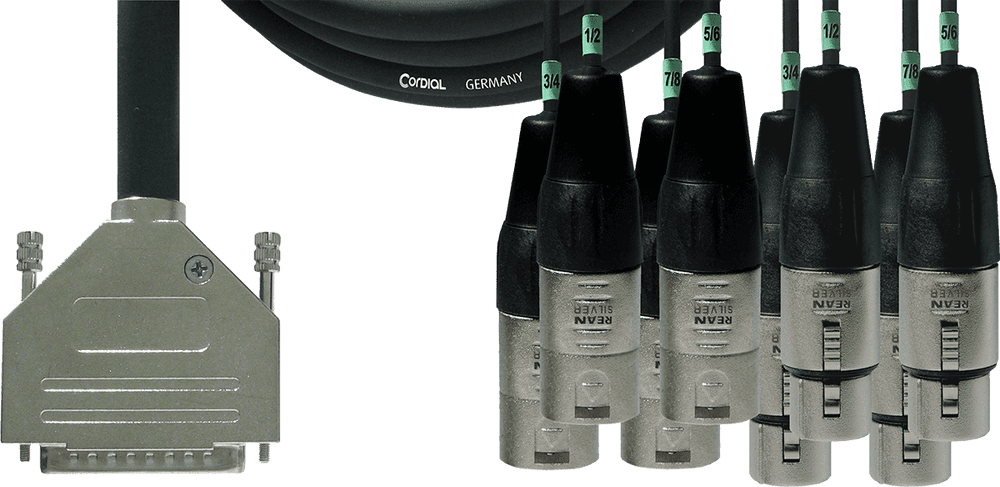

Los conectores utilizados son de la más alta calidad, con una carcasa metálica niquelada que proporciona durabilidad y una conexión segura. El conector D-Sub de 25 pines macho sigue la configuración estándar de la industria Yamaha, garantizando la compatibilidad con una amplia gama de equipos profesionales. El breakout se divide en cuatro conectores XLR macho de 3 pines y cuatro conectores XLR hembra de 3 pines, claramente identificados para una instalación rápida y sin errores.

Características principales

• Conexión versátil: Enlace de D-Sub 25 pines a 4 conectores XLR macho y 4 XLR hembra.
• Longitud: 3 metros, ideal para interconexiones en racks de estudio o escenarios de tamaño mediano.
• Cable base CMD 8: Utiliza el cable multicore profesional Cordial CMD 8, reconocido por su fiabilidad y rendimiento.
• Doble Apantallamiento Superior: Cada par trenzado dispone de un apantallamiento individual en espiral, más un apantallamiento trenzado global para una máxima protección contra interferencias.
• Conductores de alta pureza: Conductores de cobre estañado que garantizan una conductividad excelente y resistencia a la corrosión.
• Impedancia de 110 Ohmios: Cumple con el estándar AES/EBU para la transmisión de señales de audio digital sin errores.

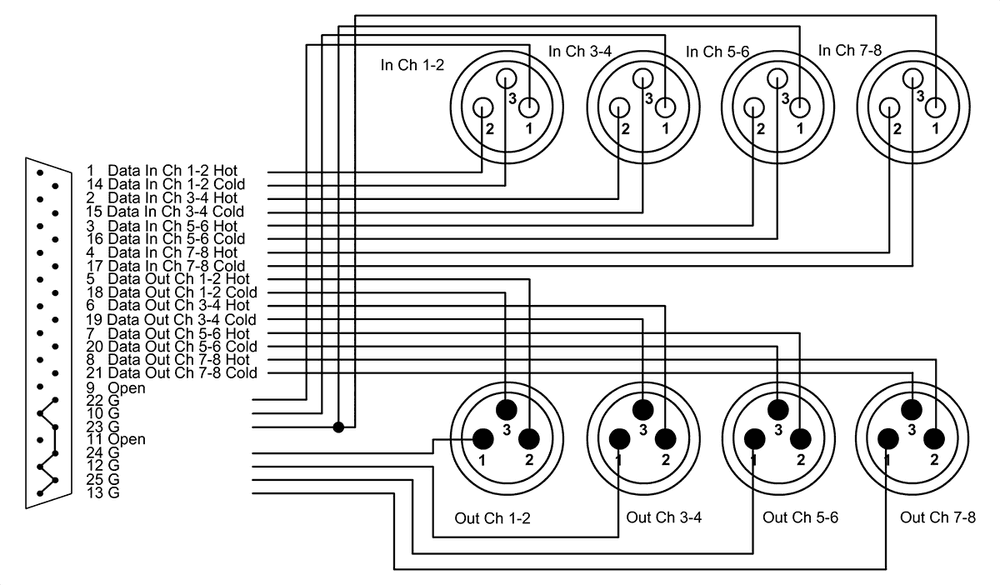

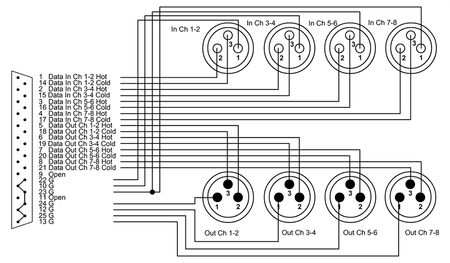

• Configuración Estándar: El pinout del conector D-Sub es compatible con el estándar Yamaha, ampliamente utilizado en la industria del audio profesional.
• Conectores Robustos: Carcasas de conectores XLR metálicas niqueladas para una mayor durabilidad y fiabilidad en las conexiones.

Beneficios para el profesional del audio

El Cordial ECLCFD3DFMY está pensado para ingenieros de sonido, productores musicales y técnicos de directo que no pueden permitirse comprometer la calidad de la señal. La excelente construcción y el apantallamiento superior se traducen en una transmisión de audio transparente y sin ruido, preservando la integridad del sonido original. Su diseño robusto asegura una larga vida útil incluso con el uso intensivo en giras y estudios, mientras que su flexibilidad facilita una gestión del cableado limpia y ordenada.

Casos de uso

Este cable es la solución perfecta para conectar preamplificadores multicanal a interfaces de audio, mesas de mezclas a grabadores multipista o para organizar las entradas y salidas de un patch bay central en un estudio de grabación. En aplicaciones de sonido en directo, simplifica la conexión entre la manguera digital del escenario y la mesa de mezclas FOH o de monitores, reduciendo el desorden de cables y los posibles puntos de fallo.

Preguntas frecuentes

¿Este cable es adecuado para audio analógico y digital?
Sí. Aunque está diseñado y optimizado con una impedancia de 110 ohmios para cumplir con el estándar digital AES/EBU, también funciona excepcionalmente bien para la transmisión de señales de audio analógicas a nivel de línea.

¿La configuración de pines del conector D-Sub es compatible con mi equipo?
El cable utiliza la configuración de pines estándar de Yamaha, que es una de las más comunes en la industria del audio profesional para conectores D-Sub de 25 pines en equipos de audio. Se recomienda verificar la compatibilidad con el manual de su equipo antes de la compra.

¿Qué significa el doble apantallamiento?
Significa que el cable tiene dos capas de protección contra interferencias. Cada par de conductores internos tiene su propia pantalla protectora, y además, todo el conjunto de pares está envuelto en una segunda pantalla global. Esto proporciona una protección muy alta contra el ruido eléctrico y las interferencias externas.

Descripción para proyectos

Cable de interfaz multicore de 3 metros de longitud con conector D-Sub 25 pines macho a un breakout de 4 conectores XLR macho de 3 pines y 4 conectores XLR hembra de 3 pines. Basado en el cable Cordial CMD 8, cuenta con 8 pares trenzados de conductores de cobre estañado (sección 0.14 mm²). Incorpora un sistema de doble apantallamiento, con un escudo individual en espiral de cobre estañado para cada par y un escudo trenzado global también de cobre estañado. La impedancia característica es de 110 ohmios, cumpliendo con el estándar AES/EBU. El revestimiento exterior es de PVC negro con un diámetro total de 12,5 mm. Los conectores XLR presentan una carcasa metálica niquelada y la configuración de pines del D-Sub es compatible con el estándar Yamaha.
