Cordial ECLCAT7A-QUAD - Bobina de Cable de Red Multicore Cat.7A de 100 metros

Cordial ECLCAT7A-QUAD - Bobina de Cable de Red Multicore Cat.7A de 100 metros

El Cordial ECLCAT7A-QUAD es una solución de cableado de red de alto rendimiento diseñada para las aplicaciones más exigentes en entornos profesionales. Esta bobina de 100 metros presenta un diseño multicore único, que integra cuatro cables Cat.7A individuales dentro de una robusta cubierta exterior común. Fabricado en Alemania, este cable está diseñado para ofrecer una transmisión de datos fiable, estable y de alta velocidad, ideal para eventos en directo, estudios, instalaciones fijas y aplicaciones móviles donde la integridad de la señal es crítica.

Cada uno de los cuatro cables internos cumple con los rigurosos estándares de la Categoría 7A, garantizando un rendimiento excepcional para redes de hasta 10 Gigabit Ethernet (10GBASE-T). Gracias a su construcción S/FTP (Screened/Foiled Twisted Pair), cada par de conductores está individualmente apantallado con una lámina de aluminio (PiMF - Par en lámina metálica), y el conjunto completo de pares está protegido por una trenza de cobre estañado global. Este doble blindaje proporciona una protección superior contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), así como una excelente supresión de la diafonía (crosstalk), asegurando una señal limpia y sin errores incluso en entornos con alta densidad de cables y equipos electrónicos.

La construcción del ECLCAT7A-QUAD ha sido pensada para la durabilidad y la facilidad de manejo en el campo. A pesar de su diseño multicore, el cable mantiene una flexibilidad notable, facilitando su despliegue y enrollado. Sus conductores de cobre desnudo de alta pureza (AWG 26) y el aislamiento de PE con piel de espuma optimizan la conductividad y minimizan la atenuación de la señal, permitiendo transmisiones fiables a lo largo de distancias considerables. Además, es compatible con aplicaciones de alimentación a través de Ethernet (PoE) según el estándar IEEE 802.3at.

Características Principales

• Diseño Multicore 4 en 1: Integra cuatro cables de red Cat.7A independientes en una sola cubierta, simplificando el cableado y reduciendo el desorden en instalaciones complejas.
• Rendimiento Cat.7A: Cada línea interna está diseñada para soportar frecuencias de hasta 1000 MHz, siendo ideal para redes 10 Gigabit Ethernet y aplicaciones de transmisión de datos de alta velocidad.
• Blindaje Superior S/FTP: Cada par trenzado está protegido por una lámina de aluminio (PiMF) y el conjunto de los cuatro pares cuenta con una pantalla global de trenza de cobre estañado, ofreciendo máxima protección contra interferencias externas y diafonía.
• Conductores de Alta Calidad: Fabricado con conductores multifilares de cobre desnudo (7 x 0.16 mm) que garantizan una excelente conductividad y flexibilidad para aplicaciones móviles e instalaciones fijas.
• Aislamiento Avanzado: El aislamiento de polietileno (PE) con estructura de piel de espuma (Foam-Skin) asegura una baja capacitancia y una transmisión de señal estable.
• Compatibilidad PoE: Apto para la transmisión de alimentación a través de Ethernet según el estándar IEEE 802.3at, lo que permite alimentar dispositivos como cámaras IP o puntos de acceso directamente a través del cable de red.

Beneficios para el Profesional

El Cordial ECLCAT7A-QUAD está dirigido a ingenieros de sonido, técnicos de redes, integradores de sistemas y profesionales del sector audiovisual que necesitan una solución de cableado fiable y eficiente. Al consolidar cuatro líneas de red en un solo cable, se agiliza drásticamente el tiempo de montaje y desmontaje en eventos en directo, giras y producciones. Se reduce el número de cables a gestionar, lo que resulta en un espacio de trabajo más limpio, seguro y organizado. Su robustez y blindaje de primera clase garantizan que la transmisión de datos críticos, como audio sobre IP (Dante, AES67), vídeo sobre IP o control de iluminación, se realice sin interrupciones ni degradación de la señal, incluso en los entornos electromagnéticamente más hostiles.

Casos de Uso

• Eventos en Directo y Giras: Ideal para conectar FOH (Front of House) con el escenario, distribuyendo múltiples señales de red para consolas de mezcla digitales, sistemas de monitoreo personal y redes de control.
• Estudios de Grabación y Broadcast: Perfecto para establecer conexiones de red de alta velocidad entre salas de control, cabinas de grabación y racks de equipos, soportando protocolos de audio y vídeo sobre IP.
• Instalaciones Fijas: Una solución limpia y eficiente para teatros, auditorios, salas de conferencias y centros de datos que requieren múltiples puntos de conexión de red centralizados.
• Unidades Móviles de Televisión: Su diseño robusto y flexible lo hace adecuado para el uso intensivo en unidades móviles, facilitando un despliegue rápido y fiable en diferentes localizaciones.

Preguntas Frecuentes

¿Este cable es adecuado para redes Dante?
Sí, absolutamente. Sus especificaciones Cat.7A y su excelente blindaje lo hacen ideal para protocolos de audio sobre IP como Dante, AES67 o Ravenna, garantizando una transmisión de baja latencia y sin errores.

¿Puedo usar conectores RJ45 estándar con este cable?
Para aprovechar todo el rendimiento de la Cat.7A, se recomienda utilizar conectores específicos para esta categoría, como los GG45 o TERA, aunque es compatible con conectores RJ45 de alta calidad diseñados para cables con conductores AWG 26 y el diámetro total correspondiente.

¿El cable es resistente para uso en exteriores?
La cubierta está diseñada para ser robusta y duradera para aplicaciones móviles, pero no está específicamente clasificada para exposición permanente a la intemperie o a la luz solar directa (rayos UV). Para instalaciones permanentes en exteriores, se debería utilizar una protección adicional.

¿Qué significa que es "QUAD"?
Significa que dentro de la cubierta exterior principal se encuentran cuatro cables Cat.7A completos e independientes. Es como tener cuatro cables de red en uno, lo que simplifica enormemente el tendido de múltiples líneas a un mismo punto.

Descripción para proyectos

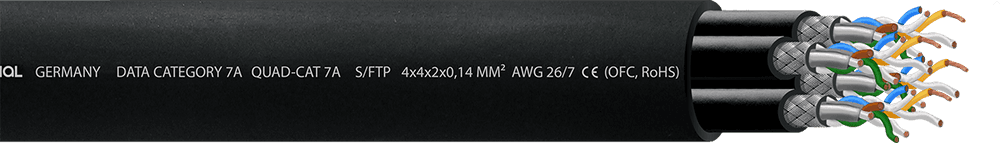

Bobina de 100 metros de cable de red multicore que integra 4 líneas de cable Cat.7A S/FTP individuales. Cada línea interna cuenta con 4 pares trenzados (PiMF), con conductores de cobre desnudo multifilar de 7x0.16 mm (AWG 26 / 0.14 mm²). El apantallamiento individual por par es de lámina de aluminio (AL/PT) y el apantallamiento global es una trenza de cobre estañado. El aislamiento del conductor es de PE con piel de espuma. La resistencia del conductor es de 145 Ω/km y la capacitancia es de 45 nF/km. El diámetro exterior total del cable es de 17.5 mm. Cumple con el estándar PoE IEEE 802.3at.
