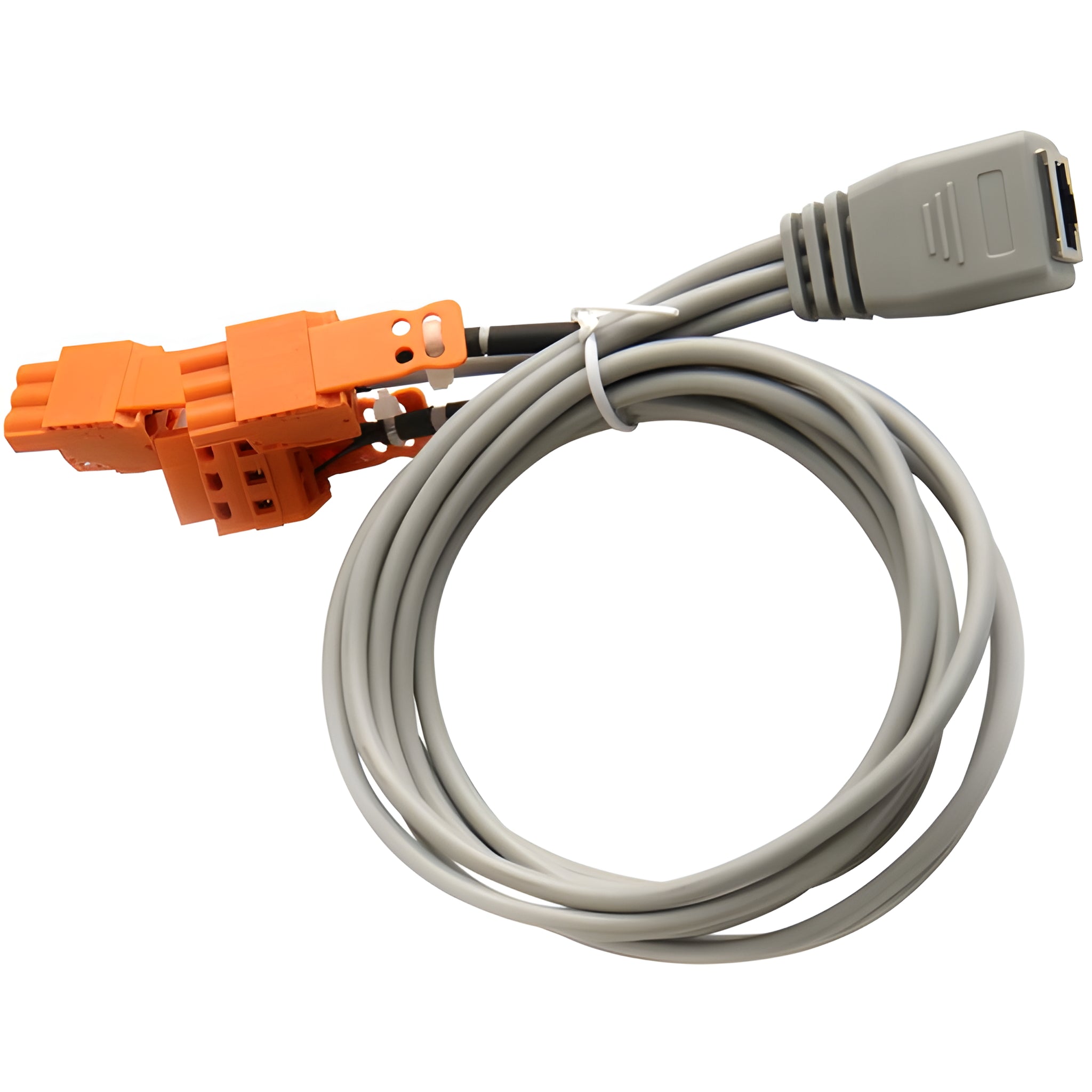

Audix CBLM3TERM - Cable Breakout de RJ45 a Bloque de Terminales para Micrófonos M3

Audix CBLM3TERM - Cable Breakout de RJ45 a Bloque de Terminales para Micrófonos M3

Optimice sus instalaciones de audio profesional con el Audix CBLM3TERM, un cable de interfaz de alto rendimiento diseñado específicamente para la serie de micrófonos de techo de tres elementos Audix M3. Este componente es esencial para integradores de sistemas que buscan una conexión limpia, segura y libre de interferencias entre la infraestructura de cableado estructurado y los equipos de procesamiento de audio.

El CBLM3TERM actúa como un puente crítico en la cadena de señal. Su función principal es convertir la salida unificada del micrófono M3 (que viaja a través de cableado CAT7/RJ45) en tres señales analógicas discretas, listas para ser conectadas directamente a procesadores digitales de señal (DSP), mezcladores automáticos o matrices de audio que utilizan entradas tipo Euroblock o Phoenix. Al eliminar la necesidad de soldaduras en campo o adaptadores XLR voluminosos, este cable agiliza significativamente el proceso de terminación en el rack de equipos.

Fabricado con estándares rigurosos, el cable cuenta con un blindaje completo que protege la integridad de la señal de audio contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), garantizando que la captura de voz cristalina del micrófono M3 llegue al procesador sin ruido añadido. Su longitud de aproximadamente 1,5 metros proporciona la flexibilidad necesaria para organizar el cableado dentro de los armarios de rack, permitiendo una gestión ordenada y profesional.

Características principales

• Conversión de Interfaz Dedicada: Transforma una entrada RJ45 hembra en tres salidas balanceadas independientes mediante conectores de bloque de terminales.
• Diseño para Serie M3: Específicamente diseñado para manejar los tres canales de audio discretos generados por las cápsulas del micrófono de techo Audix M3.
• Construcción Apantallada: Mantiene la cadena de señal protegida contra ruidos eléctricos, crucial para entornos corporativos o educativos con alta densidad de equipos electrónicos.
• Conectores Phoenix/Euroblock: Facilita la conexión directa a la mayoría de los procesadores DSP modernos sin necesidad de pelar cables manualmente ni usar herramientas complejas.
• Instalación Plug-and-Play: El conector RJ45 hembra permite acoplarse rápidamente al cable de infraestructura que viene desde el techo, simplificando el mantenimiento y los cambios futuros.

Beneficios para el integrador

El uso del Audix CBLM3TERM representa un ahorro de tiempo considerable en obra. En lugar de fabricar cables de ruptura manualmente, lo cual es propenso a errores de fase o cableado, el integrador dispone de una solución terminada de fábrica y testeada. Esto asegura una consistencia total en instalaciones grandes donde se despliegan múltiples micrófonos de techo, garantizando que cada canal (Izquierdo, Derecho, Centro/Surround) llegue al puerto correcto del DSP sin confusiones.

Casos de uso

• Salas de Videoconferencia: Conexión de micrófonos de techo M3 a códecs de video o procesadores de audio dedicados en salas de juntas.
• Auditorios y Educación a Distancia: Integración de captura de audio ambiental en sistemas de gestión de aprendizaje o grabación de conferencias.
• Zonificación de Audio: Instalaciones donde se requiere separar las señales de las tres cápsulas del M3 para enviarlas a diferentes zonas o para mezclas automáticas avanzadas.
• Racks de Equipos Densos: Entornos donde el espacio es limitado y se prefiere evitar el uso de conectores XLR grandes en favor de regletas de terminales compactas.

Preguntas frecuentes

• ¿Este cable sirve para conectar el micrófono directamente a un switch de red?
  No, aunque utiliza conectores RJ45, este cable transporta señales de audio analógico, no datos digitales ni Ethernet. Conectarlo a un switch de red podría dañar el equipo.
• ¿Necesito herramientas especiales para instalarlo?
  No, el lado RJ45 es de inserción directa y los bloques de terminales suelen tener tornillos o mecanismos de resorte para fijarse al DSP.
• ¿Es compatible con otros micrófonos que no sean el M3?
  Está diseñado específicamente para el pinout (configuración de pines) del sistema Audix M3. Su uso con otros equipos RJ45 de audio dependerá de si coinciden exactamente con el esquema de cableado de Audix.
• ¿El cable soporta alimentación Phantom?
  Sí, el cableado está diseñado para permitir el paso de la alimentación Phantom necesaria para operar las cápsulas de condensador del micrófono M3 desde el DSP.

Descripción para proyectos

Cable de interfaz tipo "breakout" apantallado de 1,52 metros para sistema de micrófono de techo de tres elementos. Consta de un conector de entrada RJ45 hembra que distribuye la señal a tres conectores de salida tipo bloque de terminales (Phoenix) de 3 pines. Conductor de cobre libre de oxígeno con blindaje para inmunidad a RF. Diseñado para la interconexión entre la bajada de infraestructura CAT7 del micrófono y las entradas analógicas balanceadas de procesadores digitales de señal (DSP) o mezcladores de instalación fija.
