El BSS BLU-160 es un procesador de señal en red de la plataforma Soundweb London que combina E/S configurables por tarjetas, DSP de arquitectura abierta y el bus digital BLU link de 256 canales con baja latencia y topología tolerante a fallos. Diseñado para instalaciones profesionales y aplicaciones críticas, cumple EN 54-16 y se configura mediante HiQnet London Architect / Audio Architect con flujo de trabajo por arrastrar y soltar.

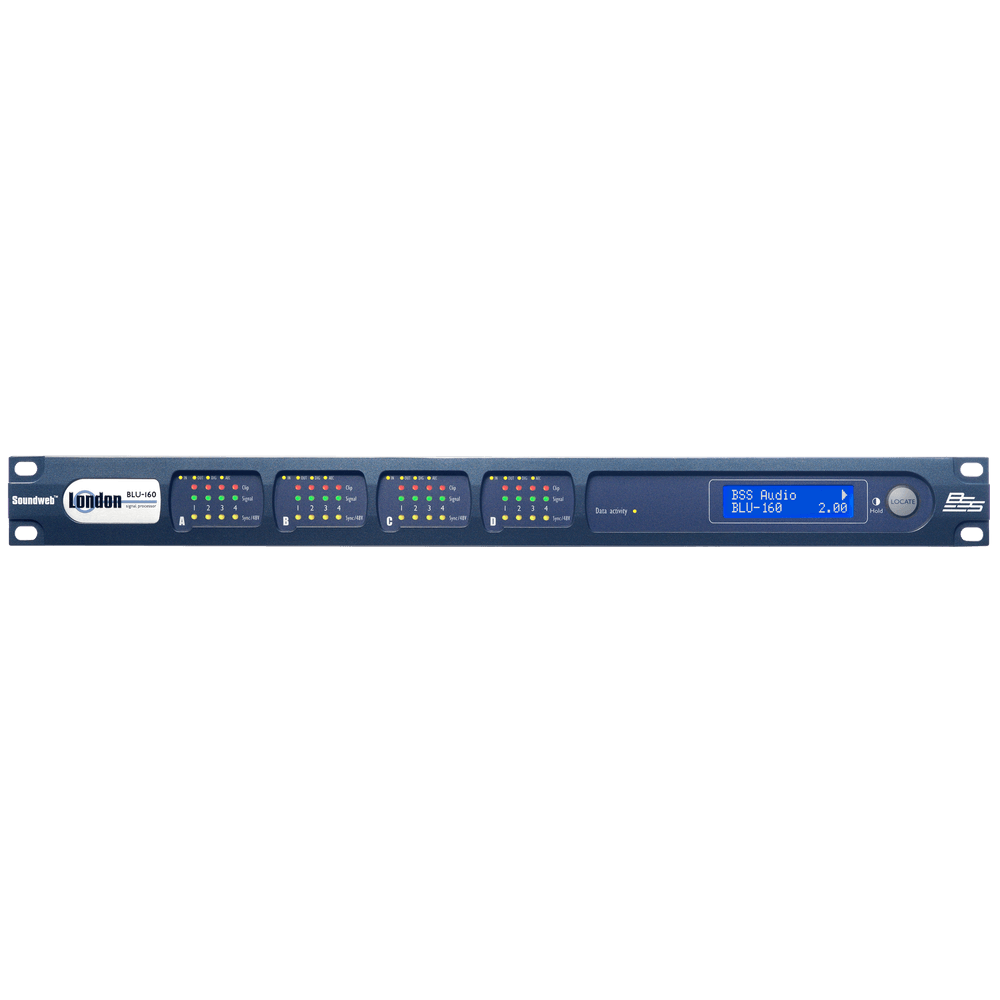

El chasis de 19”/1U integra cuatro ranuras que admiten cualquier combinación de tarjetas de entrada analógica (con phantom 48 V y ganancia 0–48 dB en pasos de 6 dB), salida analógica, entradas/salidas digitales AES/EBU & S/PDIF (con SRC 8–96 kHz), entradas AEC y tarjeta híbrida telefónica (4 canales por tarjeta). El frontal ofrece LCD con datos de dispositivo (nombre, IP, firmware, hora…), indicadores LED por canal (Señal, Clip, Sync/48 V/tipo de tarjeta) y Locate bidireccional para identificar el equipo desde y hacia el software.

Características principales

• Arquitectura modular: 4 ranuras; hasta 16 E/S por chasis (4 canales por tarjeta).
• Procesamiento abierto: DSP con 400 MHz de potencia y amplia paleta de bloques de audio y lógica.
• BLU link 256 ch @ 48 kHz (128 ch @ 96 kHz), 100 m entre dispositivos y hasta 60 nodos; extensible por fibra a >40 km.
• Entradas analógicas con phantom 48 V por canal y ganancia 0–48 dB (6 dB pasos).
• I/O digital AES/EBU y S/PDIF a 48/96 kHz con conversión de muestreo 8–96 kHz.
• Integración de control: 12 GPI + 6 GPO, RS-232 y Ethernet de gestión.
• Supervisión local: LCD informativo, LEDs por canal, Locate bidireccional.
• Conformidad: EN 54-16 para aplicaciones de seguridad humana.

Beneficios del producto

• Flexibilidad total de E/S: combine hoy las tarjetas que necesita y amplíe mañana sin cambiar el chasis.
• Interoperabilidad fiable: transporte multicanal por BLU link con latencias muy bajas y tolerancia a fallos.
• Diseño y mantenimiento sencillos: configuración drag-and-drop, diagnóstico desde el frontal y Locate.
• Integración profesional: GPIO, RS-232 y documentación Interface Kit para sistemas de control de terceros.

Casos de uso

• Auditorios y centros de convenciones: matrices de audio escalables con E/S distribuidas.
• Edificios corporativos/educativos: pasarela entre fuentes analógicas/digitales y redes BLU link.
• Sistemas de megafonía/evacuación: proyectos con requisitos EN 54-16.

Preguntas frecuentes

• ¿Cuántos canales admite cada tarjeta? 4 canales; el chasis acepta hasta 4 tarjetas (máx. 16 E/S).
• ¿Qué distancias soporta BLU link? 100 m entre dispositivos con Cat 5e; con conversión a fibra se supera 40 km.
• ¿Se puede ver el estado sin PC? Sí, mediante LCD y LEDs por canal en el panel frontal.

Descripción para proyectos

Procesador en red BSS BLU-160, chasis 19”/1U (45 × 483 × 318 mm, 4,1 kg). 4 ranuras para tarjetas (4 canales/ranura): entradas/salidas analógicas; I/O digital AES/EBU & S/PDIF (48/96 kHz, SRC 8–96 kHz); entradas AEC; híbrido telefónico. Entradas analógicas: phantom 48 V y ganancia 0–48 dB (pasos 6 dB); A/D 38,7/Fs. Salidas analógicas: +19 dBu máx., THD <0,01 %, DR 108 dB; D/A 28/Fs. BLU link: 256 ch @ 48 kHz, 100 m máx. entre nodos, hasta 60 dispositivos, latencia por nodo 4 / Fs; extensible por fibra >40 km. Control: 12× GPI, 6× GPO (0/+5 V; 10 mA fuente/60 mA sumidero; 440 Ω), RS-232, Ethernet. Alimentación 100–240 V CA, consumo <35 VA; rango térmico 0–45 °C. Cumple EN 54-16.
