BSS BLU-102 - Procesador de conferencias con AEC e híbrido telefónico (10×8, BLU link)

BSS BLU-102 - Procesador de conferencias con AEC e híbrido telefónico (10×8, BLU link)

El BSS BLU-102 es un procesador de señal para conferencias de la plataforma Soundweb London con 10 entradas analógicas y 8 salidas analógicas, híbrido telefónico analógico integrado (RJ-11) y AEC dedicado para hasta 8 canales. Su arquitectura abierta se diseña y controla con HiQnet Audio Architect, incorporando una paleta completa de bloques de audio y lógica. La interconexión entre dispositivos se realiza a través del bus digital BLU link de 48 canales (del 1 al 48 dentro del anillo de 256), con baja latencia, tramos de hasta 100 m por Cat 5e y opción de redundancia cerrando el anillo.

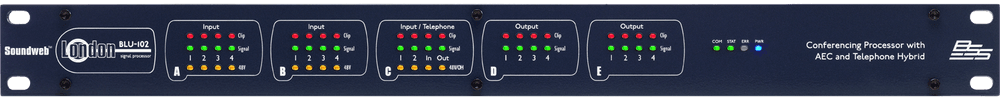

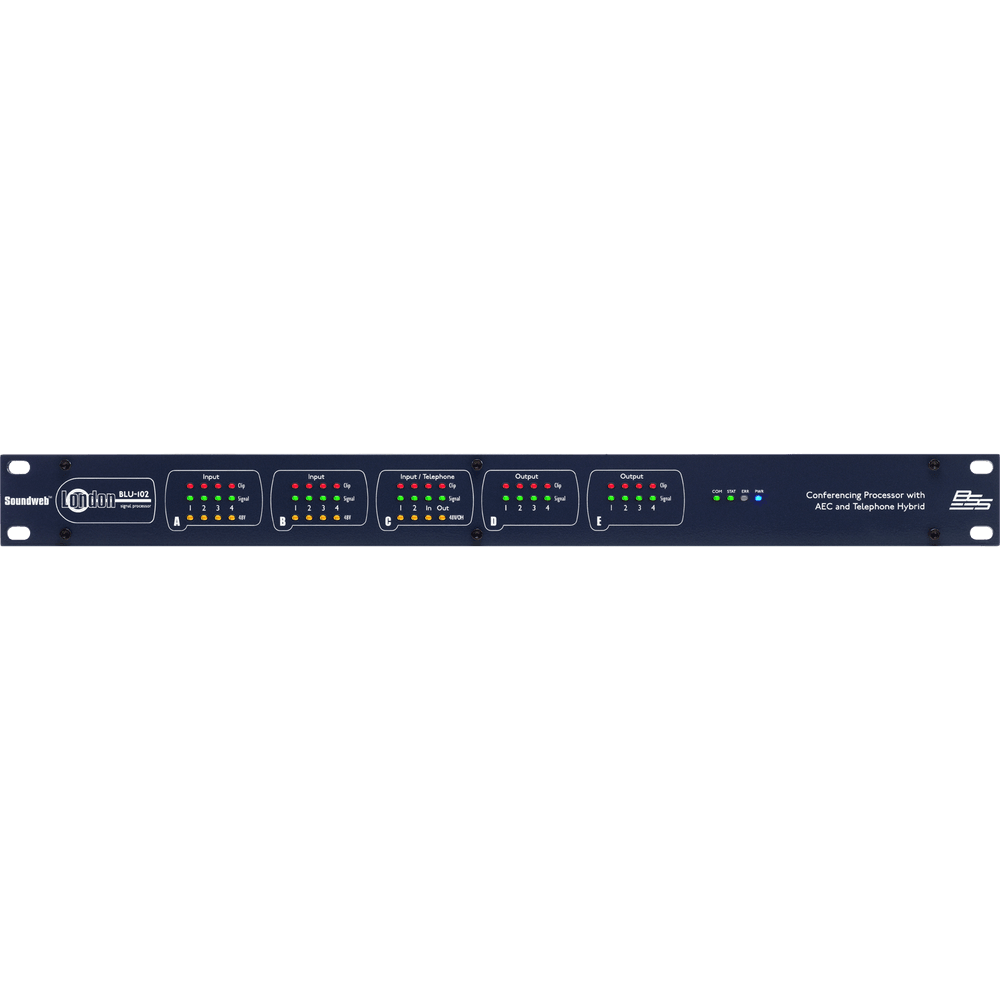

En cada entrada analógica se dispone de ganancia por software de 0 a +48 dB en pasos de 6 dB y phantom 48 V conmutable. El frontal ofrece indicación LED de Señal, Clip, 48 V (entradas) y Off Hook (teléfono), además de los LEDs de COM/STAT/ERR/PWR y función Locate bidireccional.

Características principales

• Entradas/Salidas: 10× entradas mic/línea electrónicamente balanceadas + 8× salidas de línea.
• Híbrido telefónico analógico (RJ-11) para líneas POTS/PSTN o PBX analógica.
• AEC dedicado: hasta 8 canales con AGC y cancelación de ruido por canal.
• BLU link 48 canales (parte de un anillo de 256 ch), 11/Fs por salto (0,23 ms @ 48 kHz) y 4/Fs de paso (0,08 ms @ 48 kHz); máx. 100 m entre nodos, hasta 60 dispositivos.
• Rendimiento de audio:
  • Entradas: 111 dB DR (A), CMRR > 75 dB @1 kHz, EIN < −125 dBu (150 Ω), A/D 37/Fs (0,77 ms @ 48 kHz).
  • Salidas: +19 dBu máx., THD < 0,01 % (+10 dBu), 108 dB DR (unweighted), D/A 29/Fs (0,60 ms @ 48 kHz).
• Interfaz de control: 12 GPI + 6 GPO (incluye watchdog y salida optoaislada), RS-232, Ethernet para control.

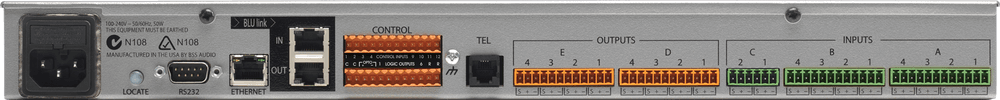

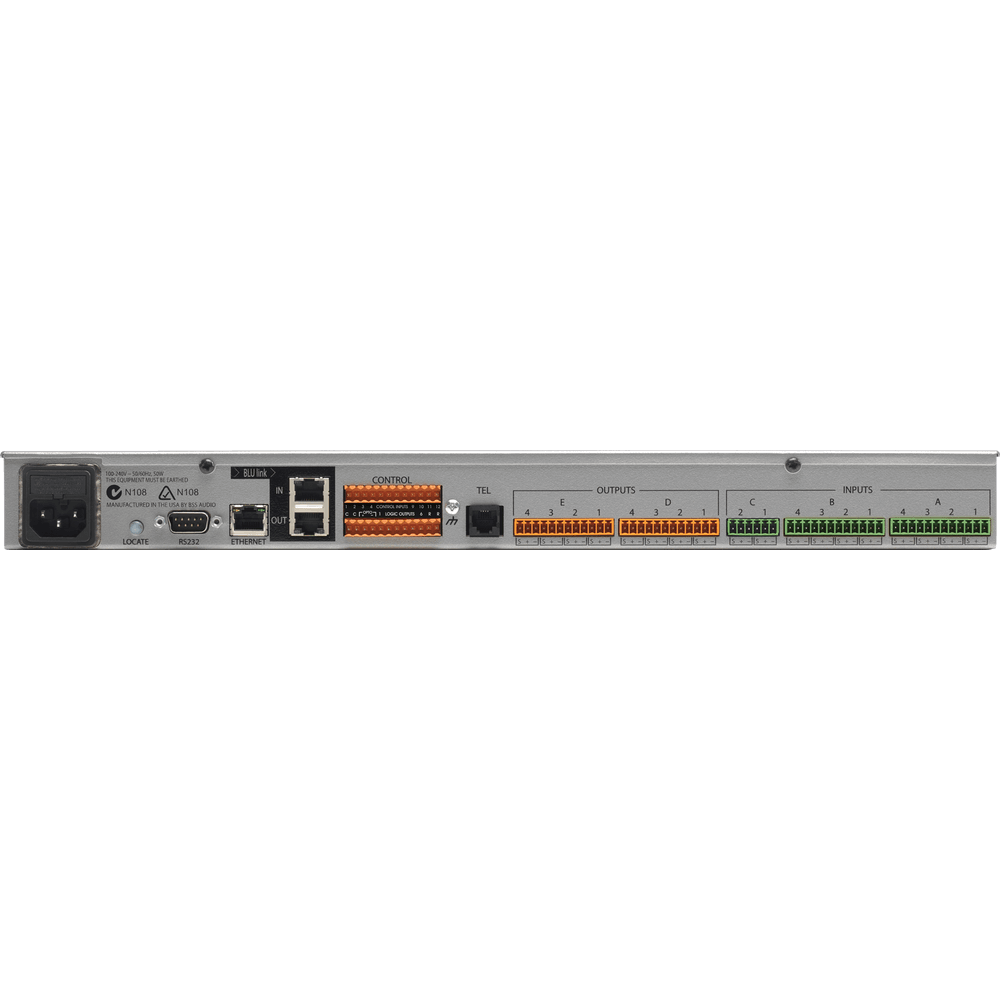

• Chasis 19”/1U, 100–240 V CA, consumo < 55 VA; dimensiones 45 × 483 × 318 mm, peso 4,1 kg.

Beneficios del producto

• Todo en uno para salas de conferencia: DSP, AEC multicanal y telefonía analógica en un único equipo.
• Instalación rápida y escalable: BLU link simplifica el cableado, permite redundancia en anillo y crecimiento por módulos.
• Control e integración abiertos: GPIO, RS-232 y Audio Architect facilitan la integración con sistemas de terceros.
• Operación segura: indicación clara en el frontal y función Locate para identificar equipos en red.

Casos de uso

• Salas de reuniones y boardrooms con telefonía POTS/PBX y AEC en múltiples micrófonos.
• Centros educativos, auditorios y administración: distribución por BLU link hacia etapas y expansores.
• Integraciones corporativas multizona con control externo (AMX/Crestron) vía GPIO/RS-232.

Preguntas frecuentes

• ¿Cuántos canales AEC incluye? Hasta 8 algoritmos AEC independientes, con AGC y cancelación de ruido por canal.
• ¿Qué línea telefónica admite? Conexión RJ-11 para POTS/PSTN o PBX analógica.
• ¿Qué distancia admite BLU link? 100 m por tramo Cat 5e entre dispositivos; hasta 60 nodos.
• ¿Se puede cerrar en anillo? Sí, conectando el último dispositivo de vuelta al primero para redundancia.

Descripción para proyectos

Procesador de conferencias BSS BLU-102: 10× entradas mic/línea (ganancia 0…+48 dB, pasos 6 dB; phantom 48 V por canal; EIN < −125 dBu, CMRR > 75 dB), 8× salidas de línea (+19 dBu máx., THD < 0,01 %, 108 dB DR). AEC hasta 8 canales (latencia 2385/Fs, cola 200 ms). Híbrido telefónico RJ-11 (300–3,3 kHz, THD <0,3 %, pérdida transhíbrida >48 dB, TX −10 dBm RMS, RX +3,2 dBm RMS). BLU link 48 ch (parte del anillo 256 ch), latencia 11/Fs por salto y 4/Fs de paso; hasta 100 m y 60 nodos. Control: 12 GPI + 6 GPO (opto y watchdog), RS-232, Ethernet. Alimentación 100–240 V CA, <55 VA; dimensiones 45 × 483 × 318 mm; peso 4,1 kg; rango térmico 5–35 °C.
