Briteq PD-32SH - Distribuidor de corriente trifásico 32A en formato Rack 19" con salidas Schuko europeo, Harting y Socapex

Briteq PD-32SH - Distribuidor de corriente trifásico 32A en formato Rack 19" con salidas Schuko europeo, Harting y Socapex

El distribuidor de corriente trifásico BRITEQ PD-32SH es la solución definitiva para profesionales que requieren una gestión de energía segura, eficiente y completamente versátil en eventos, espectáculos e instalaciones complejas. Diseñado y construido con los más altos estándares de calidad europeos e internacionales, este distribuidor de energía de 32A se presenta en un chasis metálico extremadamente robusto de formato rack 19 pulgadas ocupando 3 unidades de altura (3U), lo que facilita su integración directa en cualquier armario de conexiones o flightcase estándar para aplicaciones de touring.

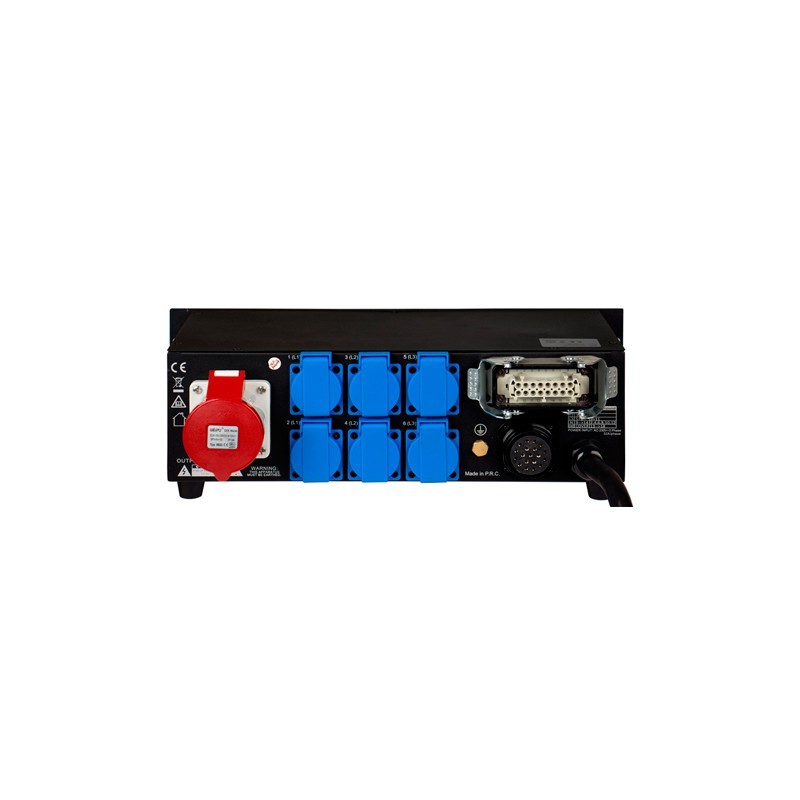

Este equipo destaca por su excepcional nivel de seguridad y conectividad. En su panel trasero y frontal, incorpora múltiples formatos de salida que garantizan la máxima flexibilidad para empresas de alquiler y técnicos audiovisuales. Cuenta con seis enchufes tipo Schuko europeo de 16A con toma de tierra, distribuidos equitativamente a razón de dos tomas por fase. Además, para la alimentación estructurada de infraestructuras de iluminación y complejos escenarios que utilizan mangueras multipar, el dispositivo incluye una salida industrial rectangular de 16 pines tipo Harting y una salida industrial redonda de 19 pines tipo Socapex, cubriendo todos los estándares del sector industrial y audiovisual.

La protección eléctrica de este sistema es insuperable gracias a su cableado interno sobredimensionado, el cual aporta una enorme fiabilidad bajo cargas de trabajo continuas y exigentes. La entrada de alimentación principal se realiza mediante un cable de 1,5 metros de longitud equipado con un conector industrial CEE de 5 polos (3 fases, neutro y tierra) de 32A. Para la protección general, incorpora un potente interruptor magneto-térmico de 4 polos y 32A que corta simultáneamente todas las salidas, incluyendo la toma de derivación (bypass) CEE de 32A que permite encadenar varias unidades con total seguridad. En caso de emergencia, este sistema central desconecta las tres fases y el neutro de manera instantánea.

Adicionalmente, el distribuidor está equipado con un interruptor diferencial de corriente residual de 30 mA y 4 polos, un elemento normativo crucial para prevenir descargas eléctricas y proteger tanto a los operarios de la instalación como a los equipos conectados frente a posibles fugas a tierra. Cada fase cuenta con una supervisión visual precisa mediante voltímetros y amperímetros digitales independientes con lectura LCD de tres dígitos, permitiendo un monitoreo en tiempo real del equilibrio de la carga eléctrica. La protección individual de las salidas se gestiona mediante seis disyuntores automáticos magneto-térmicos C16 de 16A (1 polo y neutro), repartiendo dos de ellos por cada fase para poder aislar de forma inmediata cualquier problema o cortocircuito a un circuito específico sin llegar a afectar al suministro global del resto del sistema.

Características principales

• Conectividad total: Dispone de 6 salidas tipo Schuko europeo de 16A (dos por fase), un conector industrial Harting de 16 pines y un conector Socapex de 19 pines para máxima compatibilidad con cableados complejos de escenarios.

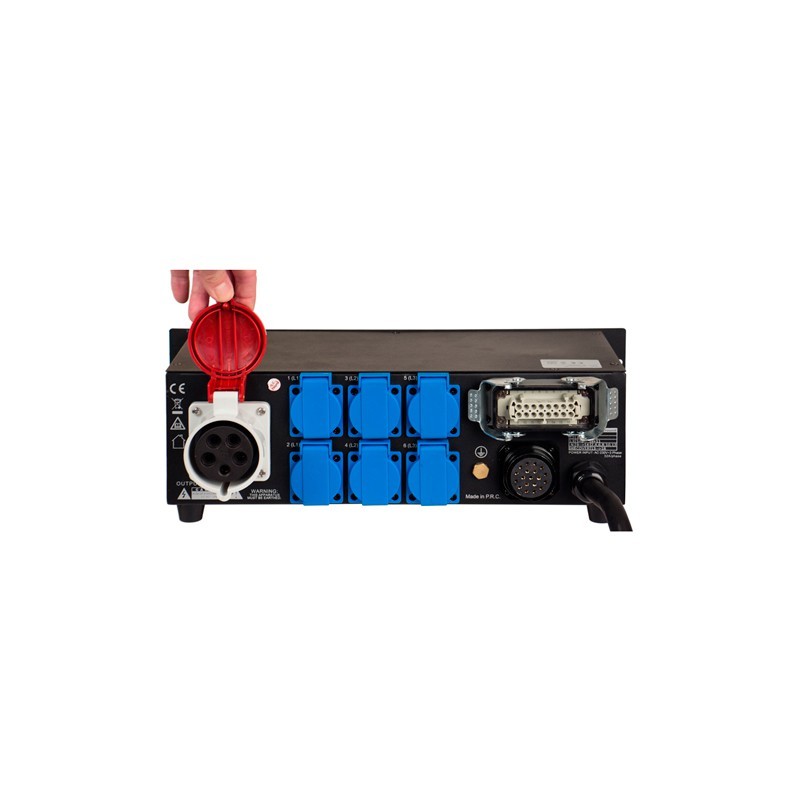

• Alimentación y puenteo eficiente: Incluye un cable fijo de entrada de 1,5 metros de alta resistencia con clavija CEE 32A (3P+N+E) y una salida paralela o bypass CEE 32A en el chasis para encadenar fácilmente múltiples distribuidores de corriente.
• Seguridad integral y avanzada: Equipado con un disyuntor principal de 4 polos (32A), un interruptor diferencial salvavidas de 30 mA y seis magneto-térmicos individuales C16 (16A), garantizando una protección total frente a cortocircuitos, derivaciones y sobrecargas.

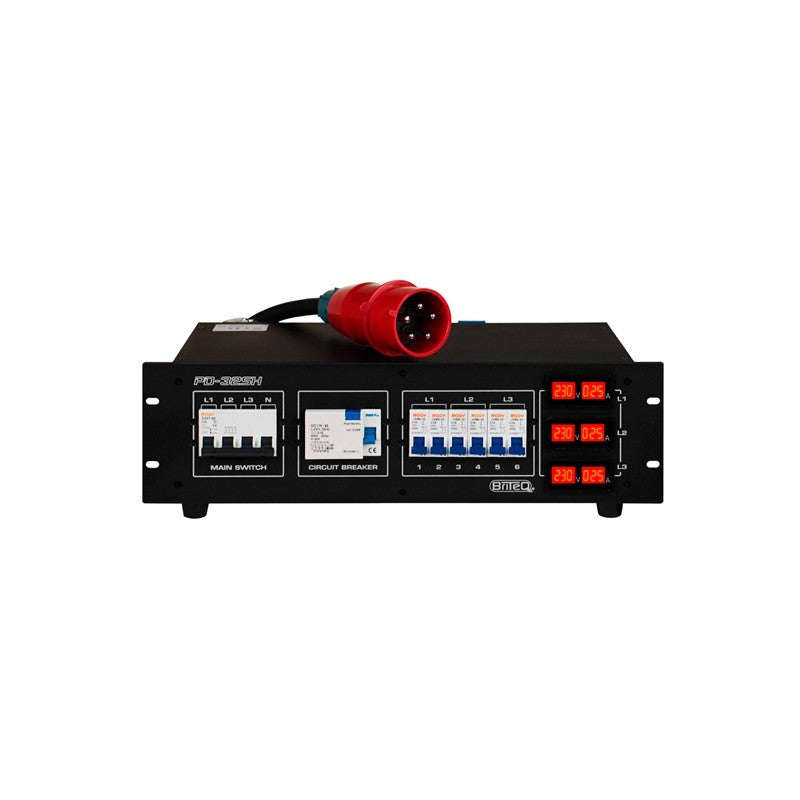

• Monitorización digital por fase: Integra de fábrica tres voltímetros y tres amperímetros con pantallas LCD digitales precisas, permitiendo llevar un control estricto de la tensión suministrada y el consumo en cada una de las líneas trifásicas.

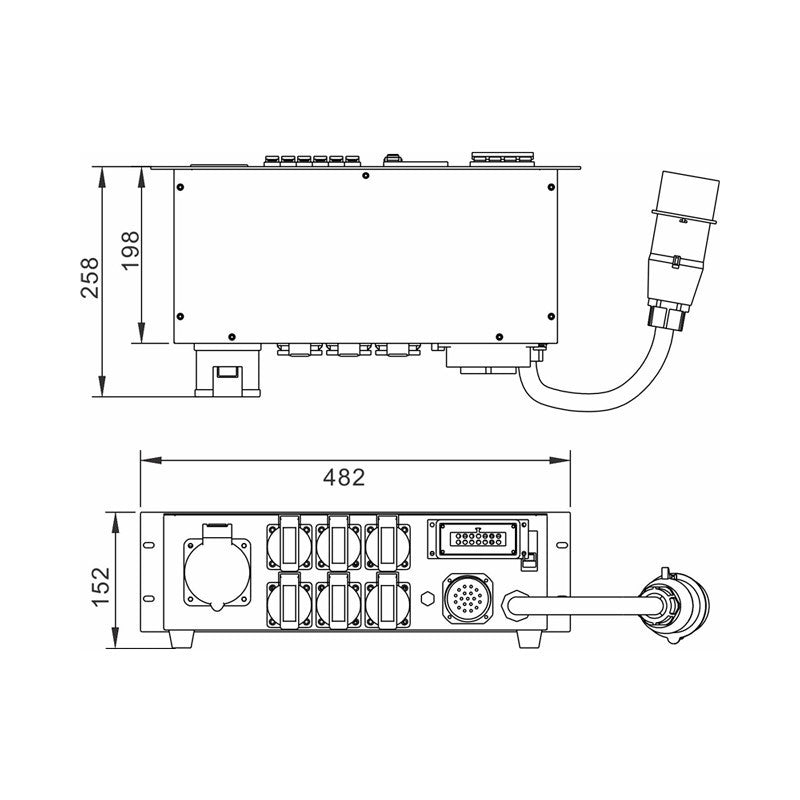

• Construcción profesional: Ensamblado en una robusta carcasa metálica de color negro, diseñada bajo el estándar de rack de 19 pulgadas y 3U de altura, idónea para montajes continuos y transporte exigente.
• Cableado interno de gran capacidad: Montado con secciones de cable generosamente dimensionadas (5,2 mm² para las líneas de 32A y 2,1 mm² para las de 16A), evitando problemas de calentamiento y asegurando una extensa vida útil del equipo.

Beneficios para el profesional del sector

Incorporar el BRITEQ PD-32SH a tu flujo de trabajo se traduce de inmediato en absoluta tranquilidad y ahorro de tiempo. Para las compañías de alquiler de material audiovisual y los riggers o instaladores de escenarios, contar con un equipo que concentre tanta variedad de conexiones en un solo formato elimina por completo la necesidad de trasladar adaptadores, multiplicadores o sub-cuadros adicionales. Su enorme capacidad para manejar de forma segura una potencia total de hasta 22.080 vatios (7.360 vatios por fase) lo convierte en el cerebro energético perfecto para alimentar complejos racks de amplificación o puentes de iluminación que agrupen docenas de focos y robótica.

Otro beneficio fundamental es su rapidez de diagnóstico ante cualquier eventualidad durante un evento en directo. Al incluir seis disyuntores individuales y lecturas precisas por pantalla en su panel frontal, el técnico responsable puede verificar la carga por cada fase de un simple vistazo. Es posible detectar si existe un desequilibrio de consumos mucho antes de que se dispare una protección térmica general. Si desafortunadamente ocurriera un fallo en un proyector o altavoz en una línea concreta, los disyuntores de 16A cortarán la energía aislando la avería al instante y manteniendo completamente operativas y a salvo el resto de las ramas de la instalación.

Casos de uso

Este distribuidor de energía ha sido desarrollado como el compañero ideal en múltiples situaciones donde la exigencia técnica es alta y no hay margen para las interrupciones:

• Empresas de alquiler y Touring: Ideal para su montaje fijo en racks de distribución eléctrica alimentando escenarios, sistemas Line Array de PA, racks de monitores, e iluminación espectacular móvil.
• Teatros y grandes auditorios: Perfecto como base para modernizar o complementar la infraestructura eléctrica, proporcionando una conectividad rápida y ordenada hacia varas de focos y motores de elevación mediante mangueras Socapex y Harting.
• Platós de televisión y estudios de cine: Ofrece la versatilidad precisa para suministrar potencias elevadas a sistemas de pantallas LED gigantes, lámparas de descarga y proyectores HMI de gran demanda energética de forma continua.
• Eventos corporativos e instalaciones efímeras: Aporta la solución más rápida para acometidas temporales en recintos feriales, estands comerciales o carpas asegurando el cumplimiento normativo en prevención de riesgos eléctricos.

Preguntas frecuentes

¿Se pueden utilizar las salidas Schuko, Harting y Socapex simultáneamente?
Sí, todos los tipos de salida se pueden emplear a la vez. No obstante, el usuario siempre debe asegurarse de que la suma total de los consumos conectados no exceda la capacidad máxima por cada fase, que es de 32A o 7.360 W. Resulta esencial utilizar los monitores LCD frontales para equilibrar de manera óptima las cargas a través de las tres fases disponibles.

¿La salida tipo bypass de 32A está también protegida por el disyuntor principal de emergencia?
Efectivamente. El gran disyuntor principal de 4 polos y 32A protege la totalidad del sistema del panel, incluyendo de forma expresa la conexión CEE de derivación (bypass) a las siguientes unidades en cadena. En caso de una gran emergencia que requiera el corte total, todo el sistema que dependa de este cuadro paralizará su suministro inmediatamente.

¿Qué especificaciones tiene el cable incluido para la toma de entrada general?
El equipo llega de fábrica con una manguera de alimentación de muy alta calidad y 1,5 metros de longitud. Este cable se compone de 5 hilos con una sección de 6 mm² (modelo H07RN-F 5G6), rematado con un robusto conector industrial macho estándar CEE IEC60309 de 32A (las 3 fases más el hilo de neutro y el hilo de toma de tierra).

¿Qué pasa si un equipo o cable conectado a uno de los enchufes sufre una derivación a tierra?
La seguridad está plenamente cubierta, puesto que este cuadro incorpora un interruptor diferencial general de corriente residual muy sensible, tarado a 30 mA y de tipo tetrapolar. Tan pronto como detecte una minúscula derivación, saltará cortando la alimentación para impedir una descarga eléctrica peligrosa.

¿Exige algún tipo de ventilación especial en el montaje en rack?
No requiere ventilación forzada adicional más allá del diseño natural del rack estándar en formato de interiores, debido a que el cableado interno se encuentra sobredimensionado intencionadamente para evitar sobrecalentamientos por efecto Joule a su máxima capacidad.

Descripción para proyectos

Distribuidor de corriente trifásico profesional de clase I montado en caja metálica para formato rack de 19 pulgadas (3U). Alimentación mediante manguera integrada de 1,5 metros tipo H07RN-F 5G6 con enchufe industrial macho CEE de 32A (3P+N+E). Equipado con una toma paralela de derivación (bypass) tipo CEE de 32A (3P+N+E). Módulo de conectividad múltiple compuesto por: 6 tomas tipo Schuko europeo de 16A distribuidas en pares por fase, 1 base conector rectangular de 16 pines formato Harting y 1 base conector circular multipar de 19 pines formato Socapex. Protección de red garantizada con interruptor general magneto-térmico tetrapolar de 32A e interruptor diferencial de corriente residual de 4 polos con sensibilidad de 30 mA. Sistema de protección de líneas integrado por 6 disyuntores automáticos C16 (16A, 1P+N). Monitorización visual frontal por fase equipada con voltímetros y amperímetros independientes provistos de pantallas digitales LCD precisas de 3 dígitos. Potencia máxima admitida global de 22.080 W, carga máxima de 7.360 W (32A) por fase y de 3.680 W (16A) por salida estándar. Sección del cableado interno reforzada a 5,2 mm² para las líneas de 32A y 2,1 mm² para las líneas de 16A. Carcasa exterior en acero de color negro apta para usos en entorno interior. Peso neto: 8,78 kg.
