AMX PR-0402 - Matriz de Conmutación HDMI 4x2 4K60 con Gestión EDID y HDR

AMX PR-0402 - Matriz de Conmutación HDMI 4x2 4K60 con Gestión EDID y HDR

El AMX PR-0402 (Serie Precis) es una solución de distribución de vídeo matricial diseñada para redefinir el estándar de calidad y fiabilidad en instalaciones audiovisuales de pequeño y mediano tamaño. Esta matriz de conmutación 4x2 no es un simple selector de vídeo; es una herramienta profesional de enrutamiento que permite gestionar cuatro fuentes HDMI diferentes y enviarlas de forma independiente o simultánea a dos pantallas distintas, garantizando una integridad de señal absoluta. Su arquitectura está pensada para entornos corporativos y educativos donde la fidelidad de la imagen y la flexibilidad de control son innegociables.

Lo que distingue al PR-0402 es su capacidad para manejar señales de vídeo 4K a 60 fps con un submuestreo de croma 4:4:4. Esto significa que el dispositivo ofrece una reproducción de vídeo "píxel por píxel", sin la compresión de color que suelen sufrir los conmutadores de gama baja. Esta característica es crucial para la visualización de contenido rico en detalles, como hojas de cálculo complejas, planos de arquitectura o contenido multimedia de alta definición, asegurando que cada línea y cada matiz de color se representen exactamente como la fuente original lo concibió.

Además de su potencia visual, este equipo resuelve uno de los problemas más comunes en la integración audiovisual: la gestión del audio. Gracias a su capacidad de desembebido de audio dinámico, el instalador puede extraer el sonido de cada salida HDMI de forma separada a través de conexiones analógicas. Esto facilita la integración directa con amplificadores, barras de sonido o sistemas de procesamiento de audio (DSP) sin necesidad de convertidores externos adicionales, simplificando el rack y reduciendo puntos de fallo.

Características principales

El AMX PR-0402 está cargado de funcionalidades técnicas avanzadas que aseguran su compatibilidad con los estándares actuales y futuros:

• Vídeo 4K60 4:4:4 Real: Soporta el ancho de banda completo de HDMI 2.0 (18 Gbps), permitiendo resoluciones de hasta 4096 x 2160 a 60 Hz sin pérdida de información de color.
• Soporte HDR Total: Es compatible con las tecnologías de Alto Rango Dinámico más exigentes, incluyendo HDR10+, Dolby Vision y color profundo de 36 bits, ofreciendo un contraste y una vibración de color superiores.
• Gestión EDID Integral: Elimina los conflictos de resolución entre fuentes y pantallas, asegurando que cada dispositivo envíe la señal óptima automáticamente.
• Protección de Contenido: Cumple con el estándar HDCP 2.2, garantizando la reproducción fluida de contenidos protegidos de servicios de streaming y reproductores Blu-ray 4K.

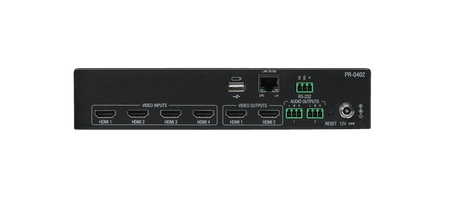

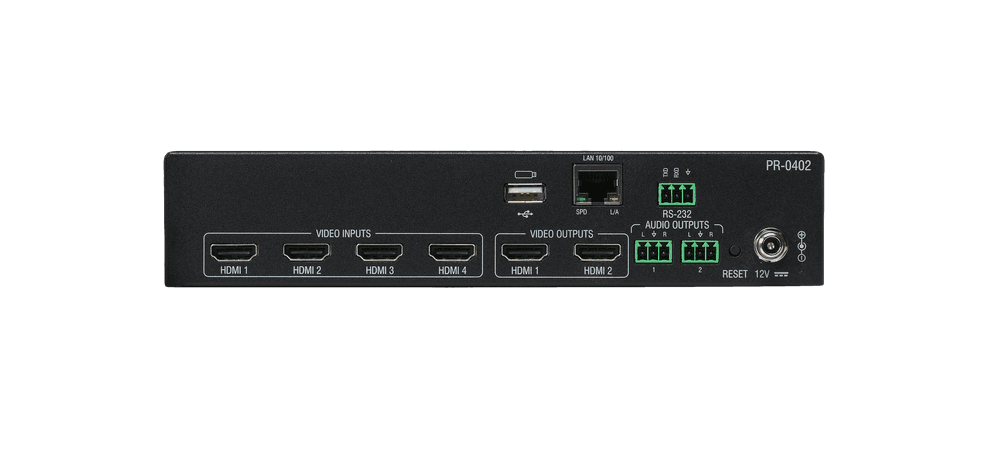

• Desembebido de Audio: Cuenta con salidas de audio analógico estéreo balanceado/desbalanceado (bloques de terminales de 3 pines) para cada salida de vídeo.
• Interfaz Web HTML5: Permite la configuración, control y actualización del sistema desde cualquier navegador moderno sin necesidad de instalar software propietario.
• API de Control Abierta: Facilita la integración con sistemas de control de terceros o propietarios (como AMX NetLinx) a través de Telnet/SSH o puerto serie.

Beneficios del producto

Para el integrador y el usuario final, el PR-0402 ofrece una tranquilidad operativa excepcional. Su fiabilidad de grado comercial asegura un funcionamiento continuo 24/7. La inclusión de modos de conmutación automática transforma la experiencia del usuario en salas de reuniones: el sistema puede detectar cuando un usuario conecta su portátil y mostrarlo en pantalla sin que nadie tenga que tocar un mando a distancia o un panel táctil, creando una experiencia "sin contacto".

Además, su diseño compacto y silencioso permite una instalación discreta, ya sea montado detrás de una pantalla, bajo una mesa o en un rack técnico. La flexibilidad de control es otro gran beneficio; desde los botones frontales para un uso rápido y sencillo, hasta la gestión remota avanzada por IP, el dispositivo se adapta al nivel de complejidad que requiera el proyecto.

Casos de uso

Este conmutador matricial es ideal para diversos entornos profesionales:

• Aulas y Espacios de Formación: Permite al instructor alternar entre un PC, una cámara de documentos y un reproductor multimedia, enviando contenido diferente al proyector principal y a un monitor de confianza.
• Salas de Reuniones Divisibles: Gracias a sus dos salidas independientes, puede gestionar dos zonas de visualización distintas o unificarlas cuando la sala se utiliza en formato completo.
• Espacios de Huddle (Trabajo colaborativo): La conmutación automática facilita que los equipos se conecten y presenten al instante sin configuraciones complejas.
• Señalización Digital (Digital Signage): Capaz de distribuir contenido de alta calidad a dos pantallas comerciales con fiabilidad total.
• Auditorios Pequeños y Lugares de Culto: Gestión profesional de vídeo y extracción de audio para el sistema de megafonía del recinto.

Preguntas frecuentes

¿El conmutador escala la imagen si conecto una pantalla 1080p y una 4K?
El PR-0402 es una matriz de conmutación, no un escalador. Generalmente, la gestión EDID negociará la resolución común más alta compatible con las pantallas conectadas, o se puede forzar una EDID específica en las entradas.

¿Qué tipo de conector se utiliza para la salida de audio analógico?
Utiliza conectores de bloque de terminales (tipo Phoenix) de 3 pines, que son el estándar profesional para conexiones de audio seguras y fiables en instalaciones fijas.

¿Es necesario un controlador AMX para usar este equipo?
No es obligatorio. Aunque se integra nativamente con el ecosistema AMX, dispone de una API abierta y una interfaz web, por lo que puede funcionar de forma autónoma o controlado por sistemas de otras marcas.

¿Soporta señales de control CEC?
Sí, el dispositivo tiene capacidades para gestionar comandos CEC, lo que permite, por ejemplo, encender o apagar las pantallas conectadas al detectar señal (dependiendo de la compatibilidad del monitor).

Descripción para proyectos

Matriz de conmutación de vídeo digital HDMI 4x2 con soporte para resoluciones hasta 4K a 60 Hz con muestreo de color 4:4:4 y tasa de transferencia de datos de 18 Gbps. El equipo debe ser compatible con los estándares HDMI 2.0 y HDCP 2.2, y soportar formatos de alto rango dinámico incluyendo HDR10+ y Dolby Vision. Deberá incluir capacidades de gestión avanzada de EDID y modos de conmutación automática y manual. El dispositivo contará con 4 entradas HDMI y 2 salidas HDMI Tipo A. Además, deberá disponer de funcionalidad de desembebido de audio para extraer sonido estéreo analógico de cada salida de vídeo de forma independiente a través de conectores de bloque de terminales de 3 pines. Las opciones de control incluirán botones en el panel frontal, interfaz gráfica web basada en HTML5, y API abierta mediante control IP y puerto serie RS-232. La unidad se alimentará mediante fuente externa de 12V DC.
