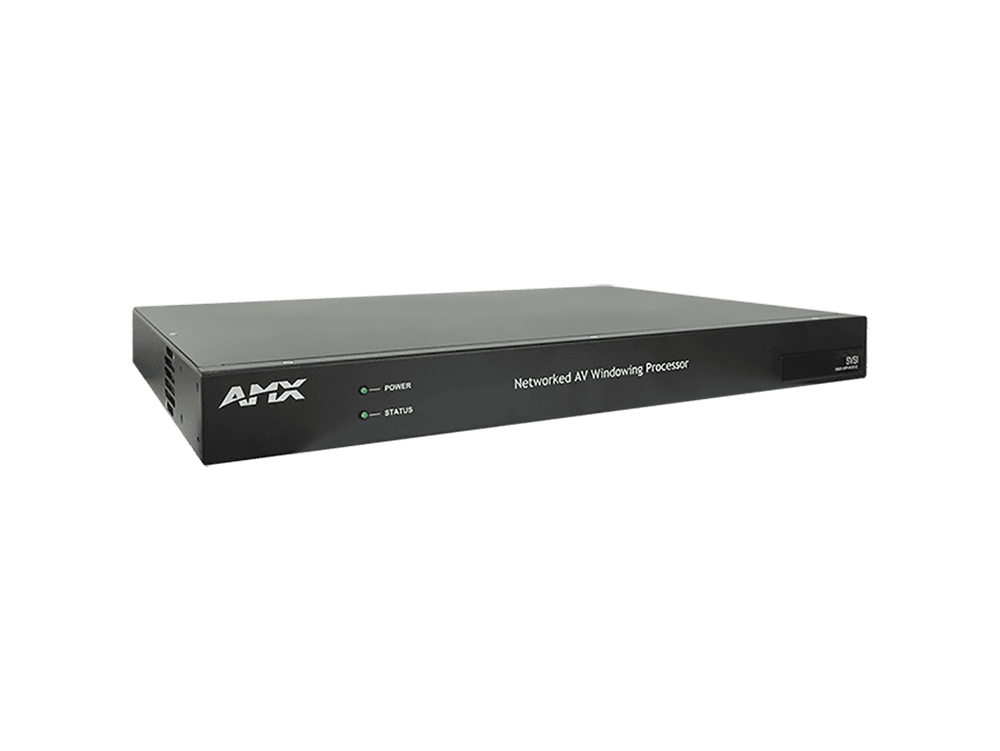

AMX NMX-WP-N1512 - Procesador de Ventanas y Composición de Video sobre IP para Serie N1000

AMX NMX-WP-N1512 - Procesador de Ventanas y Composición de Video sobre IP para Serie N1000

El AMX NMX-WP-N1512 redefine la gestión de señales en entornos profesionales AV, eliminando las barreras del hardware tradicional. Este procesador de ventanas (Windowing Processor) está diseñado específicamente para trabajar en perfecta armonía con la familia de codificadores y decodificadores de video sobre IP de la Serie N1000. A diferencia de los mezcladores de video convencionales que dependen de múltiples cables HDMI o SDI, el N1512 gestiona múltiples transmisiones HD en tiempo real exclusivamente a través de Ethernet.

Este dispositivo representa un cambio de paradigma fundamental en la tecnología ProAV: toda la entrada y salida de video se realiza mediante cables de red estándar. Esto no solo simplifica drásticamente la infraestructura física, sino que reduce los costes de instalación y soporte técnico al centralizar la gestión del video en el switch de red. Capaz de recibir hasta cuatro flujos de video IP independientes, el procesador los compone en una única imagen (como un mosaico, PiP o diseño personalizado) y la retransmite a la red como un nuevo flujo único que puede ser decodificado por cualquier unidad N1000 receptora.

Su arquitectura flexible permite una escalabilidad sin precedentes. Si su proyecto requiere monitorizar más de cuatro fuentes, el NMX-WP-N1512 admite el apilamiento de unidades (stacking), permitiendo configuraciones complejas de 7x1, 10x1, 13x1, 16x1 o incluso superiores, manteniendo una latencia imperceptible y una calidad de imagen prístina gracias a la compresión MPC (Minimal Proprietary Compression) característica de la serie N1000.

Características principales

• Entradas y Salidas 100% IP: Sin conectores de video tradicionales. Gestiona 4 flujos de entrada y genera 1 flujo de salida compuesto utilizando puertos Ethernet RJ-45 dedicados.
• Capacidad de Modernización (Retrofit): Se integra fácilmente en cualquier red de video SVSI N1000 existente sin necesidad de recablear la sala; simplemente conéctelo al switch de red.
• Configuración 4x1 y Apilamiento: De forma nativa acepta 4 fuentes de video más fondos estáticos. Mediante la conexión en cascada virtual de múltiples unidades, puede ampliar la capacidad de ventanas según las necesidades del proyecto.
• Preajustes de Diseño (Presets): Almacene y recupere instantáneamente configuraciones de pantalla (Quad, Picture-in-Picture, 3+1, etc.) mediante sistemas de control externos. Las transiciones entre diseños incluyen animaciones suaves.
• Matriz de Audio Independiente: Incluye un conmutador de matriz de audio interno que permite seleccionar qué flujo de audio específico acompañará a la composición de video final.
• Interfaz Web Intuitiva: Configuración completa de recortes, escalado, posición y bordes a través de una interfaz de usuario basada en navegador, facilitando la puesta en marcha.

Beneficios del sistema

El NMX-WP-N1512 aporta una flexibilidad operativa que el hardware de video tradicional no puede igualar. Al residir en la red, el procesador puede ubicarse físicamente en cualquier lugar (en un rack de servidores centralizado, lejos de las pantallas), liberando espacio en la sala de conferencias o el centro de control. Además, la capacidad de gestionar el contenido mediante software permite cambios de diseño rápidos sin intervención física.

Para los integradores, el beneficio principal es la reducción de puntos de fallo: menos cables de video, extensores y convertidores significan un sistema más robusto y fácil de mantener. Para el usuario final, ofrece una experiencia visual fluida y profesional, ideal para la toma de decisiones en tiempo real basada en múltiples fuentes de información.

Casos de uso

• Centros de Control y Operaciones (NOC): Visualización simultánea de múltiples ordenadores, cámaras de seguridad o paneles de datos en un solo videowall o pantalla de gran formato.
• Salas de Conferencias Corporativas: Comparación de documentos o presentaciones lado a lado (side-by-side) provenientes de diferentes portátiles conectados a la red N1000.
• Entornos de Hostelería y Sports Bars: Creación de composiciones atractivas para mostrar múltiples eventos deportivos en una sola pantalla gigante o proyector.
• Señalización Digital (Digital Signage): Combinación de video en vivo con fondos estáticos corporativos o información promocional en vestíbulos y recepciones.
• Educación y Auditorios: Visualización del ponente y su presentación simultáneamente mediante configuraciones Picture-in-Picture (PiP).

Preguntas frecuentes

¿Necesito cables HDMI para conectar las fuentes al procesador?
No. El N1512 recibe las señales de video ya codificadas a través de la red Ethernet desde los codificadores de la serie N1000. No tiene entradas HDMI físicas.

¿Es compatible con codificadores de las series N2000 o N3000?
No, este modelo está diseñado específicamente para trabajar con el algoritmo de compresión de la Serie N1000 (MPC). Existen otros modelos de procesadores para las otras series.

¿Cómo se visualiza el resultado final?
El procesador genera un nuevo flujo de video IP. Necesitará un decodificador de la serie N1000 conectado a su pantalla o proyector para visualizar la imagen compuesta.

¿Qué sucede si necesito mostrar más de 4 videos?
Puede utilizar la función de apilamiento (stacking). Esto implica usar procesadores adicionales donde la salida de uno se convierte en una entrada del siguiente, permitiendo composiciones de 7, 10, 13 o más ventanas.

Descripción para proyectos

Procesador de composición de video sobre IP (Windowing Processor) en formato rack 1RU, compatible exclusivamente con la Serie N1000 de AMX. El dispositivo debe disponer de 4 puertos de entrada de red (RJ-45) para la recepción de flujos MPC y puertos de salida de red para la transmisión del flujo compuesto. Capacidad nativa de procesamiento de ventanas 4x1 con soporte para apilamiento lógico de unidades para configuraciones expandidas (7x1, 10x1, etc.). Debe incluir matriz de audio seleccionable, soporte para fondos estáticos, presets de diseño recuperables y gestión vía interfaz web o sistema de control.
