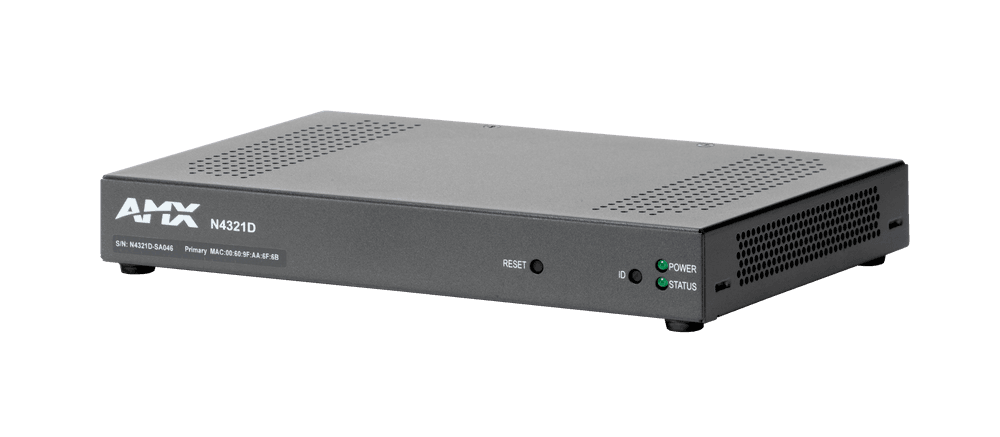

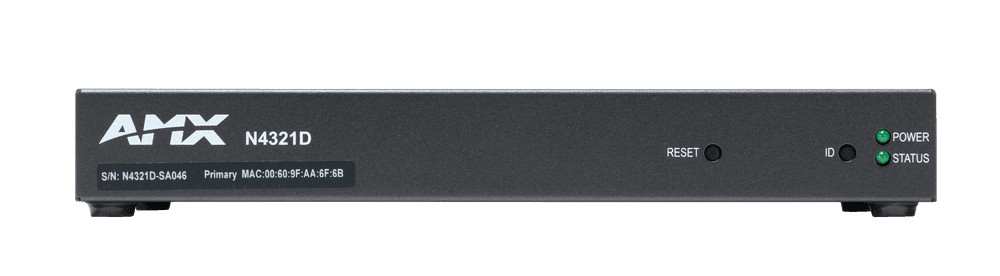

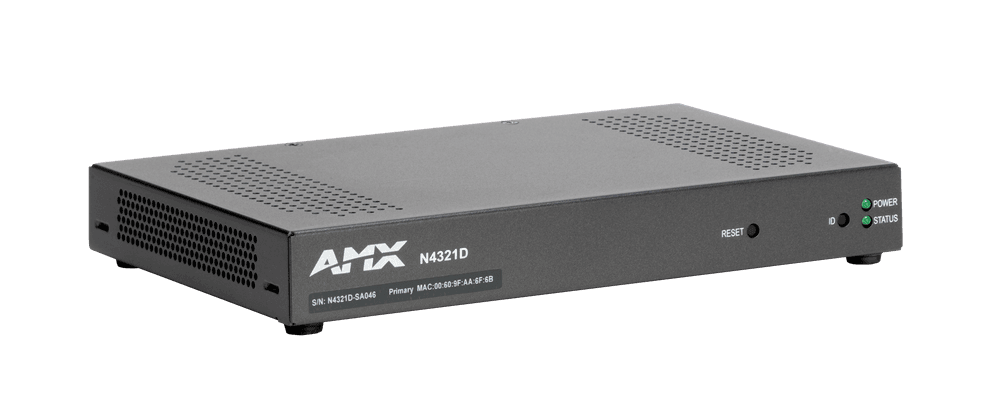

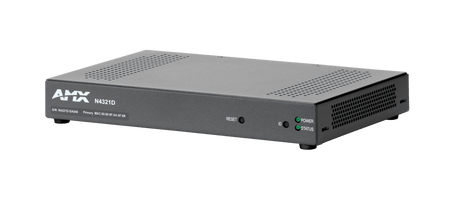

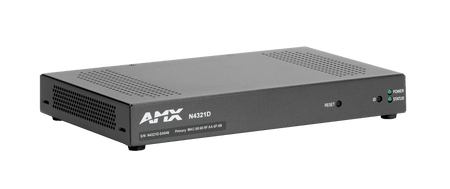

AMX NMX-ATC-N4321D - Transceptor de Audio sobre IP con Dante y AES67

AMX NMX-ATC-N4321D - Transceptor de Audio sobre IP con Dante y AES67

El AMX NMX-ATC-N4321D se presenta como la solución definitiva para la convergencia de sistemas audiovisuales modernos, actuando como un puente robusto y versátil entre las redes de vídeo SVSI y los estándares de audio profesional más exigentes del mercado. Este transceptor de audio sobre IP no es simplemente un conversor; es una potente herramienta de gestión de señales diseñada para eliminar las barreras entre el audio analógico tradicional y las redes digitales de vanguardia como Dante y AES67.

En el complejo ecosistema de las instalaciones AV actuales, los integradores a menudo se enfrentan al reto de conectar "islas" de tecnología incompatible. El N4321D resuelve este problema permitiendo el flujo bidireccional y la transcodificación en tiempo real. Puede recibir audio PCM nativo de codificadores de vídeo SVSI y convertirlo instantáneamente a formato Dante para su procesamiento en DSPs de terceros, o viceversa, tomar una mezcla de un sistema Dante y entregarla a una salida analógica balanceada para amplificación local o sistemas de asistencia auditiva. Su capacidad para manejar flujos de audio sobre IP PCM, Dante y AES67 simultáneamente lo convierte en el núcleo de distribución de audio más flexible de la serie N.

La unidad destaca por su arquitectura de doble puerto Ethernet Gigabit, que facilita la integración en infraestructuras de red complejas, permitiendo separar el tráfico de control del tráfico de audio crítico o extender la red mediante conexiones en cadena. Además, su diseño eficiente permite la alimentación a través de PoE+ (Power over Ethernet), simplificando drásticamente la instalación al eliminar la necesidad de fuentes de alimentación locales y reduciendo el cableado en rack o en instalaciones remotas detrás de pantallas.

Características principales

• Interoperabilidad Total: Actúa como pasarela universal entre redes de vídeo SVSI (PCM) y redes de audio profesional (Dante/AES67), además de integrar equipos analógicos.
• Transcodificación Avanzada: Capacidad de convertir formatos en cualquier dirección: de Analógico a Dante, de Dante a PCM, de PCM a Analógico, y más.

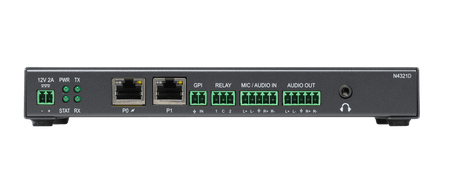

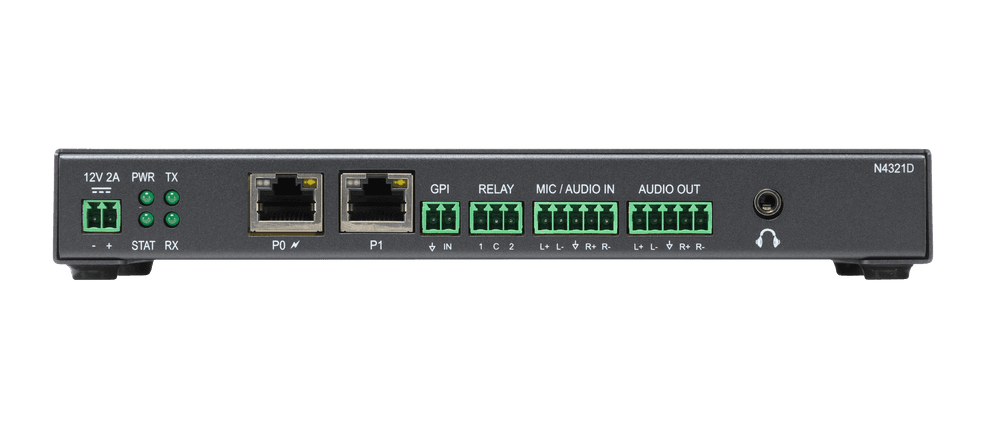

• Conectividad Dual Gigabit: Equipado con dos puertos RJ45 (P0 y P1) con detección automática 10/100/1000 Mbps para una gestión de red flexible y baja latencia.
• E/S Analógica Profesional: Incluye entradas y salidas de audio balanceado (conectores Phoenix) y desbalanceado para máxima compatibilidad con micrófonos y fuentes de línea.
• Alimentación PoE+: Compatible con el estándar IEEE 802.3at, permitiendo recibir energía y datos a través de un único cable de red Ethernet.
• Phantom Power: Soporte de alimentación fantasma de 48V en las entradas para la conexión directa de micrófonos de condensador profesionales.
• Matriz de Audio Escalable: Permite construir una matriz de conmutación de audio virtual con un número ilimitado de entradas y salidas a través de la red.

Beneficios para el integrador y el usuario final

Para el integrador de sistemas, el NMX-ATC-N4321D reduce significativamente la complejidad del diseño. Ya no es necesario especificar múltiples cajas de conversión o tarjetas de interfaz costosas para cada dispositivo; una sola unidad gestiona múltiples formatos. La inclusión de una API abierta asegura que el dispositivo pueda ser controlado no solo por sistemas AMX, sino por cualquier controlador de terceros, garantizando una libertad total en la programación.

Para el usuario final, el beneficio es la transparencia y la calidad. El audio de una presentación de vídeo se escucha con claridad cristalina a través del sistema de sonido principal de la sala (Dante), sin retardos perceptibles ni ruidos de masa asociados al cableado analógico de larga distancia. La latencia extremadamente baja de la unidad asegura una sincronización labial (lip-sync) perfecta en aplicaciones de videoconferencia y directo.

Casos de uso

• Salas de Conferencias Corporativas: Extraer el audio de una presentación de vídeo SVSI y enviarlo a un DSP con Dante para la mezcla y cancelación de eco en la sala.
• Auditorios Universitarios: Conectar micrófonos analógicos del atril directamente al N4321D para convertirlos a AES67 y distribuirlos a través del campus hacia salas de desbordamiento o sistemas de grabación de lecciones.
• Estadios y Eventos en Vivo: Enviar audio desde una consola de mezclas Dante hacia decodificadores de vídeo SVSI situados en palcos VIP o zonas comunes.
• Sistemas de Megafonía IP: Utilizar la salida analógica para alimentar amplificadores locales en zonas específicas que reciben audio desde una matriz centralizada por red.

Preguntas frecuentes

• ¿Necesito una fuente de alimentación externa para usar el N4321D?
  No, el dispositivo está diseñado para funcionar con PoE+ (Power over Ethernet) a través del puerto P0 conectado a un switch compatible. No obstante, dispone de una entrada de 12V DC si prefiere alimentación local (fuente no incluida).
• ¿Puede este dispositivo enviar audio de un micrófono analógico a una red Dante?
  Sí, el N4321D acepta audio analógico (incluso con Phantom Power de 48V) y lo convierte digitalmente para transmitirlo como un flujo Dante o AES67 a la red.
• ¿Es compatible con controladores que no sean de AMX?
  Absolutamente. Aunque se integra nativamente con el software N-Able y controladores AMX, dispone de una API abierta que permite su gestión desde cualquier sistema de control de terceros.
• ¿Qué latencia introduce el sistema?
  El proceso de transcodificación y conversión tiene una latencia de audio aproximada de 20ms (excluyendo la propagación de red), lo cual es imperceptible para la mayoría de aplicaciones de refuerzo sonoro y vídeo.

Descripción para proyectos

Transceptor de audio sobre IP diseñado para la integración de redes de vídeo en red y audio profesional. La unidad deberá soportar la transmisión y recepción simultánea de flujos de audio Dante, AES67 y PCM nativo de la serie N. Contará con capacidades de transcodificación entre formatos digitales y analógicos. Dispondrá de entrada y salida de audio analógico balanceado mediante conectores de bloque de terminales de 5 pines, así como soporte para audio desbalanceado. La interfaz de red constará de dos puertos Gigabit Ethernet (RJ45) con detección automática, siendo uno de ellos compatible con alimentación PoE+ (IEEE 802.3at) para operación con un solo cable. Deberá incluir alimentación Phantom de 48V seleccionable para entradas de micrófono y ofrecer una API abierta para control por terceros. Dimensiones compactas para montaje en superficie o rack mediante accesorios opcionales.
