AMX NMX-ATC-N4321D-C - Tarjeta Transceptora de Audio sobre IP con Dante y AES67

AMX NMX-ATC-N4321D-C - Tarjeta Transceptora de Audio sobre IP con Dante y AES67

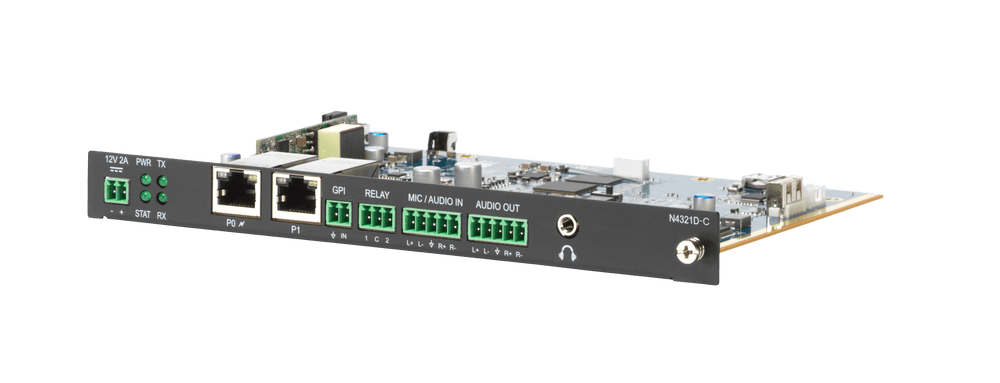

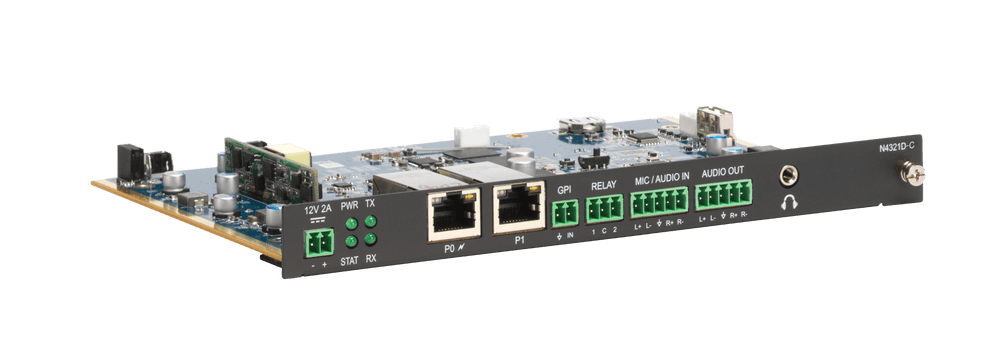

La AMX NMX-ATC-N4321D-C se presenta como la solución definitiva para la convergencia de audio en entornos profesionales, diseñada específicamente para eliminar las barreras entre sistemas de audio dispares. Esta tarjeta transceptora de alto rendimiento actúa como un puente universal, permitiendo la conexión fluida entre redes de audio analógicas tradicionales y los protocolos de audio sobre IP más avanzados del mercado, incluyendo Dante, AES67 y PCM nativo de SVSI. Su formato de tarjeta está optimizado para instalaciones en rack de alta densidad, integrándose perfectamente en chasis de la serie N-Series (como el NMX-ACC-N9206), lo que facilita una gestión centralizada y ordenada del cableado en salas de servidores o armarios técnicos.

Más que un simple convertidor, este dispositivo es una potente herramienta de transcodificación. Ya sea que su proyecto requiera integrar micrófonos analógicos en una red Dante, enviar audio desde una consola digital AES67 a un sistema de distribución de vídeo SVSI, o convertir transmisiones PCM para su procesamiento en un DSP externo, la N4321D-C gestiona estas tareas con una latencia mínima y una fidelidad de audio excepcional. Gracias a su capacidad para manejar transmisiones de audio balanceado y no balanceado, junto con su doble conectividad de red Gigabit, ofrece a los integradores una flexibilidad sin precedentes para diseñar arquitecturas de audio complejas sin complicaciones técnicas.

Características principales

• Interoperabilidad total "Any-to-Any": Capacidad robusta de transcodificación que permite convertir señales entre cualquiera de los formatos soportados: analógico, Dante, AES67 y PCM. Esto garantiza que el audio pueda fluir libremente desde cualquier fuente hacia cualquier destino dentro de la red.
• Conectividad de red dual: Equipada con dos puertos Gigabit Ethernet (RJ-45) con detección automática. Esto permite separar el tráfico de control del tráfico de audio o crear puentes entre redes físicamente separadas, asegurando un rendimiento estable y baja latencia.
• Entradas y Salidas Analógicas Profesionales: Cuenta con conectores Phoenix de 5 pines para entrada y salida de audio balanceado o no balanceado, permitiendo la conexión directa de fuentes de línea profesionales o equipos de consumo.
• Integración con ecosistema SVSI: Se integra nativamente con las soluciones de vídeo sobre IP de AMX, permitiendo que el audio se enrute y gestione utilizando las mismas herramientas de control (como N-Able o N-Command) que el sistema de vídeo.
• Alimentación PoE Simplificada: Soporte para Power over Ethernet (PoE 802.3at), lo que elimina la necesidad de fuentes de alimentación locales y reduce el cableado, recibiendo datos y energía a través de un único cable Ethernet.

Beneficios de la integración

Para los ingenieros de sistemas y gestores de instalaciones, la AMX NMX-ATC-N4321D-C resuelve el problema de las "islas de audio". Permite aprovechar la infraestructura de red existente para distribuir audio de alta calidad sin las limitaciones de distancia del cableado analógico. Su diseño modular tipo tarjeta ahorra espacio valioso en el rack y simplifica el mantenimiento. Además, al soportar protocolos estándar de la industria como AES67, asegura la compatibilidad futura y la inversión a largo plazo, permitiendo que equipos de diferentes fabricantes "hablen" entre sí sin necesidad de convertidores de formato propietarios costosos.

Casos de uso ideales

• Salas de conferencias corporativas: Integración de micrófonos de techo Dante con sistemas de videoconferencia que requieren entradas analógicas o USB (vía puentes SVSI).
• Auditorios universitarios: Distribución de audio desde un atril analógico hacia amplificadores distribuidos por IP en diferentes zonas del edificio.
• Estadios y grandes recintos: Enlace entre la red de audio principal del recinto (Dante/AES67) y los sistemas de vídeo distribuido en palcos y zonas VIP.
• Centros de control: Gestión de múltiples fuentes de audio entrantes de diferentes formatos para su monitorización centralizada.

Preguntas frecuentes

¿La tarjeta N4321D-C funciona de forma autónoma fuera de un chasis?
Este modelo específico (terminación -C) está diseñado físicamente para ser montado en un chasis de tarjeta (Card Cage) de AMX (como el N9206). Si necesita una unidad independiente para montaje en superficie o bandeja, debe buscar la versión sin la terminación "C".

¿Puedo usar los dos puertos Ethernet para redundancia?
Los puertos actúan principalmente como un switch interno de dos puertos, permitiendo conectar en cadena otros dispositivos o conectar la tarjeta a dos segmentos de red, facilitando la separación de tráfico Dante del tráfico de control general si se configura adecuadamente.

¿Necesito una fuente de alimentación externa si uso un switch PoE?
No, el puerto P0 está habilitado para PoE (Power over Ethernet). Si su switch de red suministra PoE estándar, la tarjeta se alimentará directamente a través del cable de red, simplificando enormemente la instalación.

Descripción para proyectos

Tarjeta transceptora de audio sobre IP en formato modular para chasis de rack, diseñada para la conversión y transmisión bidireccional de señales de audio. El dispositivo debe soportar simultáneamente los protocolos Dante, AES67 y PCM (SVSI), así como audio analógico balanceado y no balanceado. Debe contar con dos puertos Gigabit Ethernet (10/100/1000 Mbps) con detección automática, siendo uno de ellos compatible con alimentación PoE (802.3at). La unidad incluirá conectores tipo Phoenix de 5 pines para entrada y salida de audio analógico, soportando conversión A/D y D/A a 16-bit con frecuencias de muestreo de hasta 48 kHz. Debe ofrecer capacidad de control a través de API abierta y software de gestión propietario compatible con sistemas de vídeo sobre IP. La latencia de audio no debe superar los 20ms.
