AMX EXB-REL8 - Interfaz de Relé de 8 Canales sobre ICSLan

AMX EXB-REL8 - Interfaz de Relé de 8 Canales sobre ICSLan

La interfaz de relé AMX EXB-REL8 es una solución profesional diseñada para extender el control de dispositivos a través de una red Ethernet estándar. Este equipo permite la gestión remota de hasta ocho dispositivos mediante cierres de contacto desde un controlador central AMX NetLinx. Su diseño aprovecha la infraestructura de red existente para ofrecer un método simple y escalable para entornos de control centralizado, ideal para instalaciones donde los equipos a controlar se encuentran a gran distancia del procesador principal.

Gracias a la tecnología nativa NetLinx, la integración del EXB-REL8 en un sistema AMX existente es extraordinariamente sencilla. La programación de sus puertos es idéntica a la de cualquier otro puerto de dispositivo en un controlador NetLinx, lo que minimiza la curva de aprendizaje y acelera la implementación. Además, su capacidad de alimentación a través de Ethernet (PoE) elimina la necesidad de fuentes de alimentación locales, simplificando la instalación y permitiendo una colocación más flexible del dispositivo, incluso en lugares con acceso limitado a tomas de corriente.

Características Principales

• Expansión de Puertos sobre Ethernet: Añada 8 puertos de relé a su sistema de control AMX en cualquier punto de la red, proporcionando una solución flexible y preparada para futuras ampliaciones.
• Tecnología Nativa NetLinx: Garantiza una integración perfecta y una programación familiar dentro del ecosistema AMX, utilizando herramientas estándar como NetLinx Studio para una configuración rápida.
• Alimentación a través de Ethernet (PoE): Un solo cable Ethernet proporciona tanto la conexión de datos como la alimentación eléctrica, eliminando la necesidad de una fuente de alimentación adicional en el lugar de instalación.

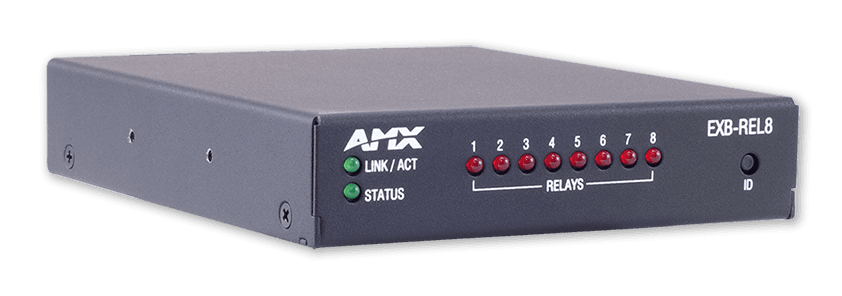

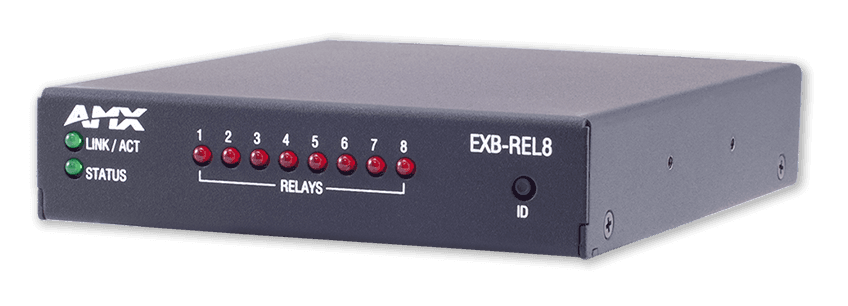

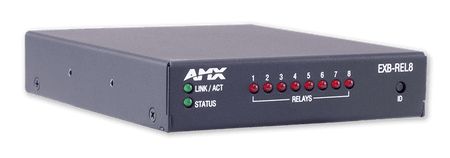

• Diseño Compacto y Robusto: Su factor de forma reducido y su chasis de acero con acabado en pintura en polvo negra permiten una instalación discreta y duradera en casi cualquier lugar, ya sea en un rack, sobre una superficie o montado en un poste (con accesorios opcionales).
• Control Fiable: Cada uno de los ocho relés es independiente y está aislado, proporcionando un control fiable por cierre de contacto para una amplia variedad de dispositivos.

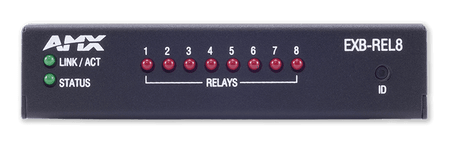

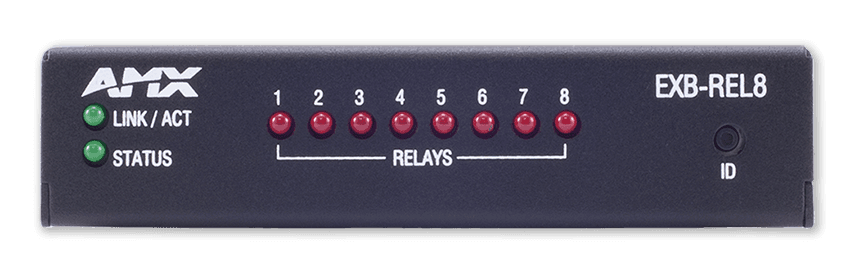

• Indicadores LED de Estado: Incluye LEDs para el estado de alimentación, la conexión y actividad de la red, y el estado individual de cada uno de los ocho relés, facilitando el diagnóstico y la supervisión.

Beneficios para el Integrador

El AMX EXB-REL8 está diseñado para simplificar instalaciones complejas. Al utilizar la infraestructura de red estándar (ICSLan), se reduce significativamente el cableado propietario y se aprovechan los switches de red convencionales. Esto no solo reduce costes, sino que también aumenta la escalabilidad del sistema de control. La posibilidad de centralizar el control permite utilizar un único procesador AMX para gestionar múltiples salas o áreas, optimizando recursos y ofreciendo una solución rentable para proyectos de cualquier tamaño, desde salas de conferencias hasta auditorios completos.

Casos de Uso

Esta interfaz de relé es la solución perfecta para una gran variedad de aplicaciones en entornos comerciales, educativos y corporativos. Es ideal para controlar proyectores, pantallas de proyección motorizadas, sistemas de iluminación, cortinas o persianas eléctricas y otros dispositivos que admiten control mediante cierre de contacto. Su capacidad para operar a largas distancias del controlador principal lo hace indispensable en grandes instalaciones como campus universitarios, centros de convenciones u oficinas corporativas, donde la centralización del control es clave para una gestión eficiente.

Preguntas Frecuentes

¿Necesito una fuente de alimentación para el EXB-REL8?
No, el dispositivo se alimenta a través de Ethernet (PoE) desde un switch de red compatible o un inyector PoE, lo que simplifica enormemente su instalación.

¿Cómo se integra este dispositivo en un sistema AMX?
Se integra como un dispositivo nativo NetLinx. Se detecta y programa a través del software NetLinx Studio, y sus puertos de relé se direccionan de la misma manera que los puertos físicos de un controlador central.

¿Qué tipo de dispositivos puedo controlar con los relés?
Puede controlar cualquier dispositivo que funcione mediante cierre de contacto seco (dry contact), con una carga máxima de 1A a 24VAC o 28VDC. Esto incluye pantallas de proyección, ascensores de proyectores, sistemas de iluminación, contactores, y más.

¿Es posible utilizar varios EXB-REL8 en la misma red?
Sí, puede instalar múltiples unidades EXB-REL8 en la misma red para ampliar el número de puertos de relé según sea necesario, cada uno con su propia dirección de dispositivo en el sistema NetLinx.

Descripción para proyectos

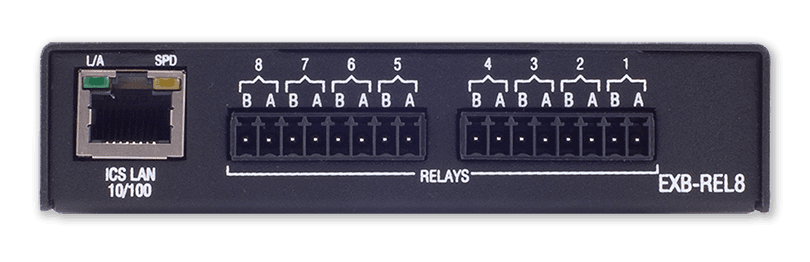

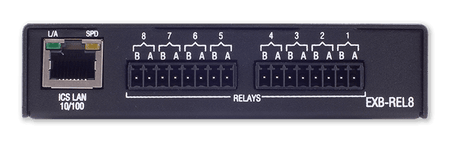

Interfaz de relé de 8 canales con conexión a red Ethernet (ICSLan). Dispone de 8 relés aislados e independientes con una capacidad de 1A @ 24VAC / 28VDC. La conexión de red se realiza a través de un puerto RJ-45 10/100. El equipo se alimenta mediante Power over Ethernet (PoE), con un consumo típico de 1.9 W. Las conexiones de los relés se realizan mediante dos terminales de tornillo cautivo de 8 pines y 3.5 mm. El chasis es de acero y sus dimensiones son 2.5 cm x 11.1 cm x 13.00 cm.
