AMX EXB-COM2 - Interfaz de Expansión Serial ICSLan con 2 Puertos

AMX EXB-COM2 - Interfaz de Expansión Serial ICSLan con 2 Puertos

El AMX EXB-COM2 es una solución profesional y robusta diseñada para expandir y flexibilizar cualquier sistema de control AMX NetLinx. Esta interfaz de expansión, también conocida como Caja de Control de Dispositivos ICSLan, resuelve dos de los desafíos más comunes en instalaciones AV: la necesidad de controlar dispositivos serie ubicados a gran distancia del controlador central y la limitación de puertos físicos en el mismo. Utilizando la infraestructura de red Ethernet estándar, el EXB-COM2 añade dos puertos serie totalmente funcionales en cualquier lugar donde haya un punto de red, proporcionando un control fiable y sin latencia.

Gracias a la tecnología nativa NetLinx, la integración de esta interfaz en un sistema existente es extraordinariamente sencilla. El controlador maestro AMX reconoce el EXB-COM2 como si sus puertos fueran parte de su propia estructura interna, lo que significa que la programación y la configuración se mantienen consistentes y simples a través del software NetLinx Studio. Su capacidad de alimentación a través de Ethernet (PoE) elimina la necesidad de fuentes de alimentación locales, simplificando la instalación y reduciendo el desorden de cables, lo que lo hace ideal para montajes discretos detrás de pantallas, junto a proyectores o en cualquier espacio reducido.

Características Principales

• Expansión de Puertos sobre IP: Añade dos puertos serie remotos a un sistema de control AMX utilizando una conexión Ethernet estándar (LAN). Esto permite una escalabilidad prácticamente ilimitada del sistema.
• Puertos Serie Versátiles: Incluye un puerto de comunicación configurable como RS-232, RS-422 o RS-485, y un segundo puerto dedicado para comunicación RS-232, ofreciendo flexibilidad para controlar una amplia gama de dispositivos.
• Tecnología Nativa NetLinx: Garantiza una integración perfecta y una configuración sin esfuerzo dentro del ecosistema de control AMX. El dispositivo es detectado y programado como un componente nativo del controlador maestro.
• Alimentación a través de Ethernet (PoE): Un único cable de red proporciona tanto la conexión de datos como la alimentación eléctrica desde un switch PoE compatible, lo que reduce drásticamente la complejidad del cableado y los costes de instalación.

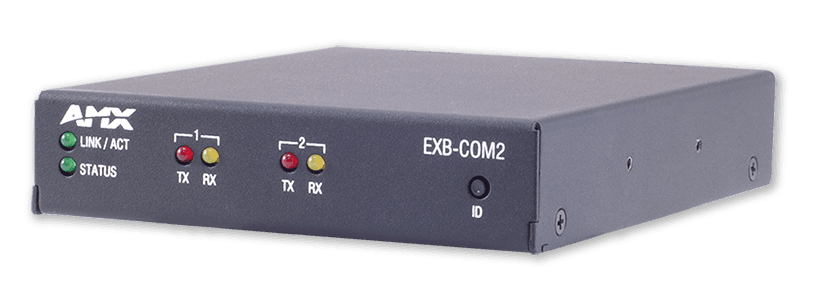

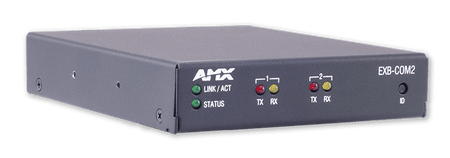

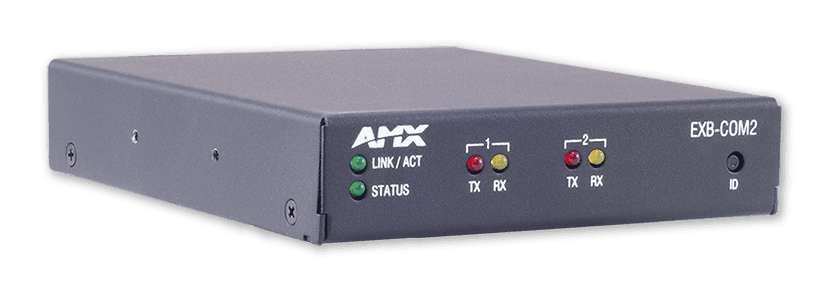

• Diseño Compacto y Discreto: Su factor de forma reducido permite una instalación oculta y versátil, ya sea montado en una superficie, detrás de un equipo o en un rack (utilizando un kit opcional).

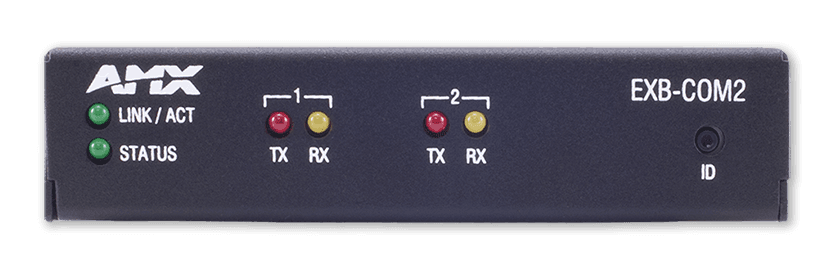

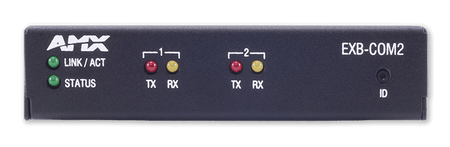

• Indicadores LED de Estado: Proporciona información visual clara sobre el estado de la alimentación, la conexión de red y la actividad de transmisión (TX) y recepción (RX) para cada puerto serie, facilitando el diagnóstico y la puesta en marcha.

Beneficios para el Integrador AV

• Flexibilidad de Diseño sin Precedentes: Permite colocar los puntos de control exactamente donde se necesitan, superando las limitaciones de distancia del cableado serie tradicional.
• Reducción de Costes y Tiempo: Al aprovechar la infraestructura de red existente y la alimentación PoE, se minimiza la necesidad de tiradas de cable específicas y de contratar electricistas para nuevos puntos de corriente.
• Escalabilidad Sencilla: Amplíe fácilmente la capacidad de control de sistemas AMX existentes que se han quedado sin puertos físicos, sin tener que reemplazar la unidad controladora central.
• Fiabilidad Profesional: Como producto del ecosistema AMX, el EXB-COM2 ofrece un rendimiento robusto y estable, esencial para entornos comerciales, educativos y corporativos de misión crítica.
• Instalación Limpia y Organizada: El diseño compacto y la alimentación PoE contribuyen a una instalación más limpia y profesional, especialmente en lugares con espacio limitado.

Casos de Uso

El AMX EXB-COM2 es la herramienta ideal para integradores que necesitan extender el alcance de sus sistemas de control en una variedad de entornos:

• Salas de Conferencias y Aulas Magnas: Para controlar proyectores de techo, pantallas motorizadas, códecs de videoconferencia o matrices de vídeo que se encuentran lejos del rack de equipamiento principal.
• Instalaciones Corporativas y Hoteleras: Gestión centralizada de múltiples dispositivos distribuidos, como televisores en habitaciones, sistemas de señalización digital o equipos de control de climatización.
• Museos y Centros de Exposiciones: Control preciso de reproductores multimedia, sistemas de iluminación DMX (con conversores) o elementos interactivos distribuidos a lo largo de grandes áreas.
• Residencial de Alta Gama: Integración perfecta de proyectores de cine en casa, elevadores de TV o sistemas de cortinas motorizadas cuando el controlador central está ubicado en un rack centralizado.

Preguntas Frecuentes

¿Qué tipo de puertos serie incluye el EXB-COM2?
El dispositivo cuenta con dos puertos. Un puerto es altamente versátil y puede configurarse para operar como RS-232, RS-422 o RS-485. El segundo puerto es exclusivamente para comunicación RS-232.

¿Necesita una fuente de alimentación externa?
No, el EXB-COM2 está diseñado para ser alimentado a través de Ethernet (PoE) desde un switch de red compatible. Esto simplifica enormemente su instalación al requerir un solo cable para datos y energía.

¿Es compatible con sistemas de control de otras marcas?
Este dispositivo está diseñado específicamente para una integración nativa y optimizada con los sistemas de control AMX NetLinx. No se garantiza su funcionamiento con sistemas de otros fabricantes.

¿Cómo se configura el dispositivo en la red?
La configuración se realiza de manera sencilla a través del software AMX NetLinx Studio, donde se le asigna una dirección IP y un ID de dispositivo para que el controlador maestro pueda identificarlo y gestionarlo.

¿Cuál es la distancia máxima de funcionamiento?
La distancia no está limitada por el protocolo serie, sino por el estándar Ethernet. Puede funcionar hasta a 100 metros de distancia de su switch de red, y esta distancia puede extenderse fácilmente con la infraestructura de red estándar (switches adicionales, etc.).

Descripción para proyectos

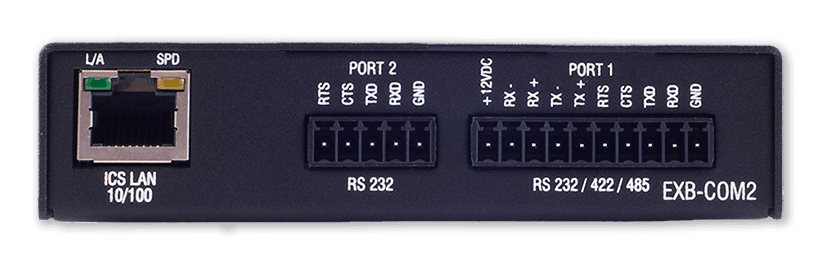

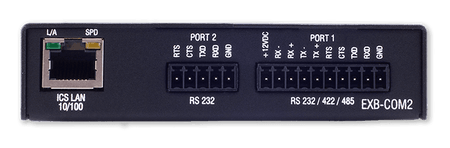

Interfaz de expansión para sistemas de control AMX que proporciona dos puertos serie sobre una red IP. El modelo AMX EXB-COM2 cuenta con un puerto configurable como RS-232/422/485 y un puerto RS-232. La conexión a la red se realiza mediante un puerto Ethernet RJ-45 (10/100 Mbps) y su alimentación es a través de Power over Ethernet (PoE), con un consumo de 1.9 W. Dispone de conectores tipo bloque de terminales extraíbles (captive-screw) y soporta velocidades de transmisión desde 300 hasta 115,200 baudios. Su integración es nativa con el ecosistema AMX NetLinx para una programación y configuración centralizada.
