AMX DX-RX-4K60 - Módulo Receptor HDMI DXLink 4K60

AMX DX-RX-4K60 - Módulo Receptor HDMI DXLink 4K60

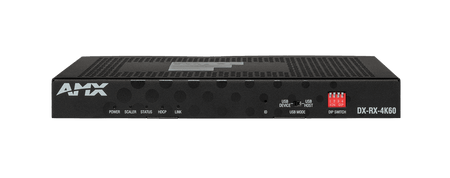

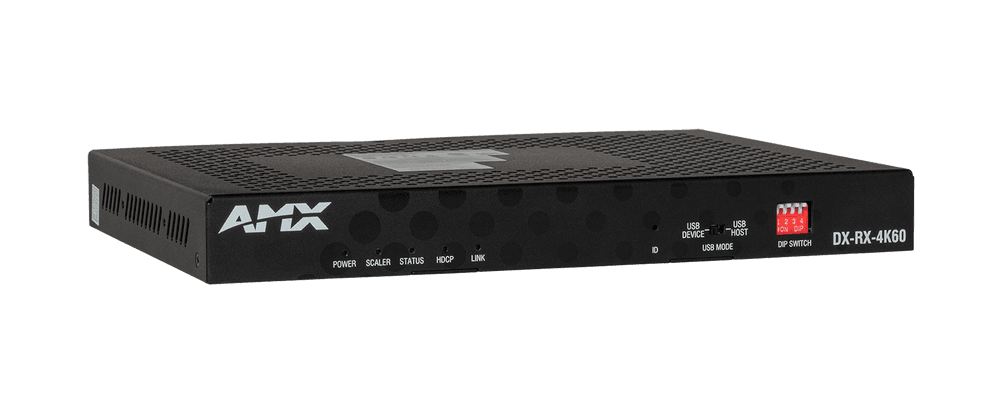

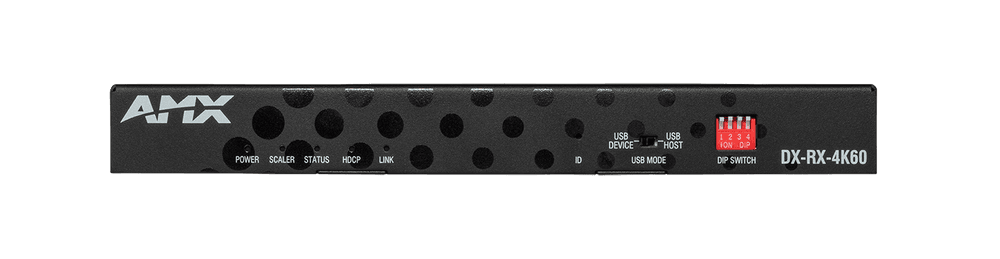

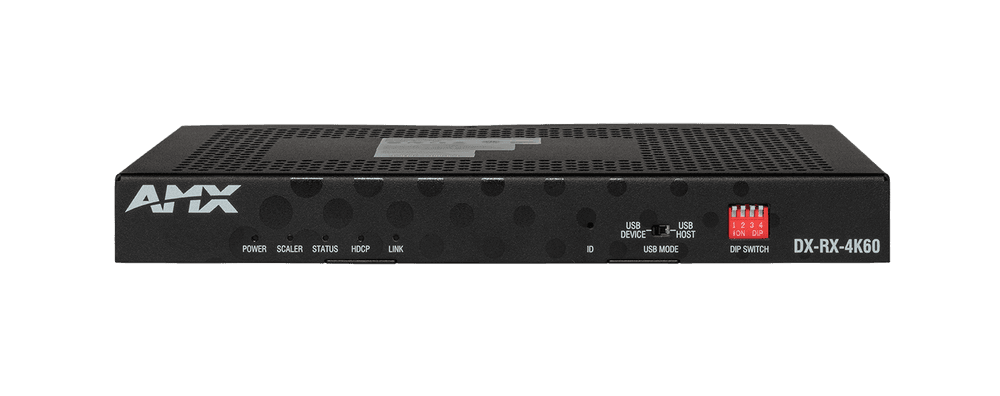

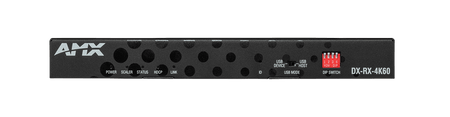

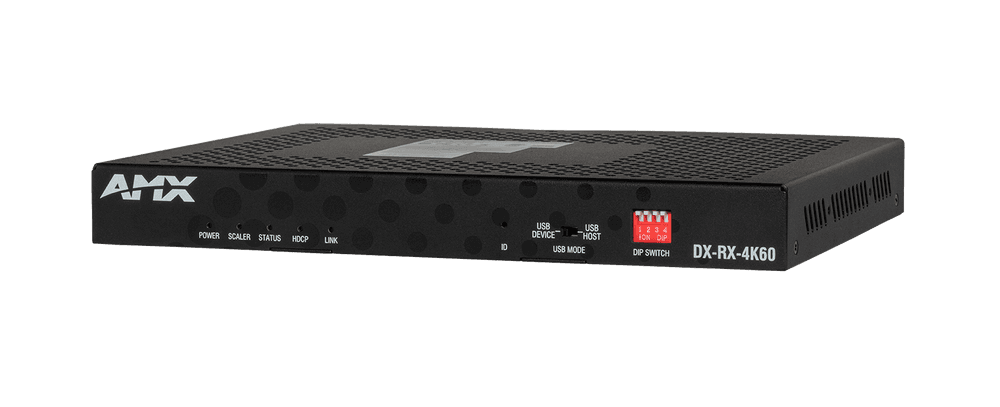

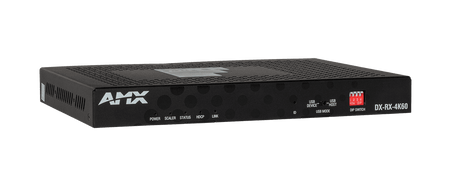

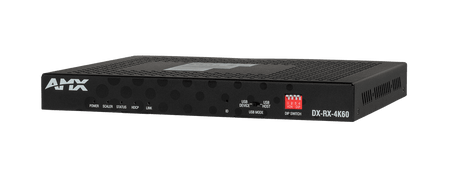

El AMX DX-RX-4K60 es un receptor de transporte a distancia de alto rendimiento, diseñado para recibir señales de audio, vídeo, control, Ethernet y USB 2.0 a través de un único cable de par trenzado blindado. Este módulo es la solución profesional definitiva para instalaciones que requieren la máxima calidad de imagen y una fiabilidad robusta, permitiendo extender señales HDMI 2.0 hasta 100 metros sin ninguna degradación. Es el complemento perfecto para transmisores AMX compatibles, como el Módulo Transmisor DXLink 4K60 o las placas de salida de las matrices Enova DGX.

Capaz de gestionar resoluciones de vídeo de hasta 4K a 60 Hz con un submuestreo de croma 4:4:4, el DX-RX-4K60 garantiza una reproducción del color sin comprimir y de máxima fidelidad. Esta característica es crucial para entornos de visualización críticos, como centros de control, estudios de diseño o aplicaciones médicas, donde cada detalle cuenta. Además, es totalmente compatible con el estándar de protección de contenido HDCP 2.2, HDR10 (High Dynamic Range) y Deep Color de 36 bits, asegurando la compatibilidad con las fuentes y pantallas 4K Ultra HD más recientes y ofreciendo una imagen con un contraste, brillo y gama de colores excepcionales.

Una de sus características más innovadoras es la tecnología SmartScale® integrada, que analiza la señal de vídeo entrante y la escala de forma inteligente para que coincida con la resolución nativa de la pantalla conectada. Esto elimina los problemas de integración y asegura que cada pantalla muestre siempre una imagen perfecta, optimizada para sus capacidades.

Características principales

• Calidad de vídeo 4K60 4:4:4: Recibe vídeo con resolución 4K Ultra HD (4096x2160) a 60 fotogramas por segundo sin compresión de color, ideal para contenido con texto fino y gráficos detallados.
• Transporte integral 5-Play: Unifica la transmisión de vídeo, audio digital multicanal, control bidireccional (IR, RS-232), Ethernet y USB 2.0 sobre un solo cable de par trenzado (Cat6a/Cat7).
• Tecnología SmartScale®: Ajusta automáticamente la resolución de salida para adaptarse a cada pantalla, garantizando una calidad de imagen óptima y simplificando la configuración.
• Compatibilidad con HDMI 2.0 y HDCP 2.2: Asegura la interconexión con los últimos dispositivos y la reproducción de contenido 4K protegido.
• Soporte para HDR y Deep Color: Compatible con HDR10 y color profundo de 36 bits para una imagen más realista, con mayor rango de luminosidad y colores más vivos.
• Extensión de USB 2.0: Permite la conexión de periféricos como teclados, ratones, cámaras web o unidades de almacenamiento a distancia (funcionalidad KVM).
• Puertos de control integrados: Incluye puertos de Infrarrojos (IR) y RS-232 bidireccionales para el control de dispositivos de visualización como proyectores o monitores.
• Conectividad de red: El puerto ICSLan proporciona un punto de acceso a la red IP para el dispositivo final, muy útil cuando se integra con sistemas de control centralizados como la serie Enova DGX.

Beneficios para el integrador y el usuario

El receptor DX-RX-4K60 simplifica drásticamente las instalaciones audiovisuales complejas. Al utilizar un cable de red estándar, económico y fácil de instalar, elimina la necesidad de múltiples y costosos tendidos de cableado específico para cada tipo de señal. Esto no solo reduce los costes de material y mano de obra, sino que también resulta en un acabado más limpio y profesional.

Para el usuario final, los beneficios se traducen en una experiencia de visualización superior, sin compromisos en la calidad de imagen ni en la fluidez del vídeo. La capacidad de controlar dispositivos a distancia y de conectar periféricos USB de forma remota abre un abanico de posibilidades en entornos corporativos, educativos y de control, mejorando la interactividad y la eficiencia operativa.

Casos de uso

• Salas de juntas y de conferencias: Para conectar un ordenador o fuente de vídeo desde una mesa de reuniones a una pantalla o proyector lejano, manteniendo el control total y una calidad de imagen impecable para las presentaciones.
• Aulas y auditorios universitarios: Facilita la transmisión de contenido educativo de alta resolución desde el puesto del profesor a proyectores o pantallas grandes, permitiendo además el uso de pizarras interactivas o cámaras USB.
• Centros de mando y control (NOC/SOC): Esencial para la visualización de datos críticos y vídeo de alta densidad en tiempo real, donde la claridad y la precisión del color son fundamentales.
• Señalización digital (Digital Signage): Permite distribuir contenido 4K HDR a pantallas ubicadas en lugares remotos dentro de un edificio, como centros comerciales, aeropuertos u hoteles.
• Aplicaciones médicas: Ideal para quirófanos y salas de diagnóstico por imagen, donde se requiere la visualización de imágenes médicas de ultra alta definición sin ningún tipo de compresión o latencia.

Preguntas frecuentes

¿Qué distancia máxima de transmisión soporta el DX-RX-4K60?
Soporta una distancia de transmisión de hasta 100 metros (328 pies) cuando se utiliza un cable de par trenzado blindado de categoría Cat6A o Cat7.

¿Este receptor necesita una fuente de alimentación propia?
El DX-RX-4K60 puede ser alimentado de dos maneras: mediante el adaptador de corriente local incluido o de forma remota a través del propio cable de red (Power over DXLink/PoE) si se conecta a un transmisor o matriz AMX compatible que proporcione alimentación.

¿Es compatible con cualquier transmisor HDBaseT del mercado?
Aunque está optimizado para el ecosistema AMX DXLink, el dispositivo es compatible con el estándar HDBaseT, lo que le permite funcionar con dispositivos de terceros que también cumplan con dicho estándar, si bien algunas funcionalidades avanzadas podrían no estar disponibles.

¿Qué tipo de cable se recomienda para obtener el máximo rendimiento?
Para alcanzar los 100 metros con una señal 4K60 4:4:4, se recomienda encarecidamente el uso de cable blindado de alta calidad de categoría Cat6A o Cat7.

¿Puedo conectar un teclado y un ratón al receptor para controlar un ordenador remoto?
Sí, gracias a la extensión USB 2.0 integrada, puede conectar periféricos como un teclado, un ratón o una pantalla táctil al receptor para controlar el ordenador que está conectado al transmisor, proporcionando una funcionalidad KVM (Keyboard, Video, Mouse) completa.

Descripción para proyectos

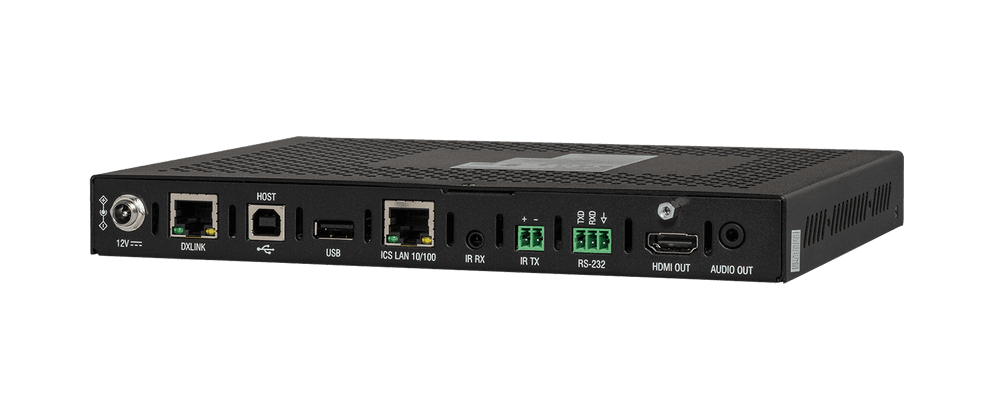

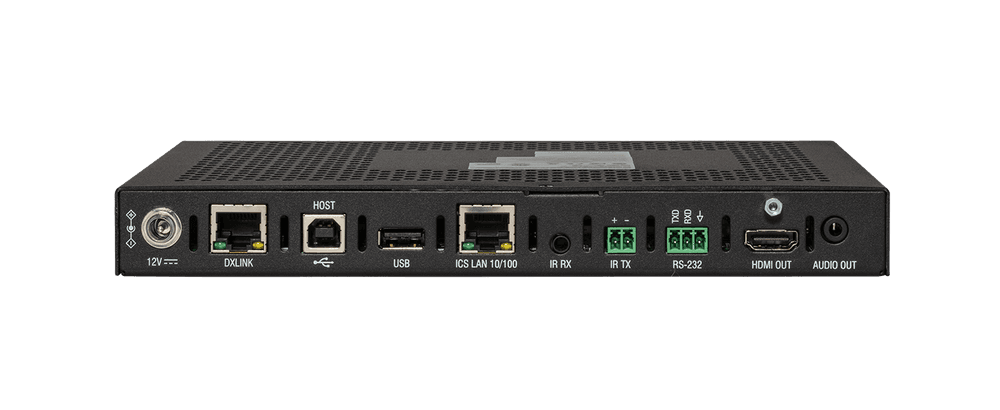

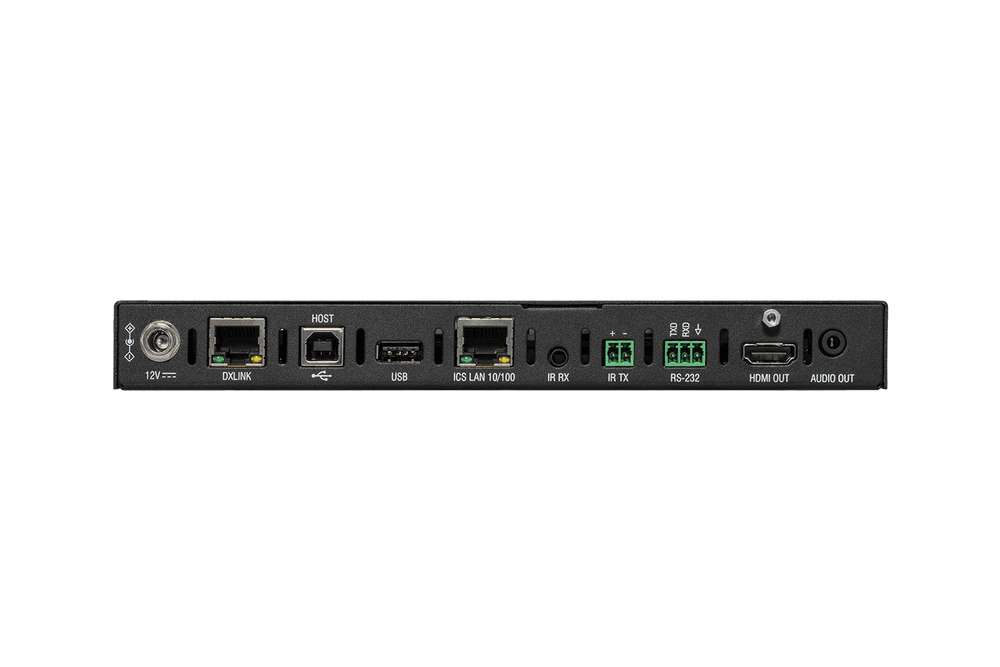

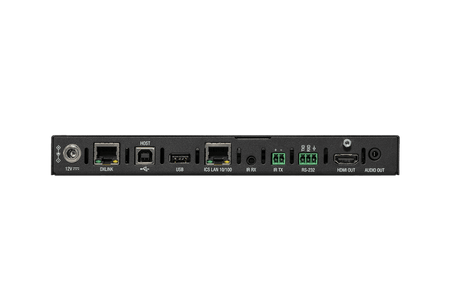

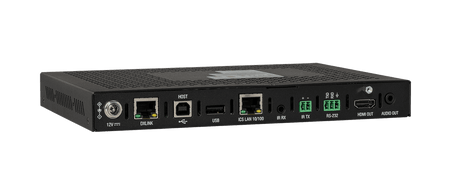

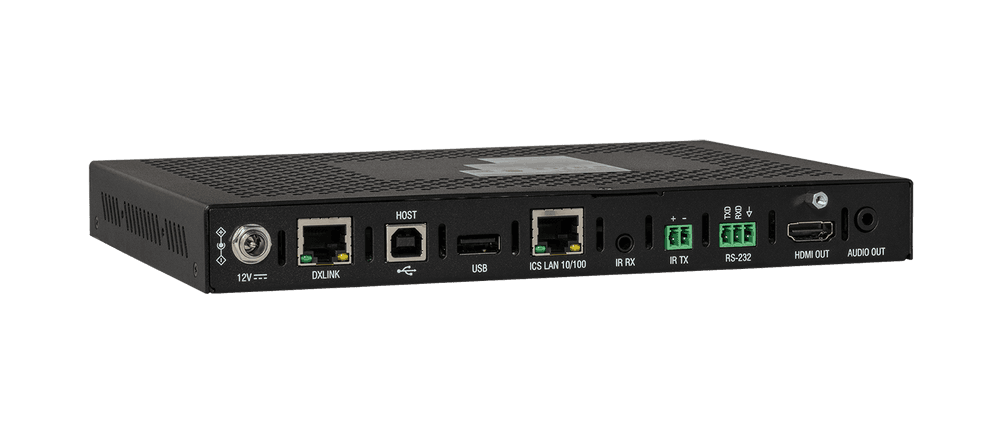

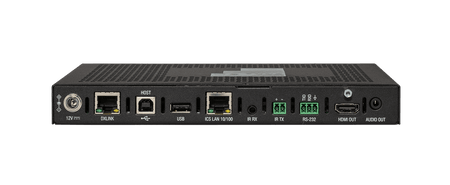

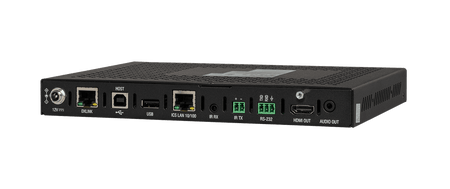

Módulo receptor para la transmisión de señales a través de cable de par trenzado blindado Cat6A/Cat7 hasta 100 metros. Soporta resoluciones de vídeo hasta 4096x2160 a 60Hz con submuestreo de croma 4:4:4, cumpliendo con los estándares HDMI 2.0 y HDCP 2.2. Es compatible con HDR10 y Deep Color de 36 bits. Incorpora tecnología de escalado SmartScale®. Transporta vídeo, audio (Dolby TrueHD, DTS-HD MA, LPCM 8-Canales), Ethernet 10/100 (ICSLan), control bidireccional RS-232 e IR, y USB 2.0. Dispone de una salida HDMI, una salida de audio analógico estéreo y conectividad para control y USB. Alimentación local o remota (Power over DXLink).
