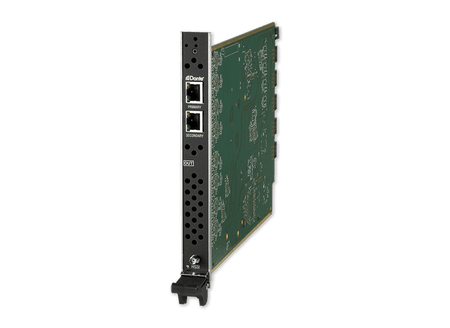

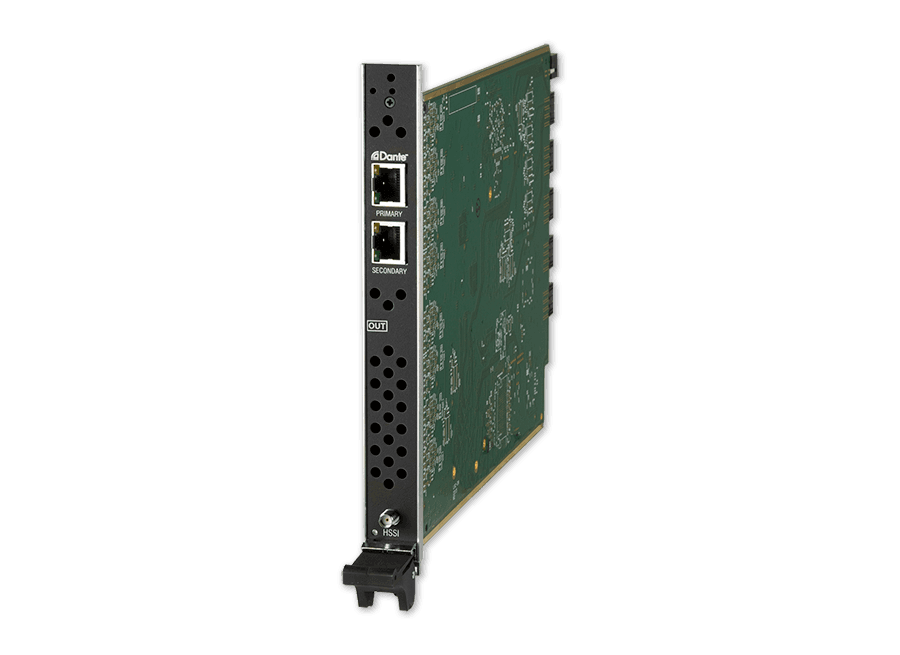

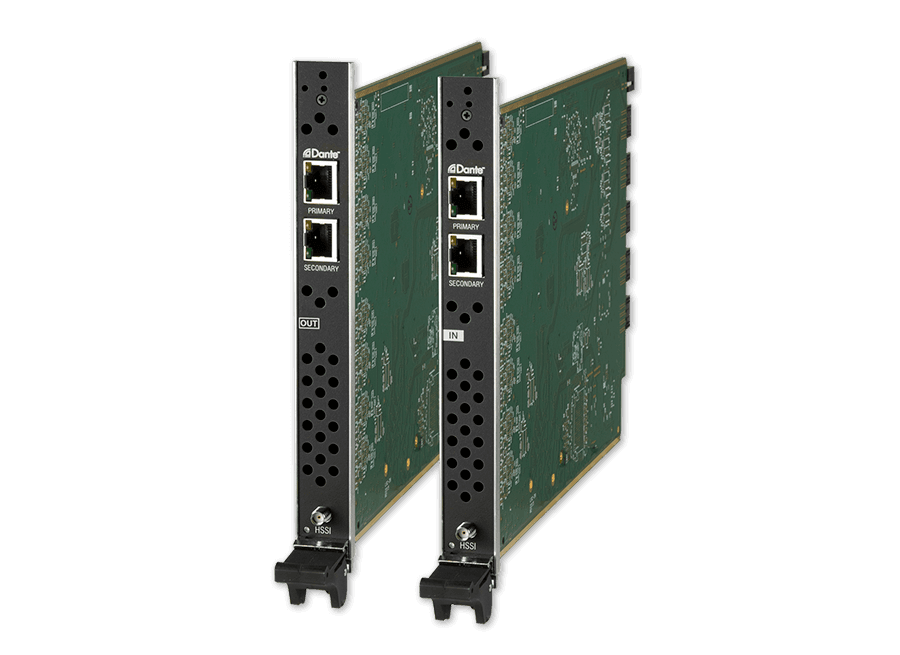

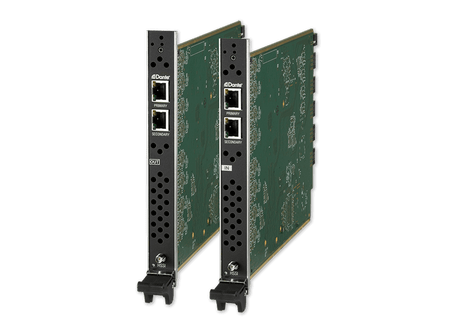

AMX DGX3200-ASB-DAN - Kit de Placa de Conmutación de Audio Dante para Enova DGX 800/1600/3200

AMX DGX3200-ASB-DAN - Kit de Placa de Conmutación de Audio Dante para Enova DGX 800/1600/3200

El kit de placa de conmutación de audio AMX DGX3200-ASB-DAN representa la solución definitiva para integrar audio profesional en red directamente en el corazón de su sistema de distribución audiovisual. Diseñado específicamente para los chasis de matriz digital Enova DGX 800, 1600 y 3200, este kit elimina la complejidad del cableado tradicional al incorporar el estándar de la industria, el protocolo de audio en red Dante. Permite una gestión de señales de audio y vídeo centralizada, potente y flexible, ideal para las instalaciones AV más exigentes.

Esta solución proporciona 8 entradas estéreo decodificadas desde la red Dante y 8 salidas estéreo codificadas hacia la red. Esto permite no solo enrutar el audio que acompaña a las señales de vídeo, sino también introducir y extraer flujos de audio completamente independientes. Gracias a su capacidad de conmutación "Audio Breakaway", puede desvincular el audio del vídeo, permitiendo que la señal de audio de una fuente se enrute a una salida completamente diferente a la de su vídeo correspondiente. Además, está equipado con un potente Procesador de Señal Digital (DSP) en cada ruta de audio, ofreciendo un control granular sin necesidad de equipos externos.

Características principales

• Integración Nativa con Dante: Añade capacidad de audio sobre IP (AoIP) directamente a los chasis Enova DGX 800/1600/3200, simplificando la infraestructura y facilitando la conexión con dispositivos compatibles con Dante como micrófonos, mezcladores y amplificadores del ecosistema HARMAN (BSS, Crown) y otras marcas.
• 8x8 Canales de Audio Estéreo: Ofrece 8 entradas estéreo y 8 salidas estéreo a través de la red, que se suman a las capacidades de audio embebido de la propia matriz, ampliando drásticamente las opciones de enrutamiento.
• Audio Breakaway Total: Permite una conmutación de audio totalmente independiente de la matriz de vídeo. Envíe cualquier fuente de audio a cualquier destino, ofreciendo una flexibilidad de diseño de sistemas sin precedentes.
• DSP Integrado Avanzado: Cada ruta de audio cuenta con un completo conjunto de herramientas de procesamiento, incluyendo ecualizador paramétrico de 10 bandas por salida, control de volumen, balance, suma estéreo, compresión por entrada y delay de sincronización.
• Downmixing de Audio Multicanal: La placa puede procesar y convertir formatos de audio multicanal embebido (como Dolby TrueHD, DTS-HD Master Audio) a una señal estéreo, lista para ser enrutada a través de la red Dante o a salidas locales.
• Sincronización Audio/Vídeo Precisa: Dispone de un control de retardo (delay) ajustable de 0 a 200 ms en cada salida para compensar cualquier latencia y garantizar una sincronización labial perfecta en todo momento.

Beneficios del producto

• Infraestructura Simplificada: Al consolidar la conmutación de vídeo, audio en red y control en un único chasis, se reduce drásticamente la necesidad de procesadores de audio externos, convertidores y cableado analógico complejo, ahorrando espacio en rack y tiempo de instalación.
• Calidad de Audio Profesional: El protocolo Dante garantiza la transmisión de audio digital sin comprimir, con una latencia ultra baja y una sincronización perfecta, manteniendo la máxima fidelidad de la señal desde la fuente hasta el destino.
• Flexibilidad Máxima en el Diseño de Sistemas: La capacidad de enrutar cualquier audio a cualquier lugar abre un abanico de posibilidades para entornos complejos como salas divisibles, auditorios con múltiples zonas o centros de mando y control.
• Ajuste Acústico de Precisión: El ecualizador paramétrico de 10 bandas y otras herramientas DSP en cada salida permiten a los integradores ajustar el sonido de forma precisa para cada zona, adaptándose a la acústica específica de la sala sin hardware adicional.

Casos de uso

Este kit de expansión es la elección ideal para instalaciones profesionales que requieren un control de audio avanzado y flexible. Su aplicación es perfecta en salas de juntas corporativas y centros de conferencias para gestionar audio de videoconferencias, micrófonos de mesa y presentaciones. También es fundamental en auditorios y salones de actos para distribuir el audio al sistema de refuerzo sonoro principal, sistemas de grabación o bucles de inducción. En entornos educativos como universidades, facilita el enrutamiento de audio en aulas flexibles o divisibles. Finalmente, en centros de mando y control, permite dirigir comunicaciones y alertas de audio específicas a las estaciones de operador correspondientes.

Preguntas frecuentes

¿Qué es el protocolo Dante y por qué es importante?
Dante (Digital Audio Network Through Ethernet) es el estándar líder a nivel mundial para el transporte de audio digital profesional multicanal sin comprimir a través de una red IP estándar. Su importancia radica en que simplifica enormemente el cableado, ofrece una calidad de sonido impecable, una latencia muy baja y es interoperable con cientos de productos de diferentes fabricantes.

¿Esta placa es compatible con cualquier chasis Enova DGX?
No, este kit está diseñado exclusivamente para ser instalado en los chasis de la serie Enova DGX 800, Enova DGX 1600 y Enova DGX 3200.

¿Cómo se gestiona el DSP integrado en la placa?
El procesamiento de la señal digital (DSP) se puede configurar y controlar fácilmente a través de la interfaz web integrada del chasis Enova DGX, o puede ser gestionado mediante un sistema de control AMX para una operación centralizada y amigable para el usuario final.

¿Puedo tomar el audio de una entrada HDMI y enviarlo a una salida de red Dante?
Sí. La placa puede acceder al audio embebido de cualquiera de las entradas de vídeo de la matriz, procesarlo y codificarlo como una señal estéreo para enviarlo a la red Dante.

Descripción para proyectos

Kit de placa de conmutación de audio para matrices AMX Enova DGX 800/1600/3200. Ofrece 8 entradas estéreo decodificadas y 8 salidas estéreo codificadas a través de red de audio digital Dante. Incluye capacidad de enrutamiento independiente de audio y vídeo (Audio Breakaway), downmixing de formatos multicanal (Dolby, DTS, L-PCM) a estéreo, y DSP por canal. El DSP de entrada cuenta con compresor y ganancia ajustable. El DSP de salida incluye ecualizador paramétrico de 10 bandas, control de volumen, balance y delay de sincronización de 0 a 200 ms.
