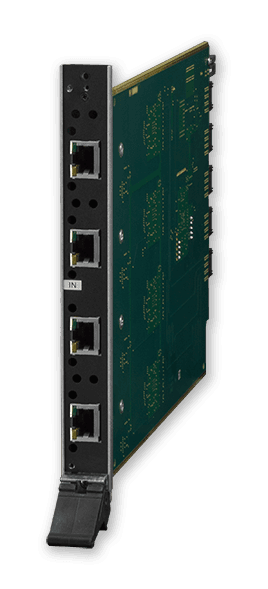

AMX DGX-I-DXL - Placa de Entrada con 4 Conexiones de Par Trenzado Enova® DGX DXLink™

AMX DGX-I-DXL - Placa de Entrada con 4 Conexiones de Par Trenzado Enova® DGX DXLink™

La AMX DGX-I-DXL es una placa de entrada de alto rendimiento diseñada específicamente para integrarse en los sistemas de matriz de conmutación digital Enova® DGX 8, 16, 32 y 64. Esta tarjeta es la solución profesional para recibir señales de audio y vídeo de alta definición desde transmisores DXLink remotos, consolidando múltiples tipos de señal en un único y eficiente cable de par trenzado. Con cuatro conexiones de entrada, permite centralizar la recepción de contenido desde diversas fuentes, simplificando drásticamente la infraestructura de cableado en instalaciones AV complejas.

El principal beneficio de la DGX-I-DXL es su capacidad para recibir vídeo digital (compatible con HDMI y HDCP), audio embebido, señales de control bidireccional (IR y RS-232) y Ethernet a través de un solo cable estándar de par trenzado (Cat5e/6/7) a distancias de hasta 100 metros. Además, esta placa suministra alimentación DXLink a los transmisores conectados, eliminando la necesidad de fuentes de alimentación locales en el punto de origen de la señal. Esta característica no solo reduce los puntos de fallo potenciales, sino que también agiliza y abarata la instalación.

Características Principales

• Cuatro Entradas DXLink: Equipada con cuatro puertos de entrada RJ-45, la placa permite la conexión simultánea de hasta cuatro transmisores DXLink, optimizando el espacio en el chasis de la matriz Enova DGX.
• Transmisión a Larga Distancia: Supera las limitaciones del cableado HDMI convencional, extendiendo la transmisión de señales de audio y vídeo de alta calidad hasta 100 metros sin degradación.
• Convergencia en un Solo Cable: Recibe vídeo, audio, control serie (RS-232), infrarrojos (IR) y Ethernet 10/100 a través de un único cable de par trenzado, logrando una instalación más limpia, rápida y económica.
• Alimentación DXLink Integrada: Cada puerto puede suministrar alimentación a los transmisores DXLink conectados, lo que simplifica la instalación al eliminar la necesidad de adaptadores de corriente en ubicaciones remotas.
• Intercambiable en Caliente (Hot-Swappable): La placa puede ser instalada o reemplazada mientras el sistema Enova DGX está en funcionamiento, garantizando un tiempo de inactividad nulo durante mantenimientos o ampliaciones. El sistema detecta y configura automáticamente la nueva tarjeta.
• Cumplimiento con HDCP: Asegura la compatibilidad total con la transmisión de contenido protegido contra copia, esencial para fuentes como reproductores Blu-ray o decodificadores de satélite.
• Tecnología InstaGate Pro®: Facilita una conmutación de señales HDCP rápida y sin interrupciones, eliminando los retrasos y las pantallas en negro habituales al cambiar entre fuentes protegidas.

Beneficios para el Integrador y el Usuario

La placa DGX-I-DXL está diseñada para resolver los desafíos más comunes en la distribución de señales AV profesionales. Al utilizar cableado de par trenzado estándar, no solo se reducen los costes de material, sino que también se puede aprovechar la infraestructura de red existente en muchos edificios, lo que supone un ahorro significativo en tiempo y mano de obra.

Para el usuario final, esto se traduce en un sistema AV más robusto, fiable y fácil de gestionar. La capacidad de controlar dispositivos remotos (como proyectores o pantallas) a través del mismo cable que transporta el vídeo centraliza la gestión del sistema y mejora la experiencia de uso en salas de conferencias, aulas o centros de control.

Casos de Uso

Esta placa de entrada es un componente fundamental en una amplia variedad de entornos profesionales, incluyendo:

• Sistemas Corporativos: Salas de juntas, salas de conferencias y auditorios donde las fuentes de señal (portátiles, reproductores) se encuentran a gran distancia de la matriz central.
• Centros Educativos: Aulas universitarias, laboratorios y salones de actos que requieren una distribución de señal flexible y fiable desde múltiples puntos.
• Instalaciones Gubernamentales y Militares: Centros de comando, control y operaciones (C2/C4ISR) que demandan una conmutación de vídeo segura y sin latencia.
• Espacios Comerciales y de Ocio: Museos, estadios y grandes recintos que necesitan distribuir contenido audiovisual a través de largas distancias con una gestión centralizada.

Preguntas Frecuentes

¿Qué tipo de cable se recomienda para usar con la DGX-I-DXL?
Se recomienda utilizar un cable de par trenzado blindado (STP) de categoría Cat6, Cat6a o Cat7 para un rendimiento óptimo, especialmente en entornos con alta interferencia electromagnética. También es compatible con cable UTP Cat5e y superior para distancias de hasta 100 metros.

¿Esta placa es compatible con señales de vídeo 4K?
No, la placa DGX-I-DXL está diseñada para resoluciones de vídeo hasta 1080p a 60Hz y 1920x1200 a 60Hz. Para la transmisión de señales 4K, AMX ofrece otras soluciones dentro de su ecosistema DGX, como las placas y transmisores/receptores DXLink 4K60.

¿Qué significa que sea "intercambiable en caliente" (hot-swappable)?
Significa que la tarjeta puede ser insertada o retirada del chasis de la matriz Enova DGX mientras el sistema está encendido y operativo. Esto permite realizar tareas de mantenimiento, sustitución o ampliación sin necesidad de apagar todo el sistema, evitando interrupciones en el servicio.

¿Necesito una tarjeta de salida DXLink correspondiente en mi sistema?
No necesariamente. La placa DGX-I-DXL es una tarjeta de entrada. Puede combinarla con cualquier tipo de tarjeta de salida del sistema Enova DGX (HDMI, HDBaseT, etc.) para enviar la señal recibida a las pantallas o proyectores correspondientes.

Descripción para proyectos

Placa de entrada para chasis AMX Enova DGX 8/16/32/64 con cuatro puertos de entrada DXLink sobre RJ-45. Permite la recepción de vídeo digital hasta 1920x1200 a 60Hz, audio embebido, Ethernet 10/100, control bidireccional RS-232 e IR, y alimentación DXLink a través de un único cable de par trenzado de hasta 100 metros. Cumple con el estándar HDCP, incorpora la tecnología InstaGate Pro® para conmutación rápida y es intercambiable en caliente (hot-swappable) para un mantenimiento sin interrupciones del sistema.
