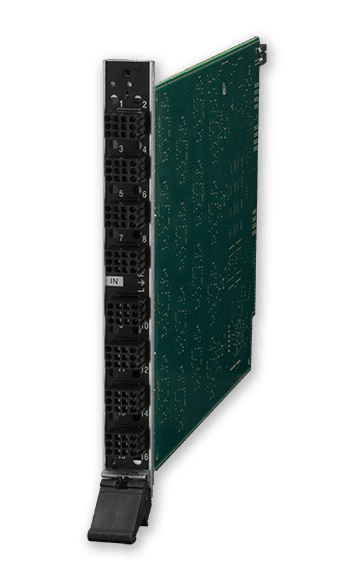

AMX DGX-AIE - Tarjeta de Inserción y Extracción de Audio para Enova DGX

AMX DGX-AIE - Tarjeta de Inserción y Extracción de Audio para Enova DGX

La AMX DGX-AIE es una tarjeta de expansión de audio de alto rendimiento, diseñada específicamente para la familia de conmutadores de matriz modular Enova® DGX. Esta solución profesional permite la inserción de audio analógico y la extracción de audio digital embebido, proporcionando una flexibilidad sin precedentes en el diseño de sistemas audiovisuales complejos. Al integrarse directamente en el chasis Enova DGX, la DGX-AIE simplifica la arquitectura del sistema, reduce la cantidad de equipos externos necesarios y, en consecuencia, disminuye significativamente los costes totales de instalación al eliminar la necesidad de transmisores o receptores de audio adicionales.

Esta tarjeta ofrece acceso directo a las primeras 16 posiciones de entrada o salida de vídeo del sistema, permitiendo que cada punto de conexión sea configurado de manera independiente. Ya sea para incorporar audio desde una fuente local analógica a una señal de vídeo digital o para desglosar el audio de una señal HDMI y enviarlo a un sistema de sonido dedicado, la DGX-AIE gestiona el audio con una calidad excepcional. Es la herramienta ideal para entornos corporativos, educativos o gubernamentales que requieren un control preciso y fiable de las rutas de audio y vídeo.

Características Principales

• Funcionalidad Dual: Permite tanto la inserción de audio analógico estéreo como la extracción (de-embedding) de audio L-PCM de 2 canales desde las señales de vídeo digital.
• Configuración Individual por Canal: Cada uno de los puntos de acceso de audio puede ser configurado de forma independiente para funcionar como entrada (inserción) o salida (extracción), ofreciendo una máxima versatilidad en el diseño del sistema.
• Audio de Alta Calidad: Para la inserción, la tarjeta cuenta con una conversión analógico-digital (ADC) de 24 bits y una frecuencia de muestreo de 48 kHz. Para la extracción, la conversión digital-analógica (DAC) de 24 bits garantiza una reproducción de audio prístina, con una relación señal/ruido (SNR) superior a 95 dB y una distorsión armónica total más ruido (THD+N) inferior al 0.04%.
• Compatibilidad Amplia: Diseñada para funcionar con los chasis Enova DGX 8, 16, 32 y 64, así como con las placas de E/S HDMI, DVI y DXLink (par trenzado y fibra), asegurando una integración perfecta en sistemas nuevos o existentes.
• Conectividad Profesional: Utiliza conectores de bloque de terminales enchufables de tres posiciones para una conexión segura y fiable de las señales de audio analógico.
• Optimización de Costes: Reduce la necesidad de conversores externos, transmisores y receptores de audio, simplificando el cableado y abaratando la instalación y el mantenimiento.

Beneficios para el Integrador de Sistemas

La tarjeta AMX DGX-AIE está pensada para simplificar la vida del integrador audiovisual. Al permitir que fuentes de audio locales, como un ordenador portátil o un micrófono, se conecten directamente al corazón del sistema DGX, se eliminan múltiples puntos de fallo y se reduce la complejidad del cableado. La capacidad de extraer audio embebido de una fuente HDMI y dirigirlo a un sistema de amplificación o a una matriz de audio independiente es crucial en auditorios, salas de conferencias y aulas magnas donde la calidad del sonido es tan importante como la del vídeo. Esta tarjeta se convierte en una herramienta indispensable para crear sistemas AV robustos, limpios y eficientes.

Casos de Uso

• Salas de Conferencias y Juntas: Inserte el audio de un PC de presentación directamente en la señal de vídeo HDMI que se envía al proyector o pantalla, asegurando una perfecta sincronización. Extraiga el audio de un reproductor Blu-ray para enviarlo al sistema de sonido de la sala.
• Auditorios y Aulas Magnas: Desglose el audio de una fuente de vídeo para procesarlo y distribuirlo a través de un sistema de refuerzo sonoro profesional, garantizando que el audio llegue con claridad a toda la audiencia.
• Centros de Control y Comandancia: Monitoree el audio de diferentes fuentes de vídeo extrayéndolo y enviándolo a estaciones de escucha individuales sin afectar a la señal de vídeo principal.
• Aplicaciones Broadcast: Incorpore audio analógico de mezcladores o micrófonos a una señal de vídeo digital antes de su transmisión o grabación.

Preguntas Frecuentes (FAQs)

¿En qué chasis Enova DGX puedo instalar la tarjeta DGX-AIE?

La tarjeta DGX-AIE es compatible con los chasis Enova DGX 8, 16, 32 y 64.

¿Cuántas tarjetas DGX-AIE puedo instalar en mi matriz?

Los modelos Enova DGX 8, 16 y 32 admiten una tarjeta en el lado de entrada y una en el de salida. El modelo Enova DGX 64 admite hasta cuatro tarjetas en el lado de entrada y cuatro en el de salida.

¿Puedo usar un puerto para inserción y otro para extracción en la misma tarjeta?

Sí, cada punto de acceso de audio en la tarjeta se puede configurar individualmente, a través de microinterruptores (DIP switches), para la funcionalidad de inserción o extracción según las necesidades de su sistema.

¿Qué tipo de señal de audio analógico puedo insertar?

La tarjeta está diseñada para insertar señales de audio estéreo no balanceado.

Al extraer el audio, ¿se elimina de la señal de vídeo HDMI?

No, al extraer el audio, la señal se duplica y se envía a la salida analógica. El audio original permanece embebido en la señal de vídeo HDMI para máxima flexibilidad.

Descripción para proyectos

Tarjeta de inserción/extracción de audio para conmutadores de matriz modular AMX Enova DGX. Proporciona acceso a 16 canales de entrada o salida. Cada canal es configurable individualmente como inserción de audio analógico estéreo o extracción de audio digital L-PCM de 2 canales. La inserción de audio opera con una conversión A/D de 24 bits a 48 kHz. La extracción de audio opera con una conversión D/A de 24 bits, compatible con frecuencias de muestreo de 32 a 192 kHz, y presenta una relación señal/ruido >95 dB y THD+N <0.04%. Las conexiones de audio se realizan mediante bloques de terminales enchufables de 3 posiciones. Compatible con chasis Enova DGX 8, 16, 32 y 64.
