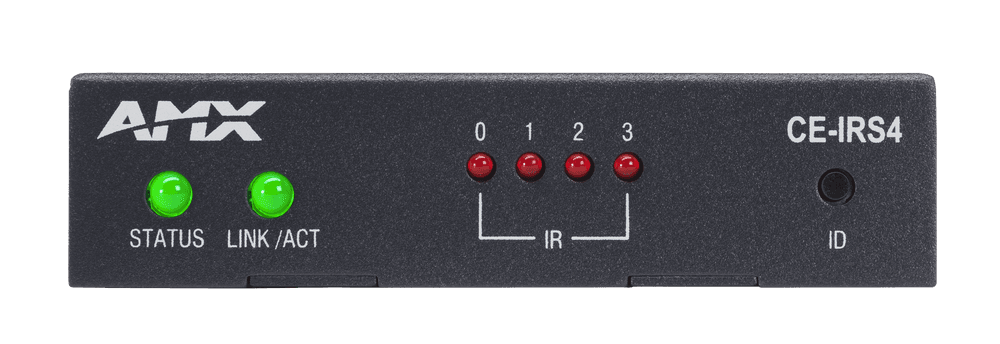

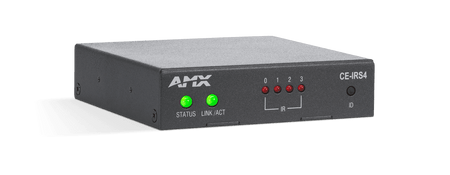

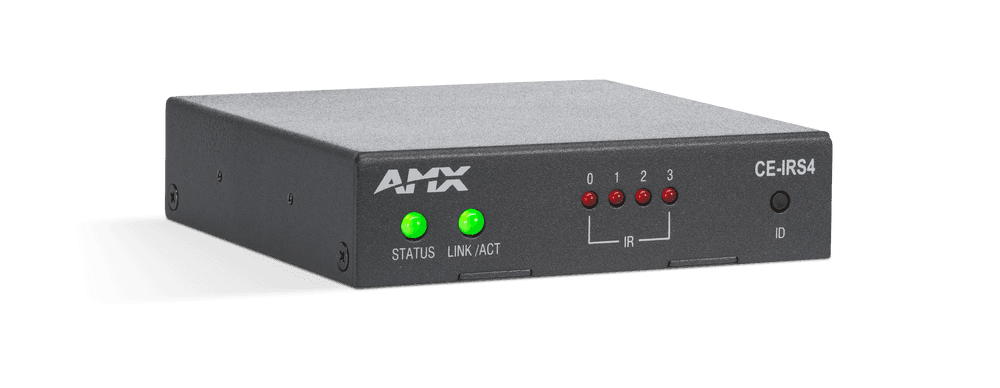

AMX CE-IRS4 - Extensor de Control Universal con 4 Puertos IR/S

AMX CE-IRS4 - Extensor de Control Universal con 4 Puertos IR/S

El AMX CE-IRS4 redefine la flexibilidad en la automatización de espacios profesionales. Diseñado como un puente robusto entre la infraestructura de red moderna y el hardware audiovisual tradicional, este extensor de control universal permite gestionar hasta cuatro dispositivos mediante infrarrojos (IR) o comunicación serial unidireccional (S) directamente a través de una red IP. Es la solución ideal para integrar pantallas, reproductores multimedia, proyectores y otros equipos periféricos en un ecosistema de control centralizado, eliminando las limitaciones de distancia del cableado físico tradicional.

A diferencia de los extensores convencionales cerrados, el CE-IRS4 destaca por su filosofía de arquitectura abierta. Gracias a su API de control pública y documentada, este dispositivo no solo se comunica nativamente con los procesadores AMX de última generación, sino que también puede ser comandado por sistemas de terceros, aplicaciones personalizadas o plataformas de gestión de edificios (BMS). Su integración es fluida y transparente, garantizando que la inversión en hardware sea duradera y adaptable a futuros cambios en el software de control.

La simplicidad de implementación es clave en el diseño del CE-IRS4. Al contar con alimentación PoE (Power over Ethernet), elimina la necesidad de fuentes de alimentación locales y enchufes adicionales en el punto de instalación, permitiendo un despliegue limpio y profesional con un solo cable de red. Además, su interfaz web integrada facilita la configuración de parámetros de red y pruebas de emisión de comandos sin necesidad de instalar software propietario en el ordenador del técnico.

Características principales

• Versatilidad de Puertos: Cuenta con 4 puertos configurables para emisión de IR o Serial unidireccional, permitiendo controlar múltiples dispositivos desde un solo nodo de red.
• API de Control Abierta: Permite la integración con cualquier sistema de control que soporte conectividad IP, rompiendo las barreras de los ecosistemas propietarios.
• Tecnología HControl Nativa: Diseñado para ser autodescubierto inmediatamente por procesadores AMX y otros dispositivos HARMAN Professional, agilizando la puesta en marcha.
• Alimentación PoE 802.3af: Recibe energía y datos a través del mismo cable Ethernet, simplificando la infraestructura y reduciendo puntos de fallo.
• Interfaz Web Intuitiva: Configuración completa del dispositivo accesible desde cualquier navegador estándar, ideal para ajustes rápidos en campo.
• Diseño Compacto y Robusto: Su factor de forma reducido y carcasa metálica permiten su instalación oculta detrás de pantallas, en bandejas de rack o bajo mesas de conferencias.

Beneficios para la instalación

El AMX CE-IRS4 ofrece una ventaja competitiva significativa al reducir la complejidad del cableado en proyectos audiovisuales. Al descentralizar los puertos de control, los integradores pueden colocar este extensor justo donde se necesita (detrás de un televisor o junto a un proyector) y conectarlo a la red LAN existente. Esto evita tener que tirar cables IR largos y propensos a interferencias desde el rack central hasta cada dispositivo final.

Además, su compatibilidad universal asegura que el dispositivo no quedará obsoleto si se decide cambiar el procesador central o el software de control en el futuro, protegiendo la inversión del cliente a largo plazo.

Casos de uso

• Salas de conferencias y Huddle Rooms: Control de encendido, volumen y selección de entradas en pantallas planas y barras de sonido que no disponen de control IP directo.
• Señalización Digital (Digital Signage): Gestión remota de múltiples monitores distribuidos en un centro comercial o campus universitario, utilizando la red corporativa.
• Aulas y Auditorios: Extensión de control para proyectores y reproductores de Blu-ray situados lejos del atril o del cuarto técnico.
• Actualización de Sistemas (Retrofit): Añadir capacidades de control inteligente a equipos audiovisuales heredados sin necesidad de reemplazarlos por versiones nuevas con conectividad de red.

Preguntas frecuentes

• ¿El CE-IRS4 requiere obligatoriamente un procesador AMX para funcionar?
  No. Aunque funciona de manera nativa y optimizada con AMX mediante HControl, su API abierta permite que cualquier sistema capaz de enviar comandos IP (como Crestron, Extron, o scripts de Python) pueda controlarlo.
• ¿Puedo usar los puertos para control RS-232 bidireccional?
  No, los puertos del CE-IRS4 están diseñados para infrarrojos (IR) o comunicación serial unidireccional (transmitir datos al dispositivo, sin recibir respuesta). Para comunicación bidireccional, se recomienda el modelo de la serie CE con puertos COM dedicados.
• ¿Necesito un inyector PoE o un switch PoE?
  Sí, el dispositivo se alimenta exclusivamente mediante PoE (Clase 1). Necesitará conectarlo a un switch de red con capacidad PoE o utilizar un inyector PoE intermedio si su switch es estándar.
• ¿Cómo se conectan los emisores IR?

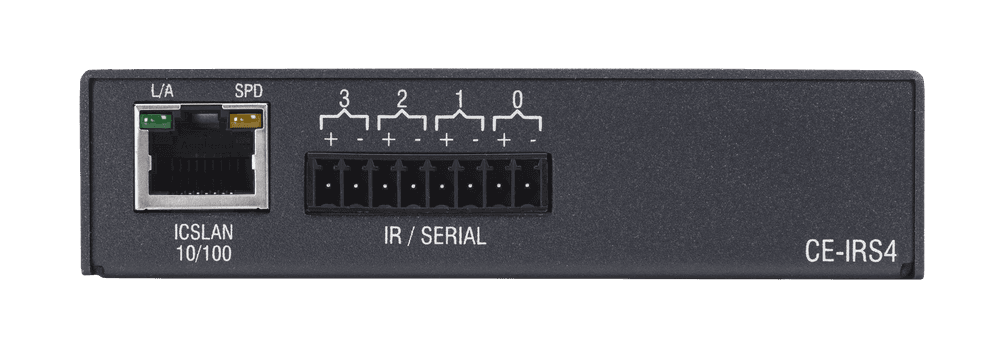

  El dispositivo utiliza conectores tipo Phoenix (bloque de terminales) de 8 pines. Se deben cablear los emisores IR o cables seriales a estos terminales siguiendo el pinout del manual.

Descripción para proyectos

Extensor de control universal por IP con capacidad para gestionar 4 puertos de infrarrojos (IR) o serial unidireccional. El dispositivo deberá contar con una interfaz de red Ethernet 10/100 Base-T compatible con alimentación PoE (Power over Ethernet) según estándar IEEE 802.3af Clase 1, con un consumo típico inferior a 2W. Deberá soportar una API de control abierta basada en IP para integración con terceros y protocolo HControl para autodescubrimiento con procesadores de la misma marca. Incluirá servidor web integrado para configuración sin software externo. La conectividad de control se realizará mediante bloque de terminales cautivos de 3.5mm. Dimensiones compactas de aproximadamente 2.5 cm de altura y carcasa metálica apta para montaje en superficie o rack.
