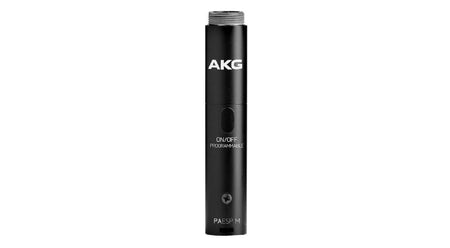

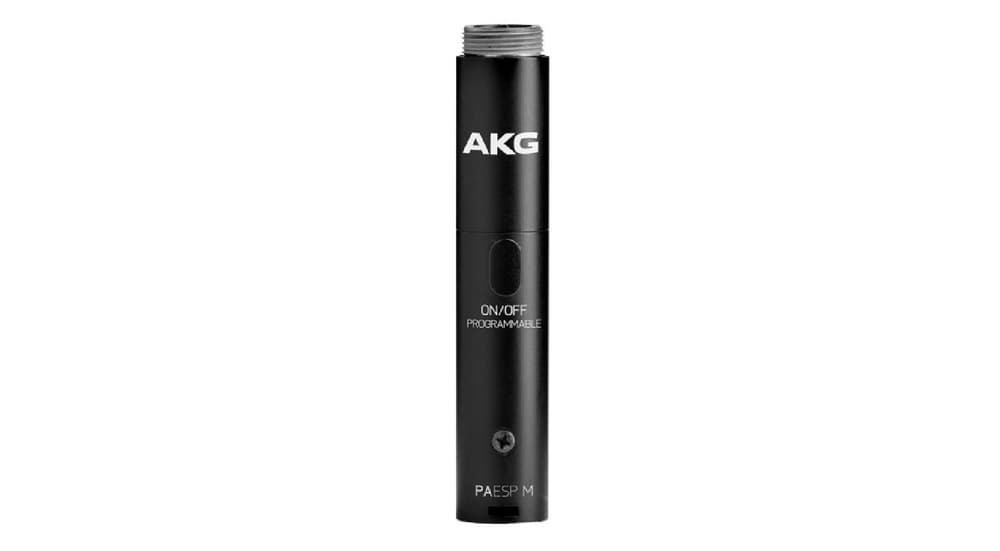

AKG PAESP M (PAESPM) - Adaptador phantom con switch programable y salida XLR de 3 pines para sistemas DAM+

AKG PAESP M (PAESPM) - Adaptador phantom con switch programable y salida XLR de 3 pines para sistemas DAM+

El AKG PAESP M es un módulo/adaptador phantom programable para la serie Discreet Acoustics Modular Plus (DAM+), diseñado para instalaciones fijas y móviles donde se requiere control del micrófono desde la base. Incorpora salida XLR balanceada de 3 pines y un interruptor silencioso integrado que no corta la alimentación, sino que atenúa el nivel en aproximadamente −26 dB, evitando ruidos al accionar el botón. Mediante un conmutador BCD interno permite seleccionar modos de trabajo (push-to-talk, push-to-mute, con enclavamiento) y funciones como filtro low-cut y modo del anillo LED (encendido, apagado o seguimiento del estado del micrófono) cuando se utiliza con cuellos de cisne con luz.
Compatible con todas las cápsulas AKG DAM+ (p. ej., CK41, CK43, CK49) a través del conector de sistema con contactos chapados en oro, y con los cuellos de cisne GN15 M, GN30 M y GN50 M. Su electrónica con RFi Shield ofrece alta inmunidad a interferencias, funciona con phantom de 9–52 V DC y presenta especificaciones de audio de estudio en un formato compacto y robusto.

Características principales

• Switch programable con modos push-to-talk, push-to-mute y push on/push off (enclavado).
• Conmutación silenciosa: el circuito reduce el nivel ~26 dB en lugar de interrumpir el phantom, evitando chasquidos.
• Salida XLR macho de 3 pines balanceada para integración directa en mezcladores y matrices.
• Filtro low-cut conmutable (corte típico alrededor de 150 Hz) para reducir ruidos de manipulación/mesa.
• Control del anillo LED: on / off / “seguir mic”, cuando se usa con cuellos GN M con luz.
• Amplia alimentación: opera con phantom 9–52 V DC (consumo aprox. 4 mA).
• Audio de 20 Hz–20 kHz; carga recomendada ≥ 2 kΩ.
• Conector de sistema DAM+ con contactos dorados: acopla cápsulas CK41/CK43/CK49 y cuellos GN15/30/50 M.
• Construcción compacta: longitud aprox. 100,5 mm, diámetro 19,1 mm, peso 63 g, acabado negro.
• Protección RF mediante RFi Shield para entornos con alta densidad de dispositivos.

Beneficios del producto

• Operativa profesional y segura: evita ruidos al activar/desactivar el micrófono y permite definir el comportamiento del botón según la sala o protocolo.
• Integración inmediata en sistemas AV gracias a su XLR de 3 pines y a la compatibilidad nativa con la familia AKG DAM+.
• Mayor inteligibilidad: el low-cut reduce vibraciones y ruidos de mesa sin necesidad de procesado externo.
• Menos incidencias por RF: blindaje RFi para estabilidad en entornos corporativos, culto, educación y broadcast.

Casos de uso

• Conferencias y salas de juntas: botón programable para control claro de turnos y estados.
• Atriles y púlpitos: filtro low-cut para minimizar golpes y resonancias de mueble.
• Teatros / broadcast: conmutación silenciosa sin artefactos en conmutaciones frecuentes.

Preguntas frecuentes

• ¿Con qué cápsulas y cuellos es compatible? Con todas las cápsulas AKG DAM+ (CK41/CK43/CK49) y cuellos GN15 M, GN30 M, GN50 M.
• ¿Necesito 5 pines para controlar el LED? No; el PAESP M (3 pines) permite ajustar el modo del anillo LED en el propio módulo. El modelo PAE5 M (5 pines) está orientado a control remoto del LED desde automezcladores con lógica.
• ¿Cómo se configuran los modos? Mediante un selector BCD interno accesible al desconectar el XLR y retirar la carcasa del módulo.

Descripción para proyectos

Adaptador/módulo phantom programable AKG PAESP M para sistemas DAM+, salida XLR 3 pines balanceada; alimentación phantom 9–52 V DC (≈ 4 mA). Conector de sistema DAM+ para cápsulas CK41/CK43/CK49 y cuellos GN15/30/50 M. Interruptor programable (PTT, PTM, enclavado), conmutación silenciosa −26 dB, low-cut conmutable (≈ 150 Hz) y modos de anillo LED. Respuesta 20 Hz–20 kHz; carga recomendada ≥ 2 kΩ. Dimensiones aprox. 100,5 mm (largo) × 19,1 mm (Ø); peso 63 g; acabado negro; tecnología RFi Shield.
