AKG 2059Z03060 - Marco (frame) para micrófono de diafragma grande C414 B-ULS / B-TLII

AKG 2059Z03060 - Marco (frame) para micrófono de diafragma grande C414 B-ULS / B-TLII

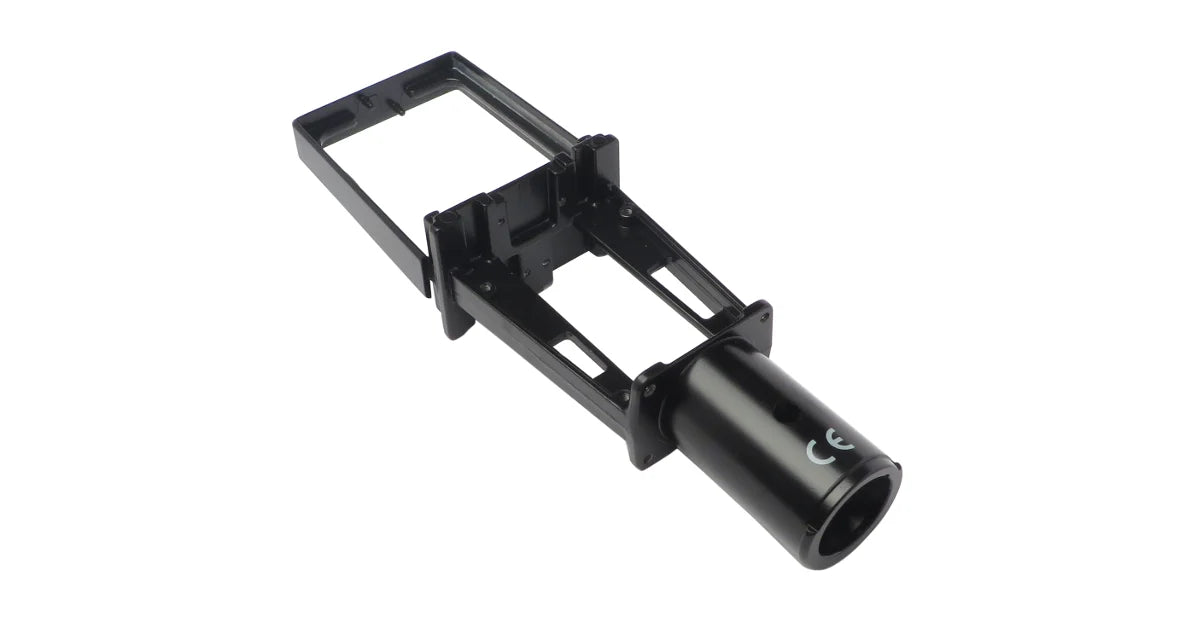

El AKG 2059Z03060 es el marco estructural original del cabezal del micrófono de condensador AKG C414 B-ULS (y B-TLII, según documentación de servicio). Esta pieza —también denominada Frame / Rahmen— es el armazón que sostiene las rejillas frontal, interior y trasera, así como el conjunto mecánico que une la cápsula con el cuerpo. Al ser un repuesto OEM, mantiene las tolerancias de fábrica y garantiza el ajuste correcto con el resto de piezas del cabezal y la electrónica, devolviendo al micrófono su integridad mecánica cuando el marco original está dañado o deformado.

En el despiece oficial del C414 B-ULS/B-TLII, el marco aparece como posición 9 con referencia 2059Z03060. Su sustitución es una intervención mecánica que requiere desmontaje del cabezal; se recomienda que la realice personal cualificado para evitar daños en rejillas, selectores y cableado de alta impedancia de la cápsula.

Características principales

• Repuesto original AKG (ref. 2059Z03060) para el cabezal del C414 B-ULS/B-TLII.
• Función estructural: armazón que da soporte y alineación a rejillas, soporte de cápsula y placas frontales.
• Ajuste de fábrica: encaja con las rejillas frontal/interior/trasera y las cubiertas de los selectores.
• Identificación en manual: listado como “Frame / Rahmen”, posición 9, 1 unidad por micrófono.
• Compatibilidad verificada: C414 B-ULS y C414 B-TLII (generación clásica).

Beneficios para el técnico/usuario

• Restauración del cabezal tras golpes o roturas del marco, recuperando el ajuste de rejillas y selectores.
• Fiabilidad y reducción de ruidos mecánicos derivados de un armazón deformado.
• Integración inmediata con el resto de piezas originales sin modificaciones.

Casos de uso

• Reparaciones de C414 B-ULS/B-TLII con roturas en la “horquilla” superior o desalineación de rejillas.
• Mantenimiento en estudios y empresas de alquiler que desean conservar unidades clásicas en estado original.

Preguntas frecuentes

¿Incluye rejillas u otros accesorios? No. Este artículo es únicamente el marco. Las rejillas (front grid / inner grid / rear grill), tornillería y cubiertas de selectores se venden por separado.

¿Sirve para los C414 XLS/XLII modernos? No. Los modelos XLS/XLII pertenecen a otra generación con referencias de piezas distintas en su documentación de servicio.

¿Cuántas unidades necesito? Una por micrófono (pos. 9 en el despiece).

Piezas relacionadas (no incluidas, para referencia de montaje)

• Front grid (rejilla frontal): 2059M0303 / 2059M0304.
• Inner grid (rejilla interior): 2059Z1201.
• Rear grill, black (rejilla trasera): 2059M0302.
• Switch cover “ULS/TL/TL II” (cubiertas de selectores): 2059Z0601 / 2059Z0602 / 2059Z0603 / 2059Z0604.

Descripción para proyectos

Marco estructural original AKG para micrófono C414 B-ULS/B-TLII; referencia 2059Z03060; función: armazón del cabezal; posición 9 en el despiece; cantidad por equipo: 1 unidad; compatible con rejillas y cubiertas de selector según referencias de la lista de piezas del C414 B-ULS/B-TLII.
